Юнкерс газовый котел ремонт своими руками

Самое подробное описание: юнкерс газовый котел ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Немецкая газовая техника индивидуального отопления Юнкерс известна своей надежностью в работе и качеством изготовления. Но, несмотря на это, компания развивает и сеть сервисных центров, чтобы своевременно и с гарантией оказывать услуги по ремонту и обслуживанию котлов, ведь они, как и любая другая техника, тоже нуждаются в уходе.

Учитывая специфику газового оборудования, необходимо в этих вопросах пользоваться услугами профессиональных специалистов, имеющих необходимые сертификаты и разрешения. Кроме этого, никто лучше инженеров фирменных сервисных центром не знает, как правильно осуществлять ремонт газовых котлов Юнкерс, их тонкости и особенности.

Даже если установку всей системы отопления на основе газового отопительного агрегата Юнкерс производили профессионалы, это не является гарантией 100% безотказной работы. Проблемы могут возникнуть из-за внешних факторов: низкого давления в системе подачи газа, в водопроводе, в засорении вентиляции или плохом электропитании.

Например, из-за несвоевременно проведенной чистки вентиляционных отверстий котла может возникнуть подобная ситуация, рассмотренная на примере котла Юнкерс Термо:

Видео (кликните для воспроизведения).

В этом напольном агрегате, при переключении режимов горелки стали появляться громкие хлопки. При нагреве воды в контуре до определенного уровня автоматика котла прекращает подачу газа на основную горелку. Пламя поддерживается только в запальнике. Как только температура в отопительном контуре снижается до порогового значение, вновь подается газ на основную горелку для нового цикла подогрева. При запуске основной горелки происходит детонация из-за скопившегося в камере несгоревшего газа. Это происходит по причине недостаточной тяги. В данной модели приток воздуха в камеру организован снизу. На дне котла установлена специальный сетчатый фильтр, которая со временем засоряется пылью и ее плотный слой перестает пропускать воздух. Поэтому и возникает нештатная ситуация в работе котла, по, казалось бы, незначительному поводу. Своевременная очистка этого узла предотвратила бы подобную ситуацию заранее.

Еще одна распространенная неисправность – загрязнение камеры сгорания котла. Из-за пыли, которая попадает вместе с воздухом внутрь этого узла, а также возможно из-за плохого качества природного газа, внутри камеры сгорания образуется сажа и нагар, которые могут закупорить форсунки газовой горелки, а также осесть в системе вентиляции. Все это может повлечь за собой перебои в процессе горения, неравномерный нагрев теплообменника, неполное сгорание газа, и как следствие выход из строя важных узлов, ремонт котла или даже более печальные последствия.

Поэтому, дабы избежать возможного дорогостоящего ремонта неисправных агрегатов, необходимо своевременно проводить сервисное обслуживание.

Еще одна дорогая запчасть котла Юнкерс, которая может выйти из строя – электронная плата управления. Как и любое электронное устройство, она чувствительна к качеству питающего напряжения, статическому электричеству и температурному режиму эксплуатации. Подобные платы практически не подлежат ремонту и достаточно дороги. Поэтому, чтобы избежать существенных денежных трат, позаботьтесь о своевременной чистке котла, качественном заземлении его корпуса и не поскупитесь на хороший стабилизатор напряжения. Некоторые сервисные центры не дают гарантию на котел, который запитан без данного устройства.

Если же вдруг случилось так, что вам все же потребовался ремонт или замена некоторых сломавшихся деталей, то старайтесь приобретать их также в фирменных магазинах. Они смогут обеспечить вам фирменную гарантию и качество на поставляемые запчасти для котлов.

Если говорить о возможном ремонте котла Юнкерс своими руками, то стоит все же подумать и взвесить все за и против. Не забывайте народную мудрость «скупой платит дважды». Зачастую причину поломки или неисправности сложно определить без соответствующего опыта и диагностического оборудования, а многочисленные советы на интернет-просторах по самостоятельному ремонту этих агрегатов лишь могу подсказать примерный путь решения проблемы. Ведь газовый котел – сложное и высокотехнологичное устройство, требующее повышенного внимания и квалифицированного обслуживания.

Газовые колонки установлены во многих квартирах и частных домах. Они позволяют забыть о проблемах с отключениями и ремонтом водопровода. С другой стороны, они также имеют недостатки и подвержены поломкам. Как выполнить ремонт колонок «Юнкерс» своими руками? В статье мы разобрали основные способы.

Нагреватель «Юнкерс» чаще подвергается неполадкам, которые касаются систем розжига. Пользователи жалуются, что со временем гаснет фитиль или горелка, прибор не зажигается, плохо греет воду.

Чтобы определить причину поломки, нужно осмотреть детали, проверить их работоспособность. Мы приведем примеры распространенных проблем Junkers и пути их устранения.

Почему так происходит? Причины могут скрываться во внешних факторах:

  • Неправильное подключение воды. Проверьте состояние труб и соединений. Откройте инструкцию — убедитесь, что подводка выполнена правильно, вода нормально поступает в систему. Иначе давление в магистрали будет слабым и не позволит открыть газовый клапан.
  • Нет тяги. Последние модели оснащаются защитными сенсорами. Принцип работы датчика тяги в том, чтобы улавливать ее наличие. Если тяги нет, датчик посылает сигнал модулю — колонка отключается. Основная причина в засоре дымохода. Продукты сгорания нормально не отводятся, горелка тухнет. Возможно, в помещении плохая вентиляция. Нужно прочистить дымоход или установить вентиляционный клапан.

Чтобы проверить тягу, поднесите к контрольному окну горящую спичку. Пламя отклонилось — тяга есть, горит ровно — нет.

  • Похожая ситуация возникает, когда выход дымохода перекрывается. Посмотрите, может, выводу продуктов сгорания мешает какой-то предмет либо спутниковая антенна на крыше.
  • Перегрев. Отложения накипи снижают эффективность отдачи тепла, отчего колонка может перегреваться. Тогда срабатывает датчик, и она отключается. Раз в год рекомендуется проводить чистку теплообменника от накипи, а также устанавливать очистные фильтры. Как почистить газовую колонку , читайте в предыдущей статье.
  • Чувствительное реле. Можно наблюдать, что горелка зажигается, затем запальник гаснет. Попробуйте снизить температуру в помещении, открыв окна, либо замените реле.
  • Сели батарейки. Техника с электронным розжигом получает искру за счет батареек. Если элементы питания разряжены, нужно установить новые.
Читайте так же:  Ремонт вискомуфты маз своими руками
Видео (кликните для воспроизведения).
  • Недостаточное давление воды. Специалисты рекомендуют подбирать колонку в соответствии с параметрами вашей системы. Если прибор слишком мощный и требует высокого давления, придется устанавливать насос или ставить новый.
  • Обилие пыли. Если вы не чистили детали от пыли, пламя в горелке может косить и не прогревать термопару. Чистка проводится щеткой или пылесосом.

Что делать, если техника перестала работать? Разбираться в причинах неполадки.

  • Неисправна резиновая мембрана. Зачем она нужна? Когда вы открываете смеситель, в магистрали возникает давление, которое воздействует на мембрану. Выгибаясь, она выталкивает шток, а он открывает клапан газа. Если мембрана повреждается, растягивается, система работает со сбоями. Замените элемент. Подробнее о ремонте написано в статье « Водяной узел газовой колонки ».
  • Забит фильтр-сеточка. Он расположен на входе в водяной узел. Забивается мелким мусором, кусочками накипи, ржавчиной. Достаньте и промойте деталь под проточной водой, можно использовать щетку.
  • Засор горелки в газовом котле. В процессе горения на стенках откладывается сажа и копоть. Если их вовремя не удалять, они забивают отверстия горелки. Проведите чистку.
  • Неисправность микропереключателя. В нормальном состоянии при зажигании слышится щелчок — срабатывает переключатель. Если вы не слышите звуков, тогда проверьте и смените элемент.
  • Не срабатывает водная арматура. Нужно очистить детали от ржавчины, смазать.
  • Нарушение проводки. Обследуйте весь шлейф проводки, замените поврежденные части.
  • Нарушены контакты. Проводится подтяжка и зачистка контактных групп.

Другие причины подобных проблем:

  • Перекрыт вентиль подачи газа.
  • Не работает пьезорозжиг, либо маленькое время его нажатия (нужно удерживать 10-20 секунд).
  • Смешение потоков, когда холодный кран открыт сильнее горячего. Снижается давление и фитиль гаснет.

Важно! Не рекомендуется заниматься смешением, это способствует отложению накипи на деталях колонки. Лучше отрегулировать температуру на панели.

Какие факторы вызывают поломку техники:

  • Плохая вентиляция. Кислорода недостаточно для поддержания горения пламени. Проверьте вентиляцию на засор. Если у вас пластиковые окна, поможет установка клапана для вентиляции.
  • Смешение потоков.
  • Несвоевременное обслуживание оборудования.
  • При подключении задействованы длинные шланги, что снижает давление.

Если вы заметили подобные неполадки, лучше обратиться в сервис. Но перед этим вы должны убедиться в поломке:

  • Постоянно срабатывает датчик тяги, перегрева, пламени.
  • Колонка засорилась.

Зачастую засоряется патрубок, который отвечает за подачу газа. Как его прочистить:

  • Демонтируйте ручку регулировки температуры.
  • Снимите крышку устройства.
  • Сверху патрубка находятся зажимы. Отстегните их.
  • Достаньте патрубок, прочистите, помойте под краном.
  • Просушите и установите деталь на место.
  • Протестируйте работу техники. Одновременно удерживая регулятор мощности, нажмите кнопку пьезорозжига. Удерживайте 10 секунд.

Если ничего не помогает, лучше обратиться к мастеру для замены датчиков. Многие причины затухания нагревателя «Юнкерс» можно устранить своими руками. Если правильно подключить прибор, следить за его чистотой и исправностью, подобных проблем не возникнет.

В этой статье мы попробуем рассказать как произвести ремонт газового котла Junkers ZW 23-1,ZW24-2AE, KE своими руками . Это одни из самых распространенных моделей в ряду котлов Junkers ( Юнкерс) и Bosch (Бош)

. Прежде всего при поломке этих котлов следует отыскать инструкцию к котлу юнкерс с нужной Вам моделью. Эти модели котлов снабжены системой самодиагностики и сигнализируют о произошедшей ошибке в работе котла . В моделях ZW23,ZW23-1 в зависимости от типа неисправности мигает аварийный светодиод и один или несколько диодов температурных .

Котел Юнкерс неисправности

Почему одна статья сразу о колонках двух разных брэндов Junkers и Bosch? По своей сути колонки Junkers WR-11 и Bosch WR-10 – это одна и та же колонка. У них имеются небольшие отличия в корпусе и ручках. Например, на колонках Юнкерс можно встретить кран, который закреплен на водяном блоке и продается вместе с колонкой. На этом различия, в общем, кончаются. Внутри корпуса находится одна и та же начинка. Обе колонки полуавтоматические, хорошо себя зарекомендовали своей простотой, ремонтопригодностью, ценой на новые изделия. В России они очень популярны уже давно. Ремонт этих газовых колонок можно сделать своими руками, пользуясь моей пошаговой инструкцией разборки.

Как же работает данная колонка? Для того, чтобы ее зажечь, необходимо выставить ползунок на передней панели в среднее положение и надавить на него. Тем самым мы принудительно открываем электромагнитный газовый клапан и подаем газ на запальник (фитиль) газовой колонки. Чтобы газ загорелся, необходимо его зажечь пьезоэлементом, который расположен в нижнем левом углу газовой колонки. После того, как искра зажгла газ, выходящий из фитиля (запальника), надо продолжать держать кнопку ползунка нажатой от 10 до 40 секунд. В это время происходит прогрев термопары колонки. Затем отпускаем ползунок, фитиль при этом должен продолжать гореть без нажатия. Если этого не произошло, то необходимо повторить всю процедуру сначала. Если запальник не загорается, то, скорее всего, колонке требуется ремонт или техническое обслуживание, чистка фитиля (запальника). После того, как термопара прогрелась, она вырабатывает ЭДС, которая самостоятельно удерживает электромагнитный газовый клапан колонки в открытом положении. Колонка готова к работе. Осталось только выставить нужный Вам расход газа ползунком и расход воды на водяном блоке.

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170620_104805

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2F13

Что происходит при открытии крана горячей воды смесителя? Далее все просто. Мембрана водяного блока давит на шток, тот в свою очередь открывает механический клапан газа, и газ подается на основную горелку колонки Бош (Юнкерс). Газовая смесь воспламеняется от горящего фитиля запальника и греет воду, которая протекает через радиатор газовой колонки.

Читайте так же:  Asko w512d ремонт своими руками

Далее рассмотрим порядок разборки газовых колонок Junkers (Юнкерс) и Bosch (Бош) для осуществления ремонта своими руками, чистки или технического обслуживания. Разбираются они очень легко:

1.Снимаем ручку с водяного блока, выставляем ползунок регулятора газа в среднее положение, откручиваем два самореза снизу корпуса колонки (на Юнкерсе могут быть просто клипсы-защелки) и снимаем корпус.

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_082800

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_082818

2. Откручиваем два самореза, крепящие колпак газоотводящего устройства к корпусу колонки и два самореза на планке, прикрепленной на колпаке, которая фиксирует радиатор (теплообменник) газовой колонки.

3. Снимаем датчик тяги 1 (он расположен в правой части колпака дымоудаления), отсоединяем от него провода. Снимаем датчик температуры 2 с теплообменника, отсоединив от него провода автоматики. Здесь у Юнкерс и Бош небольшие различия. У Bosch провода с датчика тяги снимаются, у Junkers они припаяны. Не пытайтесь их снять – только поломаете.

4. Далее нам ничто не мешает отсоединить газоотводящий колпак от теплообменника (радиатора) и корпуса колонки.Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083407

5. Для снятия теплообменника необходимо с левого патрубка теплообменника вытащить патрубок с резьбой, предварительно сняв защелку. Можно не извлекать резьбовой патрубок, а открутить от него шланг горячей воды. Из правого патрубка теплообменника надо извлечь трубку, которая соединяет теплообменник с водяным блоком газовой колонки. Крепится она также на защелке, после снятия последней ее можно извлечь. В качестве уплотнений в обоих патрубках используются резиновые кольца. Они нередко текут, после разборки-сборки, т.к. резина стареет и усыхает. Разбирать надо аккуратно. При сборке советую резинки поменять, в любом случае патрубки смазать при сборке.

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083437

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083459_%281%29

6. Ничего не мешает нам снять теплообменник. Хотя… у Бош на задней стенке корпуса выштампованы два кронштейна под теплообменник. Их лучше отогнуть вверх. Они особо не нужны и ни на что не влияют. После этого извлекаем теплообменник газовой колонки вверх.

7. Отсоединяем от горелки трубку запальника. Сверху она крепится такой скобкой (если до вас ее не выкинули) и в районе жиклера она крепится в защелке. Поддеваем отверткой трубку в районе защелки и извлекаем вверху из пазов.

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2F7

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083552

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083559

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083611

8. За трубкой запальника находится керамический электрод розжига. Он крепится тоже на быстросъёмной защелке и легко извлекается.

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2F8

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083623

9. Для того, чтобы снять горелку, мы откручиваем пару саморезов, которые крепят горелку к корпусу газовой колонки, и пару винтов, фиксирующих горелку в газовом блоке колонки. Далее аккуратно давим отверткой на термопару вниз, чтобы она вышла из корпуса горелки. Можно пошатывая извлекать горелку вверх из газового блока.

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2F11

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083736

10. Для чистки горелки разбираем ее на части. Для этого нам необходимо открутить 4 самореза. Отделяем две части горелки от газовой рампы.

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2F12

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083935

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083924

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=https%3A%2F%2Fgazmaster34.ru%2Fupload%2Fimage%2Fquickdir%2Fimg_20170619_083931

Собственно, разборка колонки закончена. Для технического обслуживания (чистки) этого вполне достаточно. Газовый блок обычно не ломается, если там никто не лазил. Там делать нечего. Это заводское изделие. Если необходимо, то можно снять еще водяной блок и разобрать для замены мембраны или крышки сальника.

Разобранные элементы тщательно протираем, промываем от пыли, сажи и прочих отложений.

Особое внимание теплообменнику. Я его промываю как снаружи, так и изнутри химией или раствором лимонной кислоты. Она, кстати, здорово отъедает накипь и ржавчину изнутри. Если вода из скважины, с повышенной жесткостью, то это просто необходимо делать при каждом техническом обслуживании, ибо зарастает изнутри так, что компрессором потом не продуть. Накипь и сажа ухудшают теплопередачу, увеличивают расход газа, могут привести теплообменник к выходу из строя. Прогоревшие теплообменники на этих колонках встречаются редко, а вот забитые сажей очень часто. И колонка Бош, и Юнкерс при этом начинают плохо греть воду. Обычно все эти «косяки» выплывают в начале зимы, когда вода по трубам начинает подаваться более холодная, чем летом.

В горелке накапливается пыль, которая поступает в аппарат с воздухом, и на прозоры сверху сыплются продукты сгорания. В этой колонке горелку без разборки не почистишь, так что гоните всех тех, кто предложит вам чистить колонку пылесосом это халявщики!

Тщательно очистите от нагара и сажи термопару. Прогоревших термопар на данных колонках не встречал. Изолятор электрода пьезорозжига лучше протереть от нагара и грязи спиртом, чтобы он ни прошивал на корпус. Хорошенько продуйте трубку запальника от пыли. Чаще всего из-за этой грязи в трубке фитиль становится слабым, коптит, плохо греет термопару и колонка может тухнуть и не зажигаться. Прочистка трубки обычно решает проблему, и фитиль колонки загорается. В идеале пламя запальника должно быть голубого цвета и бить на термопару горизонтально. Если пламя фитиля желтое и большим «языком» идет вверх запальник явно надо чистить.

  1. Как писал выше, колонка собрана на резиновых уплотнительных кольцах. У старых колонок они деревенеют, и уплотнения начинают течь. Хорошо, если у мастера они есть. Нередко встречаешься с разными колхозными вариантами от подмоток до герметиков.
  2. Мембрана водяного блока, в отличии от мембран китайских колонок, работает очень долго. Рваная мембрана мне встречалась один раз. Цена оригинальной мембраны порядка 1800 руб., китайский аналог стоит в районе 400 рублей. Кто как найдет. Смысла в оригинале нет, ибо цены космические.
  3. Водяной блок газовой колонки в сборе стоит в районе 4500-5000 руб.. Цена высокая. Продаются ремонтные комплекты уплотнений. Можно перебрать водяной блок самостоятельно. Нередко у блока течет регулятор протока. Лечится это заменой уплотнительного кольца.
  4. Редко, но встречается течь сальника штока водяного блока. Увы, сальник отдельно не заменить. Меняется с крышкой водяного блока. Цена крышки со штоком 2700 рублей. Очень недешево!
  5. На Junkers (Юнкерс) часто мучают датчик тяги и датчик перегрева. Порой настолько мучают, что я меняю весь комплект термопару и датчики. Если менять автоматику в планы не входило, то можно датчик температуры безболезненно закоротить (на многих импортных газовых колонках его вообще нет). Датчик тяги закорачивать не советую вещь явно нужная и спасшая не одну жизнь. Он прекращает подачу газа в колонку, если в дымоходе пропала тяга. Его можно закоротить на время, чтоб не сидеть без горячей воды, и лишь для того, чтобы быстро найти ему замену.
Читайте так же:  Фонарик светодиодный аккумуляторный ремонт своими руками

Если решили купить такую колонку, то почитайте отзывы на полезном сайте «Отзовик». Там каждый описал свою колонку и поставил оценки. Мой отзыв старый достаточно. http://otzovik.com/review_1713020.html

Сейчас я бы поставил твердую четверку этой колонке. Покупать рекомендую. Обычно все лечится без запчастей. Из «минусов» колонки отмечу большую цену на запчасти. Благо они ломаются не часто.

Если кому интересно, то выкладываю здесь иструкции на газовые колонки Бош и Юнкерс

Вкратце у меня все. Лезть в колонку самому, либо позвать меня, решать Вам.

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=http%3A%2F%2Ffriends-motors.com%2Fsites%2Fdefault%2Ffiles%2Fstyles%2Fthumbnail%2Fpublic%2Fpictures%2Fpicture-1005-1408074118

Думаю тема будет полезна людям у кого есть подобное оборудование дома.

Купили данный котел 6 лет назад, в общем работает нормально, но раз в год нужно делать профилактику(промывку радиаторов). а то из-за накипи вода греться не будет.Первый раз котел захандрил три года назад, проблема была такая, вода быстро нагревалась до кипятка, после чего электроника отключала подачу газа, вода сразу остывала и получалось, что из крана по очереди течет то горячая вода, то холодная.Лампочки на самом котле показывали, также, что идет перегрев котла.Так как работать с газом, тем более человеку не разбирающемуся в таком оборудовании небезопасно было принято решение вызывать мастера, так сказать из официального сервиса, у нас в Нижнем Новгороде это компания сити газ.Приехали два мастера разобрали котел, промыли радиаторы на специальном стенде, сразу все заработало, за работу я отдал 3000 руб.Когда они делали свою работу я находился с ними и запоминал как и чего они делают, потому что платить постоянно ремонтникам накладно, лучше научиться самому, в жизни все пригодится.

После ихней профилактики прошло два года и опять с котел попросился на профилактику.Я мастеров вызывать не стал. а решил посмотреть сам, в итоге оказалось достаточно промыть магнитный фильтр который стоит на входе холодной воды в котел и все заработало, т.е. 3000 в семейном бюджете, были сохранены.И вот перед новым годом опять котел заглючил(по закону подлости он всегда глючит зимой, когда кроме горячей воды, он работает на обогрев дома)В это раз, проблема оказалась иной, вода сначала текла горячая потом чуть теплая и потом холодная.У меня сложилоь мнение, забился медный радиатор и он просто не успевает прогревать проточную воду во вторичном радиаторе.Так как фильтр оказался не слишком забитым, было принято решение разбирать, радиаторы и промывать.Сразу скажу сложности никакой нет, главное не забывать перекрыть газ и воду перед началом работ и вообще не лезть туда где проходит газ, а только где идет вода.

2.Перекрыть 3 крана, на отопление подачу и обратку и подачу воды.

3.Снять лицевые крышки с котла

4.Сбросит давление воды в котле, открыть водопроводный кран горячей воды, что бы вода стекла в раковину и краном на самом котле слить воду

5.Снимаем верхний радиатор, что бы его снять надо открутить 6 винтов убираем улавливатель продуктов сгорания газа и откручиваем две гайки которыми он крепиться к водяной системе

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=http%3A%2F%2Ffriends-motors.com%2Fimg_mazda%2Fs3907206

Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=http%3A%2F%2Ffriends-motors.com%2Fimg_mazda%2Fs1923616 Изображение - Юнкерс газовый котел ремонт своими руками proxy?url=http%3A%2F%2Ffriends-motors.com%2Fimg_mazda%2Fs1032815

6.Снимаем радиатор из нержавейки.Он крепиться двумя винтами снизу

У вас сломался котел отопления Junkers и вам срочно нужен ремонт? Наши квалифицированные специалисты ремонтируют все модели котлов отопления Юнкерс оперативно и с гарантией. На нашем складе в наличии есть все запчасти, которые могут понадобиться при ремонте. Вам не придется ждать!

Немецкие котлы отопления Юнкерс не так известны в России, как котлы других крупных марок, но сочетание современных технологий с традиционным немецким качеством делают их отличным приобретением для отопления частного дома. При правильном монтаже, периодическом сервисном обслуживании и хороших внешних условиях котел Junkers будет функционировать долго и бесперебойно. К сожалению, владельцы котлов часто забывают проводить периодическое сервисное обслуживание. Без этого даже самый надежный котел может сломаться. Отсутствие спец. инструментов и большое количество автоматики в котле крайне затрудняет ремонт своими руками.

Доверьтесь нам!

Профессиональные мастера нашего сервиса занимаются ремонтом котлов отопления Junkers уже не первый год, знают их слабые места и специфику ремонта. Наш специалист сразу привезет с собой все комплектующие, которые могут быть заменены при ремонте. Это избавит вас от повторного вызова мастера. На месте проводится диагностика котла, устранение неисправности и выяснение причин ее возникновения. Не тяните с вызовом мастера, чтобы не допустить промерзание системы отопления.

Компания Junkers производит широкий спектр котлов отопления – напольные, настенные, в газовом (в том числе конденсационные), дизельном и твердотопливном исполнении, а также промышленные котлы для котельных и заводов. Мы чиним все модели!

  • Настенные котлы Junkers Ceraclass, Cerapur, Minimax
  • Напольные котлы Junkers Supraclass, Suprastar, Supraline, Euroline
  • На мониторе котла появляются ошибки.
  • Гаснет фитиль.
  • Сильная вибрация и шум.
  • Газовый котел тухнет и зажигается.
  • После скачков напряжения котел не запускается.
  • Небольшие хлопки при впуске.
  • Трубы остаются холодными, но подача горячая.
  • Запах газа.
  • Оборудование течет.

Сталкиваясь с неисправностями в работе котла, не откладывайте его ремонт – звоните! Мы вам поможем!
8 (495) 510-81-51

Читайте так же:  Ремонт мотоблока weima своими руками

Мы занимаемся ремонтом котлов отопления любых видов. Газовые, дизельные, конденсационные, электрические, а также промышленные котлы — нам всё под силу. Наши мастера прошли обучение у ведущих производителей котлов. У нас свой огромный склад запчастей, на котором всегда в наличии более 30.000 различных позиций.

Вызвать мастера вы можете по телефону: 8 (495) 510-81-51

Заявки отправляйте на электронную почту: [email protected]

Мы располагаемся по адресу: г. Мытищи, ул. Селезнева, д. 33

Системы отопления дачных и загородных домов. Котлы, газовые колонки, водонагреватели – Ремонт, сервис, эксплуатация. Рекомендации по монтажу и установке.

Вопрос: На моем котле Юнкерс не работает манометр давления – что может быть? Котел новый. Манометр заменил – результат тот же.

Ответ: Забит канал, место подключения манометра, в капиллярную трубочку не поступает вода.

Вопрос: Перестал стабильно включаться котел Юнкерс Евролайн 23. Выяснилось, что не открывается клапан подачи газа. Причина – недостаточное напряжение на открытие. Было 35-37в, надо 60в. Замена электронной платы решило вопрос. Есть ли электронная схема этой платы? На новой плате 50кОм. Остальные диоды и транзисторы (без выпайки из платы) дают одинаковые показания, т.е. можно считать их рабочими. Может ли этот резистор с уменьшившимся сопротивлением влиять на понижение вольтажа?

Ответ: Резистор навряд ли может влиять, а вот транзистор управления катушкой может.

Вопрос: пару недель тому вдруг появился непонятный и непрятный звук в котле: такое впечатление как трещотку работает в каком-то “органе” котла. Определить на слух невозможно. Но при прикосновении к газовому клапану отчётливо ощущается звук оттуда. Хотя возможно звуковые колебания передаются по арматуре котла. Звук возникает периодически, независимо от того работает ли только котёл или ГВС вместе с ним. Может у кого возникали подобные проблемы с такими симптомами?

Ответ: Надо почистить основательно насос, если не уверены в своих силах, пригласите специалиста, деталь дорогостоящая.

Вопрос: Проблема: не работает нагрев ГВС в косвеннике, отопление в рабочем состоянии! Просто перестал греть и всё!

Ответ: Проверяйте датчик протока ГВС

Вопрос: Котел Junkers zs 23-1 ae одноконтурный котел с возможностью нагрева горячей воды в емкостном водонагревателе! Датчик подключен, ошибку не показывает. Воду не греет. При перезапуске два раза мигает желтый индикатор, первый на панели индикации температуры, и котел уходит в ожидающий режим. При отключении контакта датчика температуры, котел зажигается и тут же гаснет. Отопление работает без сбоев. Нагрев ГВС работал.

Ответ: Нужно проверять датчик бойлера.

Вопрос: Подскажите, не проходит вода на гвс через котел, где искать ?

Ответ: Если у вас Junkers Euroline, то на входе холодной воды в котел.

Вопрос: Помогите с таким вопросом. Junkers Evroline zw 23 отработал один сезон отлично, а в этом начали происходить странные вещи. После того как попользовался холодной водой закрывая кран, секунд на 5-10 включается котёл и тухнет. Контур отопления работает отлично. Сервисант сказал ,что это проблема гидравлики. Напрашивается вопрос, почему раньше работал нормально и как устранить?

Ответ: Устранить? Убрать гидроудар в трубе холодной воды на входе котла при ее закрытии на смесителе – к примеру поставить обратный клапан.

Вопрос: Котел Junkers Euroline ZS/ZW 23-1 AE. Стабильно, раз в год, у меня возникает проблема связанная с подачей горячей воды. Дело в том, что при открытии водопроводного крана для подачи горячей воды, она (вода) течёт тёплая, а не горячая, но в то же время, сильно нагреваются батареи. Вызываю мастера и он чистит клапан, который по его мнению забивается водопроводной грязью. Инструкцию к котлу скачал, но о процедуре чистки клапана в ней ничего не сказано, поэтому прошу Вашего совета. Для чистки клапана необходим полный демонтаж всего узла или можно это сделать, не снимая его? Может, есть хотя бы краткое описание подобной процедуры?

Ответ: 3-х ходовой клапан снимается достаточно легко, после слива отопительной воды с котла, попробуйте заменить его, если надоело ремонтировать.

Вопрос: Возникла проблема с котлом Юнкерс ZW-23-1 KE 23 работал нормально, а этой зимой все началось. Сначала котел не мог нормально включатся, включится-выключится + включится-выключится + включится-выключится и так минут по 20-30 мог делать, как будто ему газа не хватало разжечься. ГВС работало отлично в этот момент. Сервисмен ничего кроме чистки котла предложить не может, а я ему говорю по-моему дело в газовой части, котел и так 2 раза в год обслуживаем. А вчера начала колонка гонять-включится идет бешеный шум газа и через 5 сек выключается и не может включиться нормально. Пройдет некоторое время, потом заработает. Подскажите с чего начать?

Ответ: почистить или заменить электрод ионизации. Возможно проблема в плате, плата не видит минимальное пламя, проверьте конденсатор С4 в котле.

Вопрос: Котел Junkers Evroline zw 23 ke отопление работает нормально, при открывании крана горячей воды происходит сильное (с шумом) горение газа-затем горелка выключается-снова вкл. и т.п. При медленном открывании вроде в режиме, но стоит открыть кран ещё где-то всё повторяется. Теплообменник только что прочистил.

Ответ: Проверьте настройки газового клапана по инструкции.

Вопрос: У меня котел Юнкерс zw 23 ke 12. Уже месяц проблема. Включаю горячую воду, котел начинает шуметь и в трубах начинается такой звук, как будто по ним молотком бьют и вода не нагревается. Клавиша сброса неисправностей мигает где то раз в 4 секунды, но температуру показывает или 90 или 45. В чем может быть проблема?

Ответ: Если давление в котле соответствует норме и при этом насос не заклинил, однозначно промывка отеплообменников. Ещё проверьте сбросник воздуха и компенсатор объема.

Читайте так же:  Ремонт автомобилей своими руками

Вопрос: Котел Junkers Euroline ZW23KE( 10 лет назад ставили). После грозы, мигает красная и зеленая 75. Что может быть? Плата отказала?

Ответ: Смотрите цепь контроля пламени.

Вопрос: Котел Юнкерс Евролайн 23-1. Турбина. Ошибка следующего вида: Мигает кнопка сброса неисправностей, и диоды на 45 и 90 градусов. По инструкции – не работает датчик давления. Если я правильно понял датчик давления это тот же прессостат? Попытался сбросить ошибку через РЕЗЕТ, но результат тот же. Корпус снял, трубку вентури продул, в прессостат тоже подул, может контакты как-то залипли, они поклацали нормально. Потом через кнопку сброса снял ошибку все-таки и котел запустился. Но через пол часа опять та же картина. Подскажите, что это может быть и как проверить. Может на сопротивление или что там. (мультиметр есть). Или же это дело в плате. Или прессостат новый покупать?

Ответ: 1 – проверить момент возникновения аварии – работает ли при этом турбина, 2 – если работает, то проверить тестером напряжение на пресостате должно быть 0.

Вопрос: Перестал реагировать датчик давления, открутил, продул давлением воды – работает, поставил на место, заполнил водой не показывает. Открутил датчик, при системе заполненной водой в том месте, где подсоединяется датчик нет воды, заполняю, срабатывает байпас, а в месте соединения датчика вода не идет, открутил пробку расположенную ниже, продул все чисто. Что нужно сделать чтобы вода пошла в датчик?

Вопрос: Такая проблема – котёл Junkers Euroline zw-23 КЕ 2321 ГВС работает нормально, после включения котла на отопление работает час-полчаса и выключается, через 3-4 часа сам включается и опять та же история. Один раз, когда открывал кран долива холодной воды в систему котёл начинал работать, после перекрытия крана сразу выключался. подскажите пожалуйста, в чём может быть причина.

Ответ: нужно всё проверять, я бы начал с датчика NTC.

Вопрос: У меня котел Junkers Euroline. В эксплуатации 5 лет работал нормально, но последнее время стал плохо запускается на отоплении, идет поджог вспышка газа и сразу тухнет, затем секунд через 10-12 все повторяется и так раз 6-10 пока не запустится. Создается такое впечатление что не открывается газовый клапан. Подскажите, что нужно сделать, чтобы это устранить?

Ответ: Почистить электрод ионизации и возможно ремонт платы.

Вопрос: Подскажите, кто сталкивался с таким: при запуске горячей воды, котел загорается, но через время 1-10мин выключается и мигает первая лампочка. Затем котел можно запустить только после отключения на пару минут питания. Что это может быть??

Ответ: NTC подающего трубопровода или насос.

Вопрос: Есть котел Юнкерс Евролайн ZW-23-1-AE турбированый. Очень громко работает турбина. При осмотре турбины обнаружил довольно большой люфт якоря (1,5-2мм). Внутренний подшипник вращается с небольшим посторонним звуком, но громкий звук идет из-за люфта. Причина появления люфта, думал, сдвигание внутреннего подшипника по оси якоря. Но он насажен очень плотно, несильные (чтобы не повредить подшипник) попытки сдвинуть его по оси ни к чему не привели.

1. Вообще, возможно ли поменять внутренний подшипник турбины или это никто не практикует?
2. В случае замены турбины, можно поставить не такую мощную, чтобы не так сильно гудела? У меня турбина 50W, может есть турбины ватт на 25-30. Отапливаемая площадь около 60м, котел всегда работает на минимальной мощности.

Ответ: Люфт не от звука турбины! Если сможете – Меняйте подшипник.

Вопрос: Котел турбированый Юнкерс евролайн. Отопление порядочно отрабатывает, а вот ГВС шалит. В режиме водоразбора греет и горячую воду и отопление. Заменил вставку 3х-ходового клапана на новую. Привод отрабатывает ГВС-отопление. Промыл вторичный теплообменник со стороны отопления – мусор был, но не критично. Снимал привод 3х-ходового, вдавливал шток до упору – результат тот же, работает и ГВС и отопление. Дайте совет.

Ответ: Неправильно собран трехходовой клапан, мусор.

Вопрос: Всем доброго времени суток. У меня установлен котёл Junkers Evroline ZW23KE. Сейчас появилась следующая проблема: на отоплении горелка работает в среднем режиме, а при ГВС (регулятор температуры в положении больше среднего) сразу включается максимальное пламя, теплообменник начинает шуметь как чайник перед закипанием. Температура по индикаторам доходит до 90 и выключается подача газа. Протоком воды снизило температуру – включается газ и начинается всё с начала. Если регулятор ГВС в положении меньше среднего- включается максимальное пламя, потом происходит уменьшение пламени до среднего и далее работа с постоянным изменением пламени (то увеличение, то уменьшение). Подозреваю, что пора чистить пластинчатый теплообменник. За 8 лет эксплуатации ни разу его не чистил. Но т.к. полностью не уверен в своих выводах, поэтому решил посоветоваться с Вами. Правильно ли я определил неисправность?

Ответ: И первичный теплообменник тоже нужно прочистить.

Вопрос: Юнкерс евролайн. Прессостат не срабатывает. Ртом потянешь – работает. Турбина крутится, но нету на трубки никаких разряжений. Труба вытяжная в порядке. Нигде не забито. Неужели турбина стала слабо дуть?

Ответ: Замените или продуйте трубку вентури, отрегулируйте прессостат.

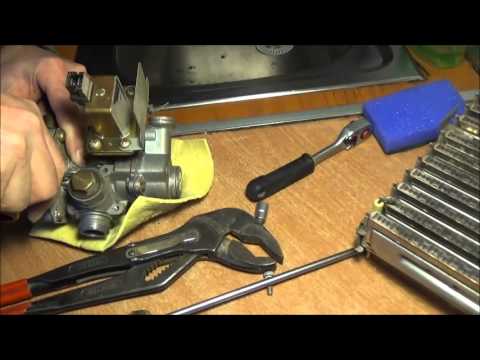

Изображение - Юнкерс газовый котел ремонт своими руками 12342352113
Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Обо мнеОбратная связь
Оцените статью:
Оценка 4.8 проголосовавших: 6

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
