Электродрель в домашней мастерской занимает особое место. Поэтому поломка инструмента – это достаточно большая неприятность. Несмотря на сложность конструкции, произвести самостоятельный ремонт вполне возможно.

2. клавиша с блоком включения – может быть оборудована

переключателем реверса (регулятором скорости);

3. регулятор скорости вращения вала (или переключатель реверса);

4. корпус редуктора – выполняет несущие функции для вращающихся

5. шестерни и механизм редуктора;

6. подшипники вала патрона и якоря двигателя;

8. щеточный узел электродвигателя;

9. патрон с механизмом удержания сверла или фрезы.

Дрель никогда не ломается вся целиком: выходит из строя один из элементов. Разобравшись в конструкции и взаимосвязи узлов электроинструмента, легче будет локализовать неисправность.

Ремонт дрели выполняется по принципу «от простого к сложному». Не следует сразу разбирать инструмент до винтика, и оценивать состояние всех узлов одновременно.

  • Дрель не включается. Начинаем со шнура питания (как минимум, перед этим следует проверить напряжение в розетке и удлинителе). Разобрав корпус, находим контакты кабеля, и «прозваниваем» их с помощью мультиметра.

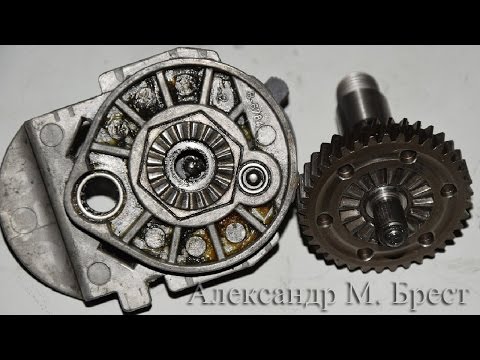

Видео (кликните для воспроизведения).

Важно! Не проверяйте питающий провод при поданном напряжении! При обрыве токоведущих жил можно получить удар током, или организовать короткое замыкание.

Подключаемся к разъему сетевой вилки и противоположной клемме шнура. Затем несколько раз изгибаем кабель по всей длине. Пропадающий контакт или его полное отсутствие говорит о наличии обрыва внутри изоляции. Если перелом токоведущей жилы находится близко к краю, кабель обрезается и подсоединяется заново. Просто он будет немного короче. Если разрыв в середине длины – провод лучше заменить. Сращивание будет небезопасным.

  • Шнур исправен – проверяем выключатель. Подключаем мультиметр к выводам, и нажимаем клавишу. Через контакты проходит большой ток, возникает искрение (особенно при попадании пыли в корпус). Контакты могут банально окислиться. Аккуратно разбираем корпус выключателя, и зачищаем контактные группы мелкой наждачной бумагой.

При поломке металлических частей, лучше приобрести новый блок.

  • Если в цепи между выключателем и электродвигателем присутствует дополнительная контактная группа (например, переключатель реверса или регулятор скорости), диагностируем и этот узел.
  • Далее проверяем соединительные провода от выключателя к щеткам двигателя. Если они в порядке – проводим диагностику щеточного узла.

Пружины должны уверенно прижимать щетки к ламелям якоря, сами угольные элементы проверяем на степень износа. При необходимости меняем: запасные части есть в комплекте поставки, или покупаются в специализированных магазинах. Контактные ламели якоря могут быть окислены или засорены. Их можно аккуратно почистить мелкой наждачной бумагой.

  • Более сложная поломка – выход из строя обмоток якоря или статора. С помощью мультиметра проверяется короткое замыкание между корпусом узла и контактами обмоток. Затем производится замер сопротивления. Значение должно быть одинаковым на каждой обмотке, разброс показаний не более 5%. Неисправные обмотки необходимо перемотать.
  • Это можно сделать самостоятельно, или в ремонтной мастерской (в любом случае, получится дешевле, чем покупка нового двигателя).

Такие поломки проявляют себя достаточно явно. Посторонние шумы, скрежет, заклинивание вала и пр.

  • Двигатель вращается медленно, обмотки сильно греются. Или при нормальном вращении слышен характерный гул (скрежет). Вероятнее всего – изношены или засорены подшипники ротора. Разобрав корпус дрели, аккуратно достаем ротор. Он извлекается вместе с подшипниками. Покрутив внешнюю обойму, вы сразу определите неисправность. Если подшипники вращаются туго – их необходимо промыть проникающей жидкостью (WD-40 или обычный керосин)

Важно! Следите, чтобы никакие жидкости не попали в обмотку якоря! Иначе может раствориться изолирующий лак, и произойдет межвитковое замыкание.

Затем между обоймами закладывается консистентная смазка для высоко оборотистых узлов. Подойдет «литол» или графитовая смазка для автомобильных подшипников.

Если между обоймами подшипников есть люфт – узлы надо менять.

Демонтаж производится специальным съемником или с помощью рожкового ключа.

При отсутствии шариков, обязательно найдите их в корпусе. Выпавшие предметы могут попасть между деталями двигателя или редуктора, и вывести из строя весь узел.

  • Аналогичным образом диагностируются и ремонтируются подшипники вала патрона. Только демонтировать их без съемника не получится.
  • Если установочное место внешней обоймы подшипника (постель) разношено (такое случается при заклинивании подшипника), потребуется изготовить вкладыши из тонкой жести. Иначе при вращении вала возникнут биения.
  • Двигатель вращается в штатном режиме, из корпуса редуктора доносится шум, скрежет. Вал крутится неравномерно. Износ или разрушение шестерен редуктора.

Разбираем корпус и осматриваем шестерни.

Желательно отмыть узел от старой смазки, и прокрутить вал на 360°, контролируя зацепление шестерней. Если выявлен люфт или чрезмерный износ зубьев – придется менять механическую часть.

Возможно, в корпусе редуктора просто скопилось большое количество пыли. Вместе со смазкой, образуется абразивная паста. В таком случае, после промывки узла просто заложите новую консистентную смазку.

Совет: Смазку следует периодически менять, не дожидаясь поломки.

Особенно, если вы часто сверлите каменные стены.

  • Сломан патрон. Для кулачковых устройств (под ключ) это большая редкость, конструкция надежная и простая. Узел подвергается воздействию пыли, поэтому внутренний механизм может банально заклинить. Чаще всего мелкими абразивными частицами забиваются направляющие захватов.

Если патрон плохо закручивается, его достаточно продуть сжатым воздухом и обработать проникающей смазкой.

Внимание: Кулачковые патроны внутри не смазывают!

Разбирать деталь без специального инструмента достаточно сложно. Если внутри механически сломался какой-то компонент, все равно придется менять узел целиком.

А вот быстрозажимные патроны напротив, легко разбираются и ремонтируются.

Они не такие надежные, и плохо переносят нагрузку. Чтобы разобрать такой патрон, достаточно снять пару стопорных шайб. Вы легко обнаружите сломанную или изношенную деталь, которую несложно будет заменить.

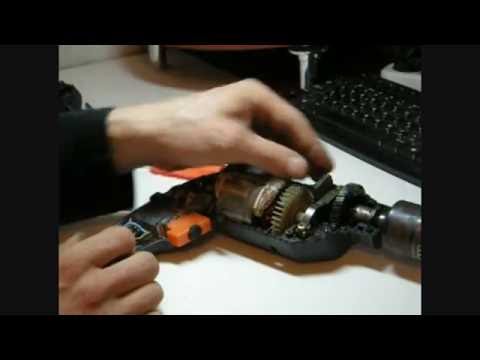

Видео (кликните для воспроизведения).

Существует два типа крепления: конус Морзе, и резьбовое. В первом случае нужно нанести несколько ударов небольшим молотком по тыльной части патрона. После чего он легко снимется.

Читайте так же:  Ремонт стиральной машины bosch с вертикальной загрузкой своими руками

Для откручивания резьбового крепления, вал удерживается гаечным ключом (на валу есть специальные лыски).

Не существует неисправностей, которые нельзя исправить своими руками. Если отдельный узел не подлежит восстановлению – меняется только он, покупать новую дрель незачем.

Для профилактики поломок следует придерживаться простых правил:

  • После пыльной работы продувайте вентиляционные отверстия и внутреннюю полость патрона. Держите инструмент в чистоте.
  • Не перегревайте двигатель – при продолжительном использовании надо делать перерывы.
  • Периодически обновляйте смазку на деталях вращения.

Дрель считается одним из самых популярных инструментов домашних мастеров и применяется при многих видах работ. Благодаря интенсивному использованию, детали инструмента могут ломаться, что выводит устройство из строя. Не спешите в сервисный центр: вполне реально сделать ремонт дрели своими руками и сэкономить немалые средства.

Если вы знаете устройство дрели и принцип работы инструмента, то самостоятельный ремонт изделия вас не затруднит.

Независимо от модели или производителя, все эти электрические инструменты состоят из типового набора основных компонентов.

Любой ремонт дрели своими руками необходимо начинать с визуального осмотра всех деталей. Принцип здесь действует простой — от простого к сложному, т. е. сначала проверяем шнур, проводку, контакты, разные крепления, потом начинаем тестировать блоки и двигатель. До полной разборки изделия не всегда доходит, но практически к такому развитию событий надо быть готовым. Как разобрать конкретную модель, поможет инструкция по эксплуатации.

Независимо от качества сборки и производителя, довольно часто происходят следующие неисправности:

  • электродвигатель выходит из строя по причине поломки якоря или статора;
  • предельный износ щеток;
  • проблемы с подшипниками;
  • не работает кнопка регулировки оборотов;
  • у кнопки пуска окисляются или сгорают контакты;
  • поломка патрона, зажимающего сверло из-за износа губок.

Если вы решили произвести ремонт электрической дрели самостоятельно, то вначале необходимо произвести диагностику и найти неисправность. Починить вышедшую из строя деталь своими силами редко удается, как правило, она просто заменяется на новую.

Перед тем, как разобрать дрель, следует убедиться, что она отключена от сети. Любую разборку начинают с удаления крепежа. Затем откручиваем винты и саморезы, снимаем верхнюю часть изделия — в нижней части остаются все компоненты. Электрическая схема дрели довольна простая — здесь нет нужды отдельно описывать все элементы, все и так интуитивно понятно.

Естественно, что у моделей с электронными регулировками она гораздо сложнее, но и отремонтировать дрель с такими узлами самостоятельно вряд ли получится, лучше доверить это специалистам с сервисного центра.

Когда пропадает питание, стоит только изменить положение изделия — причина кроется в кабеле, скорее всего, переломился один из проводов. Надо отключить дрель от сети и проверить с помощью кабель мультиметра. Можно использовать простейший вариант — лампочка и батарейка в одной цепи.

Внимание! Дергать за шнур, когда дрель включена в сеть, категорически запрещается, во избежание короткого замыкания — придется перематывать обмотку электродвигателя.

После проверки можно сгибать его как угодно, чтобы найти место обрыва, затем часть кабеля обрезается, производится зачистка проводов и создание новых контактов для подключения. Когда обрыв произошел посредине кабеля, то его надо полностью менять на новый. Правда, экономные пользователи предпочитают соединять оборванные провода методом пайки с последующей надежной изоляцией места ремонта, но к такому проводу уже нет полного доверия.

Эта деталь имеет весьма простую конструкцию, но при возникновении неполадок будет препятствовать включению дрели. Работа ее простая: клавиша скользит в специальном блоке, и пальцем-толкателем замыкает контакты. От долгой эксплуатации внутрь блока набивается пыль, которая препятствует перемещению кнопки и блокирует ее, не давая замкнуть цепь контактов. Устраняется дефект просто — вскрыть и удалить пыль при помощи кисточки.

Важно! Никогда не пытайтесь смазывать скользящие поверхности кнопки — пыль смешивается со смазкой, и происходит выработка, в результате весь блок подлежит замене.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F04%2Fimage007-9


Чтобы произвести ремонт кнопки дрели, надо удалить боковую стенку, проверить целостность контактов. Когда образовался нагар — зачистить контакт мелкой наждачной бумагой. В случае обгорания контакта меняем весь блок.

Не все пользователи знают, что питание от сети на ротор передается с помощью щеток, сделанных из графита — при нормальной работе между ними и ротором происходит постоянное искрение. Бывают случаи, когда между якорем и щеткой набился пыж из пыли, а так как пыль является диэлектриком, то дрель работать не будет, пока мы не удалим пыль и не восстановим контакт.

При работе щетки постепенно уменьшаются, потому что стирается их нижняя часть. Периодически их необходимо осматривать и менять — это сделать несложно, только надо иметь в запасе новый комплект.

Когда вы заметили сильное искрение в районе щеток, а меняли их недавно, то происходить такое может из-за неполадок в роторе или его коллекторе.

Для тщательной проверки аккуратно извлекают ротор из статора. Контакты могут быть обуглены или иметь окалину — надо прочистить их наждачкой строго по ходу вращения. Причиной появления окалины может быть длительная работа на предельных оборотах. Как проверить ротор на исправность? Прозвоните мультиметром соседние ламели — их сопротивление должно быть идентичным.

Не забудьте проверить обмотку — было ли замыкание с корпусом магнитопровода. В случае обнаружения пробоя, неисправную обмотку перематывают самостоятельно или относят в центр обслуживания.

Визуальный осмотр необходимо делать периодически: при перегреве, когда изделие работало с максимальными нагрузками, мог расплавиться защитный лак и произойти межвитковое замыкание. Обмотка в этом случае перегорит, и электродвигатель к дальнейшей эксплуатации непригоден. Проверка делается аналогично, как и в случае с ротором — проверяем при помощи мультиметра обмотки. При обнаружении пробоя обмотка статора подлежит перемотке.

Ведущие производители ударных дрелей особое внимание уделяют защите проводов обмотки, потому что их изделия работают в особом режиме.

Читайте так же:  Ремонт стиральной машины индезит wisn 101 своими руками

Почему устройство по-прежнему не функционирует, если вы все проверили и исключили поломки в электрической схеме дрели? Ответ может быть только один — нерабочее состояние изделия возникло из-за наличия механических неисправностей.

  1. Не работают подшипники. В смазку попадает пыль из-за прорыва сальника, поэтому они быстро изнашиваются и могут в какой-то момент заклинить. Устранить легко: подшипник промываем в керосине, меняем сальники, набиваем новую смазку, лучше специального состава для изделий с высокими оборотами вращения.
  2. Сломан редуктор — весьма серьезная поломка, нужны запасные шестерни, или придется заменить весь модуль. Устанавливать надо только этой же модели. Если дрель распространенной модификации, то в магазинах купить запасные части на нее не проблема.
  3. Еще одной из самых сложных неисправностей специалисты считают поломку деталей патрона.

При работе часто во внутреннюю часть патрона попадают отходы сверления, они смешиваются со смазкой, что заклинивает внутренние губки. Патрон необходимо разобрать, все детали промываются и смазываются перед сборкой. Если обнаружен предельный износ, то деталь надо заменить, при сильном износе основания или рукава следует менять весь блок.

Мы постарались рассказать обо всех отказах, встречающихся во время эксплуатации электродрелей. Помните, что самостоятельный ремонт всегда обходится намного дешевле покупки нового изделия.

Электрическая дрель является одним из самых распространенных инструментов в домашнем хозяйстве. И очень плохо, когда она вдруг перестает работать. В таких случаях очень хочется провести ремонт дрели своими руками.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fmoiinstrumenty.ru%2F%2Fwp-content%2Fuploads%2F2015%2F02%2FShema-ustrojstva-jelektrodreli-500x300

Схема устройства электродрели.

Конструкция дрели или перфоратора достаточно проста. Разные модели инструмента в основном отличаются только различием в компоновке деталей и качестве их изготовления. Универсальность используемого принципа работы и конструкций позволяет произвести самостоятельный ремонт дрели в большинстве случаев неисправностей.

Любая электродрель состоит из корпуса, в котором размещена электрическая и механическая часть, и патрона, в котором крепится сверло, на главном валу дрели. Электрическая часть обычно содержит:

  • электродвигатель;
  • контактные щетки, закрепленные в щеткодержателе;
  • пусковую кнопку (выключатель);
  • регулятор оборотов двигателя;
  • устройство реверса;
  • пусковой конденсатор;
  • шнур (кабель) питания.

Схема устройства ударного механизма дрели.

В свою очередь, двухфазный электродвигатель переменного тока состоит из статора и ротора (якоря) с коллектором.

Механическая часть включает редуктор и систему подшипников. Редуктор передает вращение электродвигателя на вал дрели, уменьшая скорость вращения. Более сложная механическая часть в ударной дрели (перфоратор). Редуктор перфоратора обеспечивает ударно-поступательное и вращательное движение сверлу (буру). В его конструкцию, помимо шестеренки, входят поршни (ударный и летающий), таран и боек.

Неисправность электрической части проявляется в виде отсутствия вращения двигателя, т.е. когда нет никаких признаков включения двигателя (гудение, вибрация и т.д.). Если ударная дрель не включается, а патрон легко проворачивается рукой, то можно смело говорить о неисправности электрической части. То же самое можно утверждать, если отсутствует регулировка скорости или реверс вращения. Об ожидаемой неисправности в электрической части говорит искрение при работе дрели. Временные перебои в работе дрели, посторонний шум тоже могут указывать на электрическую цепь.

Наиболее часто неисправность в электрической части объясняется износом контактных щеток. Если они сточились на 40%, то может наблюдаться искрение и сбои в работе. При большем износе щеток электродвигатель просто не включается. Порядок определения виновника неисправности в электрической части рекомендуется следующий (по мере доступности). Вначале тестером определяется целостность шнура (кабеля). Затем проверяется работа пусковой кнопки (выключателя) и целостность пускового конденсатора. Потом извлекаются и проверяются контактные кнопки. В конце определяется целостность обмоток двигателя.

Явным признаком неисправности в механической части является заклинивание вала дрели. Если патрон не удается прокручивать рукой, а при этом слышно гудение электродвигателя при включении, то причина кроется в поломке редуктора или подшипника. Наиболее частой причиной неисправности в механической части становится разрушение опорных подшипников. Поломка редуктора может проявиться и в случае, когда патрон проворачивается рукой и электродвигатель работает, а вращение на главный вал не передается. Неисправность в механической части может вызвать периодические сбои в работе (временную остановку) дрели, гудение, скрежет и недостаточную скорость вращения вала. В перфораторах неисправность в механической части может убрать ударное движение бура.

Наконец, неисправность может проявиться в патроне дрели. Так, могут возникнуть сложности в снятии сверла, когда кулачки не разводятся из-за поломки в зацеплении внутри патрона. Иногда неисправность проявляется в виде прокручивания патрона относительно вала дрели. В этом случае неисправность возникла в зоне крепления патрона на валу.

Одной из самых распространенных причин неисправности является износ или подгорание контактных щеток. Первые признаки износа щеток проявляются в виде искрения в зоне контакта щеток с якорем электродвигателя и небольшими сбоями в работе дрели при повышении нагрузки.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fmoiinstrumenty.ru%2F%2Fwp-content%2Fuploads%2F2015%2F02%2FRaspolozhenie-kontaktnyh-shhetok-vnutri-dreli-250x166

Расположение контактных щеток внутри дрели.

У многих моделей дрели доступ к щеткам упрощен, и смена их не представляет сложности, а некоторые дрели требуют разборки корпуса и извлечения щеткодержателя. Щетки необходимо менять на новые, равные по размеру вышедшим из строя щеткам.

Они должны плотно закрепиться в щеткодержателе. Электрический контакт подводящего провода необходимо хорошо затянуть. Контакт щетки с коллектором якоря должен быть надежным. Необходимо проверить действие пружины.

Выход из строя электродвигателя — вторая по численности причина неисправности дрели. Это объясняется повреждением обмотки статора или якоря. Такие повреждения возникают из-за заводского дефекта в обмотках или неправильной эксплуатации дрели (длительная работа без перерывов, нагрузка сверх допустимой при заклинивании сверла и т.д.). Как правило, электрический пробой обмотки легко определяется визуально или по характерному запаху гари. Если видимых проявлений нет, то обмотки двигателя следует проверить тестером, омметром и мегомметром по величине сопротивления. Возможно наличие трех видов повреждения провода — короткое замыкание между витками, пробой витка на корпус или обрыв провода. Ремонт статора или якоря самостоятельно не проводится.

Читайте так же:  Газовая горелка ремонт своими руками

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fmoiinstrumenty.ru%2F%2Fwp-content%2Fuploads%2F2015%2F02%2FShema-podkljuchenija-dvigatelja-dreli-250x166

Схема подключения двигателя дрели.

Для замены элементов электродвигателя разбирается корпус дрели, отсоединяются контактные щетки и подводящие провода, и извлекается электродвигатель вместе с опорными подшипниками.

При необходимости надо отвести приводную шестерню. Отсоединяется неисправный элемент электродвигателя и заменяется новым или устанавливается прежний после ремонта (перемотки) у профессионалов.

Выключатель (пусковая кнопка) и регулятор скорости вращения в дрели обычно совмещены. Регулирование скорости производится путем нажатия на кнопку с разным усилием. Вначале следует проверить наличие напряжения на входной и выходной клемме кнопки. Если сигнал отсутствует, то надо снять аккуратно корпус кнопки и осмотреть все контакты. Как правило, подгорание или залипание контактов определяется визуально. Все контакты необходимо тщательно протереть спиртом и зачистить шкуркой для шлифовки. После этого следует проверить опять наличие напряжения. При отсутствии сигнала кнопку следует заменить новой. Причиной может стать нарушение электрического контакта с проводом. В этом случае провод следует припаять.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fmoiinstrumenty.ru%2F%2Fwp-content%2Fuploads%2F2015%2F02%2FShema-podkljuchenija-knopki-dreli-s-reversom-250x166

Схема подключения кнопки дрели с реверсом.

Механизм реверса вращение основан на системе замыкающих и размыкающих контактов. Его профилактика проводится аналогично пусковой кнопке. Кроме того, следует проверить все провода механизма, идущие к щеткам и статору электродвигателя.

Причиной невозможности запуска электродвигателя может стать выход из строя пускового конденсатора. Обычно нерабочее состояние конденсатора заметно по изменению цвета. Но надежнее измерить его емкость и сравнить с номиналом.

Проверка электрической части начинается с определения целостности шнура (кабеля) питания с помощью тестера или омметра.

Измеряется сопротивление между контактами вилки (определение замыкания проводов) и сопротивление каждой жилы.

Заклинивание патрона или наличие скрежета свидетельствует о выходе из строя редуктора или подшипников. Прежде всего, следует разобрать корпус дрели и осмотреть состояние шестеренок в редукторе. Износ шлицов крепления или разрушенные зубья шестеренок свидетельствуют о выходе детали из строя. Такую шестерню необходимо заменить. Шестерни осматривают по всей окружности, плавно поворачивая валы рукой.

Подшипники проверяют, поворачивая в них вал. При тугом ходе вала следует начать со смазки подшипников. Если это не помогает, то они снимаются с оси при помощи специального съемника. Руками прокручивается обойма подшипника. Если движение затруднено или слышны посторонние звуки, то подшипник следует заменить.

В процессе длительной эксплуатации дрели может выйти из строя патрон. Иногда это проявляется в невозможности извлечения сверла — регулировочная гильза не крутится или, наоборот, легко прокручивается, а губки не раздвигаются. Это говорит об износе зубчатого соединения в патроне под воздействием металлической стружки и пыли. В этом случае ремонт сводится к замене патрона. Крепление патрона на валу чаще всего осуществляется левой резьбой и фиксируется винтом. Снять патрон можно, выкрутив винт, и поворотом патрона в обратную сторону с усилием. В некоторых моделях дрелей патрон установлен с помощью конусной поверхности в натяг. В этом случае его надо выбить несильными ударами по торцу со стороны корпуса дрели.

Для ремонта дрели своими руками необходим следующий инструмент и приборы:

  • плоскогубцы;
  • отвертка;
  • моток;
  • набор гаечных и торцевых ключей;
  • тиски;
  • съемник для подшипников;
  • кусачки;
  • шкурка наждачная;
  • тестер;
  • омметр;
  • мегомметр;
  • штангенциркуль.

Часто дрель ломается в самый неподходящий момент. Для того чтобы это не стало проблемой, следует знать, как произвести ремонт дрели самостоятельно. Следует уяснить конструкцию используемой дрели и определиться с причиной неисправности.

Ремонт дрели своими руками делается в случае, если вы обладаете базовыми навыками в данной сфере. Иначе вы можете просто испортить инструмент или привести его в неисправное состояние. Сам процесс подобной работы не отличается сложностью, однако нужно иметь представления о каждой детали строительного приспособления.

Схема устройства электродрели.

Ремонт дрели своими руками производится по мере необходимости. Обычно неправильная эксплуатация или технические неполадки приводят в негодность любой инструмент. Возможно, что какие-либо детали оказались бракованными (производители не всегда отличаются добросовестностью), а это значительно сокращает работоспособность дрели.

К типичным видам поломок относится:

  1. Сбой в работе статора или якоря (элементов двигательной системы).
  2. Непригодность щеток для работы (их поломка или износ).
  3. Неполадки работы реверсного переключателя или регулятора.
  4. Непригодность опорных подшипников.
  5. Некачественный зажим, который находится в патроне дрели.

Важно, чтобы все запчасти были качественными и надежными. В некоторых случаях приходится производить замену детали, чтобы инструментом можно было в дальнейшем работать. К примеру, часто щетки приходят в негодность, что ухудшает работу дрели. Таким образом, износ щеток, которые располагаются в двигателе, является самой распространенной неполадкой.

Щетки находятся в щеткодержателях с двух сторон от редуктора.

Однако эту проблему можно решить, не выходя из дома. В большинстве случаев заменить такой элемент инструмента можно без разбора его корпуса. В зависимости от модели, следует просто выкрутить заглушки из окошек для установки, а затем прикрутить новую щетку. Старые модели дрели предполагают ремонт с разбором корпуса. То есть вам необходимо аккуратно снять корпус, достать щеткодержатели и извлечь из них изношенные щетки.

Такую деталь инструмента вы сумеете приобрести в любом строительном магазине. Иногда дрель продается с комплектом, который включает в себя запасные запчасти. Не нужно ждать, пока щетки износятся полностью (размер щетинок значительно уменьшается). Старайтесь не допускать этого, так как между щеткой и пластинами коллектора увеличивается щель — тогда придется менять и якорь. Что происходит с дрелью, если вовремя не заменить щетку? Наблюдается искрообразование при использовании инструмента, при этом пластины коллекторные начинают достаточно сильно нагреваться и постепенно отходят от основания самого коллектора. Таким образом, приходит в неисправность и якорь.

Как определить необходимость замены щеток? Опытные мастера знают, что первый признак износа — повышенное искрообразование, которое вы можете увидеть в вентиляционных прорезях конструкции всей детали. Другим признаком непригодности элемента инструмента считаются хаотичные движение и дергание во время работы.

Читайте так же:  Ремонт скамейки своими руками

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fmoyafanera.ru%2F%2Fwp-content%2Fuploads%2F2014%2F11%2FInstrumenty-dlja-remonta-shnura-dreli-250x166

Инструменты для ремонта шнура дрели: отвертка, бокорезы, индикаторная отвертка, мультиметр, изолента, паяльник, набор для пайки.

Ремонт дрели касается и сетевого шнура. Работоспособность шнура можно проверить и омметром. Проверка происходит следующим образом: один щуп вы подключаете к контакту сетевой вилки, а второй — к жиле шнура. Если вы заметили отсутствие сопротивления, необходимо менять сетевой провод.

Следовало бы провести диагностику двигателя, чтобы удостовериться в годности деталей дрели. На втором месте, после поломки щетки, находится якорь. Как правило, статор и якорь выходят из строя по 2 причинам: неправильное использование инструмента и некачественный провод. Производители делают моточные провода с удвоенной изоляцией и покрывают их термостойким лаком, что продлевает дрели срок службы. Помните, что дешевые строительные инструменты не всегда качественны и надежны. Поэтому нельзя экономить на них, чтобы не возникало неполадок в первые месяцы эксплуатации. Однако неправильное использование дрели вредит не меньше. Если вы перегружаете дрель (не даете перерывов в процессе работы, дрель не успевает остывать и перегревается), вскоре возникнет необходимость делать ремонт. Монтаж заключается в перемотке статора и якоря, но работа без специального оборудования невозможна вручную. Лучшим вариантом будет замена детали инструмента полностью, но произвести ремонт самостоятельно сумеет только мастер.

Чтобы заменить статор или ротор дрели, вам следует разобрать дрель. Сначала отсоединяете все провода, затем щетку и приводную шестерню (по мере необходимости). Далее извлекаете двигатель вместе с его составляющими — опорными подшипниками. В завершение ремонта производите замену непригодной части инструмента и собираете все детали обратно. Определить сбои в работе якоря можно по характерным признакам; специфическому запаху и повышенному искрообразованию.

Проверку кабеля питания нужно начать с его прозвонки до клавиши-курка.

Среди распространенных проблем существуют следующие:

Список необходимых инструментов, чтобы починить дрель своими руками:

Провод. Если дрель не включается, то в первую очередь при помощи простейшего тестера проверьте, есть ли питание в розетке (удлинителе). Если питание есть, переходите к проводу питания дрели. Протрите сухой тряпкой провод по всей длине, а затем просмотрите его со всех сторон на предмет механических повреждений (порезы и трещины). Особое внимание стоит уделить сгибу в месте сразу после того, как провод выходит из дрели и вилки. Также провод может перегореть и внутри без видимых повреждений, и снаружи. Чтобы убедиться в его годности, нужно разобрать дрель и, демонтировав провод, проверить его тестером на сопротивляемость. При обнаружении обрыва его можно легко исправить, удалив поврежденный отрезок и соединив провод при помощи изоленты.

Щетки. Самое основное — визуальный осмотр. Щетка должна плотно прилегать к лепесткам ротора, так как они служат проводником электрического тока. Если зазор есть, открываете крепления и осторожно, чтобы не повредить другие детали и узлы, изымаете выработанную щетку на место, помещаете новую и проверяете на наличие зазора.

Изношенные щетки загрязняют коллектор, поэтому при ремонте дрели его нужно зачистить.

Кнопка. Кнопка не должна западать или плохо двигаться. Ее нужно протереть и пропылесосить, удаляя все ненужные наросты. Устранив механические неполадки, проверьте кнопку тестером на прохождение электрического тока через контакты входа и выхода. Если результат отрицательный, ее нужно заменить новой, так как даже при вскрытии кнопки и ее ремонте это даст только временный эффект .

Ротор. Осторожно протерев ротор, внимательно осмотрите лепестки. Особое внимание обратите на те места, где идет соприкосновение с щетками. В этом месте не должно быть ни царапин, ни прогаров. Лепестки проверьте тестером на сопротивление (внутренний обрыв). Если ротор поврежден, то он ремонту не подлежит. Ставьте новый.

Перегрев. Как вам известно, дрель начинает перегреваться по причине беспрерывной работы. Однако внутренние неполадки также могут вести к нагреву инструмента. Плохой контакт в электрической цепи дрели или неправильная сборка узлов и агрегатов, а также чрезмерное количество смазки являются причинами перегрева дрели.

Вибрация. Вибрация дрели возникает из-за износа подшипников. То есть, как только вы замените подшипники, вибрация исчезнет.

Таким образом, процесс ремонта самому требует определенных навыков. Вам необходимо иметь представление о составляющих деталях дрели, их расположении и способах починки.

Когда вы будете сверлить материал снизу, необходимо надеть на сверло крышку из полиэтилена.

Так вы сможете защитить инструмент от воздействия грязи и пыли.

Ни в коем случае не бросайте дрель в какую-либо жидкость (вода, краска), если включена розетка. Сначала выключите ее, а затем осторожно положите на поверхность.

Не рекомендуется привязывать инструмент к козлам или стремянке. Бережно обращайтесь с дрелью. Помните, что небрежно бросая ее на пол, вы можете повредить ее составляющие детали.

Ремонт дрели можно проводить и своими силами, главное, знать причины поломок и методы их «лечения». Сегодня мы расскажем о том, как выглядит схема подключения кнопки дрели, не обойдем вниманием и другие неисправности, благодаря чему вы будете являться счастливым обладателем работающего инструмента.

Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство – телевизор или чайник.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fshema-podkljuchenija-knopki-dreli-1-300x182

Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера – в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора.

Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fshema-podkljuchenija-knopki-dreli-2-300x264

Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность. Кроме того, проблема с работой дрели может возникать и из-за запыленности инструмента, ведь дрель «берет» и дерево, и кирпич, и другие материалы. А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования – только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире, сразу же чистите дрель.

Читайте так же:  Ремонт микроволновки samsung ce2738nr своими руками

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fshema-podkljuchenija-knopki-dreli-3-300x199

Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. За счет этого проводить все работы по замене кнопки нужно исключительно по схеме, ничего не добавляя «от себя». Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности – достаточно простое занятие. Используем формулу P=U*I (с учетом, что мощность дрели равна 650 Вт), I = 2.94 А (650/220), а значит, и кнопка должна быть на 2.95 А.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fshema-podkljuchenija-knopki-dreli-4-300x199

Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fshema-podkljuchenija-knopki-dreli-5-300x199

Кнопка ремонтируется следующим образом:

  1. Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
  2. Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
  3. Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
  4. Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
  5. Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fshema-podkljuchenija-knopki-dreli-6-300x223

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Это приводит к тому, что двигатель дрели не успевает «отдохнуть». Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fshema-podkljuchenija-knopki-dreli-7-300x225

Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос – как всё сделать правильно? Как вы уже поняли, электрическая дрель «страдает» поломками якоря и статора, и проверить это можно несколькими признаками, например, когда при работе инструмент вдруг искрит. Если же «ярких» признаков нет, можете воспользоваться омметром.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fshema-podkljuchenija-knopki-dreli-8-300x218

  1. Сначала осторожно разбираем корпус устройства;
  2. Снимаем провода и все внутренние детали;
  3. После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем.

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fshema-podkljuchenija-knopki-dreli-9-300x225

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Изображение - Ремонт ударной дрели своими руками механизм переключения proxy?url=https%3A%2F%2Fremoskop.ru%2Fwp-content%2Fuploads%2F2014%2F05%2Fshema-podkljuchenija-knopki-dreli-10-300x213

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Изображение - Ремонт ударной дрели своими руками механизм переключения 12342352113
Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Обо мнеОбратная связь
Оцените статью:
Оценка 4.8 проголосовавших: 6

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
