Невозможно современную квартиру или дом представить без видео- и аудиотехники. Данная аппаратура ежедневно эксплуатируется и поэтому ломается чаще других. Произвести ремонт телевизоров можно несколькими способами: отправить технику в сервисный центр, вызвать квалифицированного мастера на дом или произвести ремонт своими руками.

Перед тем как начинать ремонт телевизора, изначально необходимо убедиться, в чем проблема. Это поможет и в том случае, если ремонт вы будете производить своими руками, и тогда, когда придет мастер, вы ему сможете объяснить ситуацию.

Есть несколько видов неисправностей, которые чаще всего можно встретить при поломке телевизора.

Техника не выключается. В независимости сломался кинескопный телевизор или современная ЖК модель, данная неисправность связана с перегоревшим предохранителем. Только вот разные модели имеют отличительные друг от друга детали. Также следует обратить внимание и на диодный мост – возможно, сгорел именно он.
Как в отечественных, так и в импортных моделях часто может сбиваться потенциал, за функцию которого отвечает позистор.
Если сломался монитор плазменного телевизора, тогда проблема, чаще всего, заключается в помехах или перепадах, могут появляться светлые либо темные полосы, изменяется цвет во время просмотра передачи или кинофильма.
Проблема может быть и в поломке шнура или неисправности розетки.

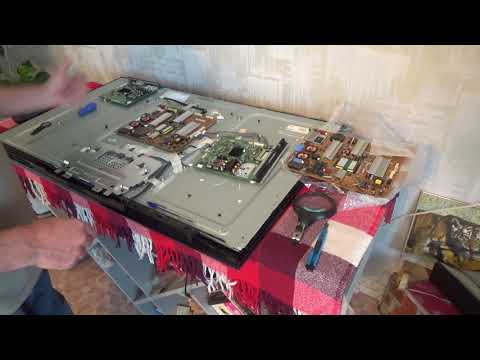

YouTube Video

Если брать во внимание все неприятности, перечисленные выше, стоит сказать, что наиболее сложной поломкой считается неисправность экрана. Например, на вашем мониторе после попадания жидкости на матрицу или удара телевизора проявляются светлые блики, тогда лучше нести его в телесервис. Здесь его обязательно отремонтируют, а если еще и гарантийный срок не вышел, то бесплатно или по сниженной цене.

Смотрите также – Как выбрать телевизор для дома в 2018 году?

Некоторые неисправности телевизоров можно попробовать устранить своими руками. И здесь неважно – это ЖК модели, LCD либо LED, мастера вызывать необязательно, если вы уверенны в своих силах. Вот только осторожность никогда не повредит, ведь такие модели телевизоров стоят недешево, и не имея опыта ремонта или знаний в данной области можно только навредить и усугубить поломку.

Перед тем, как начинать ремонт LED или LCD телевизоров, необходимо внимательно прочитать инструкцию, а также изучите принцип работы вашей модели. Любой человек, даже далекий от этой сферы поймет, что ремонт таких телевизоров, как LCD или LED будет отличаться от кинескопных моделей. В последнем случае вы гарантировано не столкнетесь с неисправным позистором. Здесь главное определить проблему, почему же не работает подсветка?

Если вы ремонтируете модели LCD, LED, тогда здесь разница будет только в том, какая подсветка применяется. Если это LCD телевизор, тогда подсветка производиться с помощью ламп люминесцентного или флуоресцентного характера. Для телевизоров LED подсветка производится с помощью светодиодов. На этом этапе различия ЖК моделей обычно и заканчиваются.

Поломка может заключаться только в том, что отсутствует питание, чтобы это проверить в ЖК телевизоре, вы можете своими руками сделать следующее:

открыть заднюю крышку модели;
провода, подсоединенные к матрице, снять;
рабочую лампу подсоединить к контактам;
есть и такие ЖК модели, в которых предусмотрен не один источник света. В этом случае необходимо протестировать все источники. Просто демонтируйте матрицу и подключите свой телевизор к сети – вы сможете увидеть, в каком светодиоде заключается проблема.

Когда будет определена поломанная лампа в LED или LCD телевизоре, необходимо произвести ее замену. Этот этап требует от мастера максимальной аккуратности, а также проявления особого внимания. В некоторых случаях лампа извлекается без извлечения матрицы, нужно только подвинуть элементы защиты с резиновой прокладкой и вытянуть лампочку с помощью паяльника. Подобным образом необходимо вмонтировать исправную лампочку. Теперь вас можно поздравить – вы своими руками произвели ремонт ЖК телевизора! Вот только обратите внимание на один важный нюанс – новая лампочка должна полностью отвечать параметрам и габаритам поломанной!

Чтобы произвести ремонт телевизоров самостоятельно, посмотрите внимательно на матрицу! Если здесь есть «нездоровые» полосы, тогда поломка заключается в матрице. Имеете новую деталь? Тогда все просто! Вы ее меняете и включаете телевизор, если он работает, значит, вы точно определили поломку.

Если причиной поломки ЖК телевизоров является экран, тогда лучше всего приобрести новые модели LCD либо LED техники. Менять экран LCD и LED моделей не рекомендуется, так как это нецелесообразно! Это касается и ЖК матрицы.

В чем может заключаться проблема неисправности плазменных телевизоров? Если необходимо произвести ремонт плазменных телевизоров, тогда действуйте по той же схеме, что описана выше. Просто адаптируйте ее к своему конкретному случаю. Это описание можно применять для любой модели плазменного телевизора, просто запаситесь заранее необходимым инструментом.

Хотя на сегодняшний день большинство пользователей предпочитает использовать плазму, но многие еще смотрят передачи по более устаревших кинескопных моделях. Давайте узнаем, как производить устранение поломки в таких телевизорах. Ниже приедена пошаговая инструкция, которая поможет вам произвести ремонт своими руками электронно-лучевого изделия.

При не включении такого устройства, проверяйте, прежде всего, предохранители. В таких телевизорах задняя часть состоит из панелей. Потому необходимо ту часть панелей открутить. Под такой панелей вы найдете плату и к предохранителю необходимо подключить клеммы питания. Они подключаются к обычной лампе накалывания, вернее к ее цоколю, после чего телевизор нужно подсоединить к сети. В том случае, если ваша техника исправна, лампа после включения потухнет, в противном случае, когда предохранитель перегорел, она либо вообще не будет работать, либо будет постоянно гореть.
Может поломаться и диодный мост. Только следует учитывать, что регулировать и ремонтировать его необходимо только после произведения прозвонки. В этом случае используется не только мультиметр, но и паспорт изделия, в котором указаны главные параметры данной модели.
Наиболее сложная поломка в телевизоре с кинескопом – это позистор. Чтобы произвести проверку своими руками, необходимо сначала отключить цепь питания, а затем и включить ее. В этом случае необходимо следить за лампой. Если рабочая лампа гаснет, тогда можно говорит, что позистор неисправный. Чтобы произвести ремонт, необходимо настроит сопротивление сети и только затеи поменять данную деталь.

YouTube Video

Читайте так же: Газовая колонка нева 4510 ремонт своими руками капает вода

Но не только дело может быть в позисторе, в кинескопных моделях сгорают транзисторы и конденсаторы. Диагностику данной поломки можно произвести и зрительно. Если почернел или же треснул конденсат, значит, заменяем его исправным аналогом. Теперь вы знаете, почему не работает телевизор и как его починит самостоятельно.

Ремонт телевизора своими руками дело ответственное, так как на сегодняшний день на рынке представлено большое количество различных моделей (ЖК, ЛСД, кинескопные), каждая из которых имеет свои технологические особенности. Поэтому подход к каждому виду ТВ индивидуален в некоторых случаях потребуются специальные навыки (знание электроники, опыт работы с паяльной станцией).

Прежде чем приступить к ремонту телевизионной техники, необходимо выяснить причину неполадки.

Самые распространенные проблемы:

Экран ТВ не включается – такое может произойти и со старым кинескопным экраном и с самой современной телевизионной панелью. В основном данный симптом характерен для сгоревшего предохранителя. При ремонте следует учитывать тот факт, что для каждой модели нужно подбирать соответствующий предохранитель. А также специалисты рекомендуют обратить внимание на диодный мост, блок питания, провод, возможно причина неисправности кроется в этих элементах. Читайте также, что делать если телевизор Самсунг не включается.

Тусклая, еле заметная картинка – такая поломка случается с мониторами типа ЖК/LCD. Наиболее вероятная причина неисправности: вышедшие из строя диоды, подсветка устройства.
Отсутствует звук, экран «хрипит» – скорее всего, из строя вышел звуковой усилитель или микросхема.Читайте также, что делать если звук есть, а изображение отсутствует.
Монитор светится, нет изображения – возможно, причина неполадки в видеопроцессоре или в приемном блоке.

Следует знать, что если при визуальном осмотре телевизионной техники будет обнаружено потемнение платы или разрыв элементов, то сразу приступать к замене деталей не рекомендуется. Так как такие факторы указывают на короткое замыкание, которое могло произойти в другом отделе телевизора. Поэтому если не устранить причину замыкания, а просто сменить вышедшие из строя элементы, то ситуация повторится.

Для ремонта телевизионного оборудования могут потребоваться следующие инструменты и техника:

набор отверток;
ключи шестигранники (в редких случаях);
плоскогубцы;
паяльная станция (для ремонта современных мониторов);
схема экрана (можно скачать в интернете);
мультиметр;
осциллограф.

Со многими неполадками жидкокристаллических экранов можно вполне справиться самостоятельно. Но следует знать, что эти экраны требует к себе более бережного обращения, чем например, кинескопные телевизоры.

Первым делом пользователю необходимо изучить инструкцию своей модели, и только после этого приступать ремонту LCD или LED экрана. Следует знать, что у LCD телевизоров подсветка осуществляется с помощью флуоресцентных лампочек, а на ЛЕД используются светодиоды.

Возможно, телевизор не функционирует из-за отсутствия питания, чтобы это проверить, нужно выполнить следующие действия:

Открыть при помощи инструментов заднюю крышку жидкокристаллического телевизора.
Отсоединить провода, которые подключены к матрице устройства.
Подсоединить к контактам исправную лампочку.
На некоторых панелях предусмотрено несколько источников света, в таком случае они также должны пройти проверку. Выполнить это можно следующим образом: вытащить матрицу ТВ и подключить в сеть, сразу станет понятно, какая лампа вышла из строя.

После того как неисправный светильник будет обнаружен, необходимо его заменить. Эта процедура должна выполняться максимально аккуратно. В большинстве случаях лампу можно достать даже, не извлекая матрицу – нужно отодвинуть элементы защиты и достать перегоревшую деталь при помощи паяльной станции. Затем таким же способом устанавливается новая лампа, Важное правило – новая лампа должна быть полностью идентична старой.

Еще одной распространенной проблемой таких моделей является повреждение монитора. Но в таком случае проводить ремонт LCD телевизоров не целесообразно, так как проще купить новый экран. Такая схема проверки может применяться также для ремонта плазменных телевизоров всех типов. Читайте также, как починить самостоятельно ЛЕД подсветку.

У каждого производителя есть свои слабые места, поэтому ниже представлена подборка самых распространенных поломок жидкокристаллических экранов.

Часто пользователи этого бренда сталкиваются с такой проблемой, что при включении устройство не прерываясь пищит. Такой симптом обычно говорит, что произошла утечка. Рекомендуется попробовать произвести замену диода предвыходного каскада.

Еще одной распространенной неполадкой является самостоятельное включение и отключение монитора. В основном причиной этой поломки является вышедший из строя транзистор, необходимо произвести замену. Такие неисправности рекомендуется устранять самостоятельно только людям имеющие опыт в ремонте телеоборудования.

Ремонт телевизора Philips своими руками рекомендован в том случае если проблема незначительная: сбились настройки, требуется замена кабеля.

Если же поломка сложная, то лучше доверить ее устранение специалистам, которые не только профессионально выполнят ремонт, но и выдадут гарантию. Потому если отремонтированный экран вновь перестанет работать, то пользователь может потребовать возврата денег.

У владельцев плоских экранов LG может возникнуть проблема с сохранением настроек. Такая неполадка не требует обращение к мастерам, ремонт телевизора LG можно выполнить самостоятельно. Достаточно перевести устройство на другой режим работы, и все настройки будут сохраняться.

Также как, и в случае с другими моделями ЖК, если проблема серьезная, то ремонт телевизора LG своими руками выполнять не рекомендуется, лучше обратиться к специалистам.

Несмотря на то, что на сегодняшний день большинство потребителей отдает предпочтение самым современным плазмам, кинескопные экраны тоже все еще пользуются спросом. У таких телевизоров есть свои преимущества: они недорого стоят, легки в управление, а качество передаваемой картинки по-прежнему высокое.

Основные неполадки кинескопных устройств:

кинескопный телевизор не включается – также как, и на устройствах другого типа в первую очередь нужно проверить целостность предохранителей;
неисправность диодного моста – частая проблема кинескопных приемников, починить телевизор можно, только после выполнения «прозвона», из оборудования понадобится мультиметр;
поломка позистора – считается самой серьезной проблемой, для того чтобы произвести проверку, необходимо цепь питания телевизора выключить, затем снова запустить. После, наблюдать за лампой, если она гаснет, это значит, что позистор вышел из строя. В первую очередь нужно отрегулировать сопротивление сети, а затем произвести замену детали;
перегорание транзистора или конденсатора – такую неполадку легко заменить при визуальной проверке (на детали нагар черного цвета), ремонт осуществляется путем замены детали.

Читайте так же: Ремонт кинескопного телевизора панасоник своими руками

Ниже представлен список неполадок, с которыми сталкиваются владельцы кинескопных телевизоров.

Телевизор Рубин при подключении громко гудит – скорее всего, нужно произвести замену фотоприемника.
Рубин не включается, индикатор не горит – скачки напряжения в транзисторе.

У телевизора Горизонт отсутствует синий оттенок, а также нарушен баланс белого цвета – в основном это происходит из-за обрыва резистора.
Звук есть, нет изображения – причина неполадки заключается в плохом контакте разъеме питания платы экрана. Рекомендуется при помощи паяльника впаять жгут в плату телевизора Горизонт.

Экран не включается – проблема с блоком питания.
На мониторе появляется горизонтальная полоска – ремонт телевизора витязь заключается в устранении неполадки в микросхеме кадровой развертки.

Так как неисправность блока питания одна из самых распространенных проблем всех типов ТВ, то необходимо изучить ее подробнее.

Так как все модели ЖК-мониторов не имеют принципиально разных конструктивных отличий, поэтому ниже представленная схема может применяться для всех ТВ (Тошиба, Горизонт, Самсунг, Сони, Рубин).

Ремонт мониторов, оснащенных кинескопом, например таких, как (рубин, шарп 2002sc, сони тринитрон, ввк), а также ремонт телевизора Самсунг, Панасоник. всегда начинается проверки блока питания.

Тестирование выполняется с помощью лампы накаливания, но перед выполнением процедуры нужно обязательно отключить Sharp c2002sc, Самсунг или другой экран от нагрузки (каскад строчной развертки). Напряжение строчной развертки может варьироваться от 110 до 150 В, это зависит от размера кинескопа. Требуется найти в цепи ТВ конденсатор фильтра развертки. Далее нужно будет подключить лампочку, для того чтобы снять нагрузку, необходимо отпаять дроссель и предохранитель, через которые элемент СП потребляет питание. Такая схема применяется для экранов sharp c 2002sc.

После, адаптер питания подключить к электричеству и сделать замер напряжения, если значения будут превышать норму, то придется проверить цепь обратной связи блока питания. Если же БП в хорошем состоянии, то лампочка убирается, и все элементы припаиваются на место. Это основная информация, как отремонтировать телевизор своими руками.

Любому было бы жалко выкидывать телевизор стоимостью 1000$. Очевидно, что замена матрицы — это очень сложная и дорогая процедура, которую для бюджетных моделей можно даже и не применять. Особое значение вопрос ремонта принимает в крупных организациях, которые имеют в штате мастера. Как провести ремонт телевизора LG своими руками? Данный вопрос все чаще озадачивает пользователей, поскольку не все хотят прибегать к помощи специалистов. Давайте вместе сэкономим немного денег и обсудим основные моменты.

Сперва хотелось бы упомянуть старые добрые ЭЛТ-модели. Процент таких устройств до сих пор велик.

Телевизор имеет в своей конструкции предохранители, которые спасают пользователя от форс-мажорных ситуаций (перепады напряжения, короткие замыкания и т. д.). Поэтому ремонт нужно начинать с предохранителей. В нормальной ситуации через этот компонент проходит нулевой ток. Умельцы стали использовать данную особенность для своего блага: сгоревшую деталь потребуется вытащить и подсоединить к ее клеммам обычную лампу в 100 Вт. Это значение сопротивления станет неким ограничителем тока, что позволит электрической схеме прослужить немного дольше.

Важно! Таким же образом поступают, когда дополняют цепь ограничивающими резисторами. Лампа в этом случае также является индикатором, который дает пользователю понять, идет ли электрический ток.

В нормальной ситуации компонент мигнет и погаснет после включения ТВ. Стоит заметить, что работоспособность устройства пойдет немного в неправильном русле.

На какие еще компоненты следует обратить внимание? Давайте рассмотрим основные ситуации:

Диодный мост выходит из строя. Компонент занимается выпрямлением тока. Если цепь испытывает перепады напряжения, один из диодов может сгореть. Бывает даже так, что выходят из строя сразу два диода, поэтому поломку стоит определить при помощи “прозвонки”.
Резистор выходит из строя. Задача этой детали состоит в том, чтобы снимать потенциал с электронно-лучевой трубки. Если компонент перестанет выполнять свою работу, на экране телевизора появится “радуга”. Сгореть в этом случае может терморезистор или индуктивная петля. В этом случае просто отключаем питание и используем тестер для установки неполадки.

Ремонт кинескопных телевизоров своими руками — это самая обычная замена сгоревших компонентов, но как быть с современными моделями?

Не следует забывать и об общих указаниях. Желательно провести демонтаж основной платы, дабы избежать вероятности поражения электрическим током. Сперва потребуется разрядить электрод ЭЛ-трубки.

Важно! Во время проведения восстановительных работ старайтесь не касаться металлических частей.

Расположен данный компонент в районе резиновой прокладки:

Воспользуйтесь отверткой, для того чтобы поддеть резинку.
Раскачайте компонент и извлеките электрод ЭЛ-трубки.
Коснитесь стержнем корпуса устройства, тем самым разряжая деталь. Если вы сможете найти землю, то лучше воспользоваться ею. Самый идеальный вариант — это розетка европейского типа, в которую правильно подключены клеммы.
При разрядке вы должны услышать характерные щелчки. Разряжайте компонент, пока не перестанете их слышать.
Каждый телевизор имеет главную плату, которая и занимается “управлением” техникой. Извлеките эту деталь и осмотрите радиокомпоненты на плате.
Если потребуется, замените вздутые конденсаторы, резисторы и перегоревшие элементы.

Важно! Если вам так и не удалось самостоятельно отремонтировать телевизор, наверное, пришла пора заменить его на новую усовершенствованную модель. В нашем отдельном обзоре вы узнаете, какие марки телевизоров лучше.

Ремонт ЖК телевизоров своими руками — экран не светится. Данная проблемы может иметь решение, если знать общие принципы.

Читайте так же: Ремонт гбц москвич 412 своими руками

Случаи поломки такой техники немного сходят с вышеописанными для ЭЛТ-моделей. Очевидно, что здесь вряд ли найдутся какие-нибудь позисторы, поэтому потребуется лишь установить причину выхода подсветки из строя. Обычно такие телевизоры классифицируют по двум типам:

На базе газовых разрядных ламп.
На базе диодов.

Газовые лампы не имеют ничего общего с теми лампами, которые висят на потолках. Для проверки питания необходимо демонтировать заднюю стенку и визуально оценить работоспособность проводов, которые уходят внутрь матрицы. Для этого отсоединяем их от разъема и при помощи лампочки проверяем их работу.

Бывает и так, что подсветку осуществляет ряд источников света разрядного типа. В этом случае нужно будет постараться вытащить матрицу и включить устройство, посмотрев за тем, какая именно лампа не работает. Если вышедший из строя компонент был найдет, то ему потребуется найти замену.

Важно! Выбирайте комплектующие в соответствии с моделью вашего телевизора.

В некоторых моделях вообще нужно просто достать лампу с торца, не демонтируя матрицу. Проводники расположены с двух сторон и прикрыты специальной защитной прокладкой, которую нужно немного отодвинуть. Лампочка выпаивается и на ее место попадает новенький компонент.

Важно! Также при установке учитывайте позицию расположения: боковая или верхняя. Не стоит упускать из виду и те случаи, когда в одной ячейке используется несколько осветителей.

Если на экране красуется горизонтальная или вертикальная полоса, то корень проблемы следует искать в электроде развертки. Рекомендуем вам дать питание на другое устройство, которое имеет исправную матрицу, для того чтобы подтвердить это предположение.

Важно! Нерационально проводить замену кристаллов в тех моделях телевизоров, которые являются бюджетными. Скорее всего, выгоднее будет приобрести новое устройство. Возможно, подходящую модель вы найдете в нашей публикации «Лучшие LED телевизоры 32 дюйма».

Но не будем забывать о тех случаях, когда ТВ сломан, но вот матрица его исправна. Тогда проводить ремонт рекомендуется.

Самая распространенная поломка — это неполадки с кабелем. Чаще всего на него попросту наступают, что приводит к повреждению жилы или даже дорожки на микросхеме. Ресивер цифрового типа выполнен в виде небольшой микросхемы с экранирующим покрытием, именно поэтому сборка идет неотделимо от разъема кабеля.

Перед ремонтом такого компонента нужно аккуратно вытащить электронные компонент. Потом следует найти клей и паяльник, возвращая всю проводку на свои места.

Важно! При выборе нового телевизора не забывайте обращать внимание на разрешение экрана. Одной из новейших разработок является разрешение 4к. А перейдя по ссылке, вы найдете рейтинг телевизоров 4к.

https://youtube.com/watch?v=FZA5D_vUkok

Как вы могли понять, ремонт телевизоров самостоятельно не всегда требуется, поскольку не все случаи обойдутся вам в минимум инвестиций. Но если затраты относительно небольшие, то за восстановление браться определенно стоит.

Не секрет, что поломка телевизионного приемника может испортить настроение любому его владельцу. Возникает вопрос, где искать хорошего мастера, нужно ли везти аппарат в сервисный центр? На это нужно тратить свое время, и что немаловажно – деньги. Но, прежде чем вызывать мастера, если вы обладаете начальными знаниями по электротехнике и умеете держать в руках отвертку и паяльник, то ремонт телевизора своими руками в ряде случаев все же возможен.

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты. В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.
На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.

Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.

Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.

Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.

Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта. После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.

Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.

Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата. Читайте так же: Ремонт своими руками кухня в брежневке

Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.

Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.

Ремонт телевизоров своими руками, имеющих кинескоп, например, таких как: Рубин, Горизонт, Шарп 2002sc, телевизоров LG, а также ремонт телевизора Витязь, начинается с проверки БП на работоспособность (делается это в случае, если агрегат не включается). Проверяется она с помощью лампочки накаливания на 220 V и мощностью 60-100 Вт. Но перед этим обязательно отключите нагрузку, а именно выходной каскад строчной развертки (СР) — вместо него подключите лампу. Напряжение СР колеблется от 110 до 150 В, в зависимости от размера кинескопа. Необходимо найти во вторичной цепи конденсатор фильтра СР (значения его могут быть от 47 до 220 мкф и 160 – 200 В), стоящий за выпрямителем питания СР.

Для имитации нагрузки требуется подключить параллельно к нему лампу. Для снятия нагрузки, например, в распространенной модели Шарп 2002sc, необходимо найти и отпаять дроссель (находится после конденсатора), предохранитель и ограничительное сопротивление, через которые каскад СР получает питание.

Теперь необходимо подключить питание на БП, и при нагрузке измерить напряжение. Напряжение от 110 до 130 В должно быть, если кинескоп имеет диагональ от 21 до 25 дюймов (как в модели 2002sc). При диагонали 25-29 дюймов – 130-150 В соответственно. Если значения завышены, то потребуется проверка цепи обратной связи и цепи БП (первичной).

Следует учесть, что электролиты при длительной работе высыхают и теряют емкость, что, в свою очередь, влияет на стабильность работы модуля и способствует повышению напряжения.

При занижении напряжения необходимо протестировать вторичные цепи, чтобы исключить утечки и замыкания. После чего проверяются диоды защиты питания СР и диоды питания кадровой развертки. Если вы убедились, что БП исправен, то нужно отсоединить лампу и припаять обратно все детали. Такая проверка также может пригодиться, когда проводится ремонт телевизора Philips своими руками.

Еще одна встречающаяся поломка телика, которую можно устранить – это перегорание лампы подсветки экрана. При этом телеприемник после включения мигает индикатором несколько раз и не включается. Это значит, что после самодиагностики аппарат замечает неисправность, после чего происходит срабатывание защиты. Именно поэтому на экране нет изображения.

Для примера, был взят ЛСД телеприемник Sharp с этой неисправностью, хотя таким образом можно проводить и ремонт телевизора Самсунг, Сони Тринитрон, Рубин, Горизонт и др.

Чтобы починить телевизор, требуется снять с него заднюю панель. Для этого нужна отвертка или шуруповерт.

Далее нужно осторожно отсоединить шлейфы от матрицы.

Следующим шагом будет отсоединение панели управления от корпуса. Убирать ее не нужно, она еще понадобится для включения аппарата.

Оставшиеся шлейфы также требуется отсоединить. Затем необходимо снять корпус, на котором закреплены электронные платы.

Перед тем, как снять матрицу, откручивается передняя рамка. Снимаем саму матрицу и фильтры, отщелкиваем боковые крепления.

Подключаем питание и зажимаем несколько клавиш для входа в сервисное меню. Это позволит включить лампы на некоторое время.

На рисунке ниже видно, что после включения ламп, нерабочей оказалась 5-я сверху. Отсоедините ее, и замените на новую — теперь при проверке горят все лампы.

Сборка проходит в обратном порядке.

После этого, необходимо включить телеприемник и войти в сервисное меню для сброса счетчика ошибок лампы. Если этого не сделать, аппарат работать не станет. Войдя в меню, необходимо найти соответствующую строку и произвести сброс, выбрав ок. Теперь ремонт жк телеприемника закончен. Испытания показывают, что агрегат работает нормально.

Таким образом можно произвести ремонт телевизора Филипс и LG своими руками, и других LCD панелей, а также аппаратов с ЛЕД подсветкой (светодиодной). Обладателям последнего типа аппаратов стоит прочитать статью о ремонте LED подсветки, где подробно расписан весь процесс на примере телевизора LG.

Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

Читайте так же: Lg wd 10180 n ремонт своими руками замена амортизатора

В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.

Сгоревшие ключи инвертора

Для хорошего изображения на ЖК телевизоре матрица должна иметь хорошее освещение. В ЖК телевизорах подсветку обеспечивает инвертор напряжения выполненный на лампах, светодиодах или более продвинутой OLED (основанная на органических светодиодах) подсветкой. Подсветка должна обеспечивать равномерное освещение всей поверхности матрицы, достаточную яркость, быстрое реагирование на изменение яркости сигнала.

Самым распространенным признаком неисправности инвертора является отсутствие изображения при наличии звука. Хотя возможен и другой вариант, когда телевизор пытается включиться, но снова уходит в дежурный режим и звук не появляется.

Описать все возможные неисправности инверторов невозможно, поэтому в данной статье приведу основные, поняв суть которых Вы сможете осуществить ремонт инверторов напряжения ЖК телевизоров своими руками.

Вот некоторые признаки о неисправности инвертора:

Подсветка не включаются;
Подсветка включаются и тут же и выключаются;
Не включается после длительного периода простоя;
Мигание яркости экрана;
Неравномерность яркости экрана.

Но для начала разберемся в их устройстве.

Плата инвертора ЖК телевизора на 4 лампы

Устройство инвертора условно можно разделить на функциональные блоки, отсюда станет понятно, что все они схожи между собой.

Приведенная ниже принципиальная схема инвертора принадлежит к ламповой подсветке. Подключение ламп осуществляется по емкостной схеме, что обеспечивает постоянство их свечения в течение долгого времени и дает эффективное управление яркостью. Транзисторы Q1, Q2 – включение и включение инвертора.

Принципиальная схема инвертора

Блок (1) обеспечивает постоянным напряжением автогенератор с ключами ((4) обычно представляет собой два полевых транзистора, например APM4010 и APM4015), который включается и управляется сигналами ШИМ. Блок управления яркостью (2) и ШИМ (3) конструктивно выполнены обычно в одной микросхеме. Широтно-импульсный модулятор (ШИМ) контролирует нагрузку во вторичных цепях и при неисправности ламп не дает включиться автогенератору 4 , что убережет от выхода из строя ключей или трансформатора.

Нужный световой поток создают люминесцентные лампы (R) с холодным катодом (CCFL) располагающиеся за матрицей и равномерно освещают ее.

Инвертор должен обеспечивать несколько функций:

Изменять постоянное напряжение в высоковольтное переменное;
Обеспечивать регулировку яркости;
Стабилизировать ток ламп и регулировать его;
Обеспечивать защиту от КЗ и перегрузки.

Инвертор подсветки матрицы (для ламп) должен обеспечивать напряжение обычно вольт 600 с током нагрузки приблизительно 10 мА и обеспечивать максимальную яркость экрана около 250 кд/м2. При этом начальное выходное напряжение будет около 1600 В, а время срабатывания защиты — от 1 до 1,3 с. Для уверенного запуска, время срабатывания защиты подбирается раз в 10 больше времени старта.

При подаче напряжения от блока питания, сигнал (обычно 3-5 вольт) выйти из дежурного режима поступает приблизительно через 2 секунды после включения телевизора от главной платы и инвертор подсветки выходит в рабочее состояние.

Контроллер инвертора телевизора обеспечивает «мягкий» старт при пуске инвертора, а также защиту от КЗ и перегрузки. Если короткое замыкание длится менее 1 с, то работа инвертора продолжится, иначе он отключается.

Импульсы ШИМ идут на преобразователь, обычно сделанный по схеме полу — мостового генератора с самовозбуждением и запускают DC/DC-преобразователь и на вторичной обмотке трансформатора инвертора появляется напряжение для ламп подсветки.

Малая обмотка выполняет в схеме инвертора телевизора функцию обратной связи.

При «поджиге» ламп в начале работы, напряжение преобразователя возрастает до 1600 В, а и только потом инвертор переходит в рабочий режим. Неисправная лампа, конденсатор во вторичной цепи или КЗ вторичной обмотки приводит к срыву генерации.

Электрическая схема инвертора ноутбука HP.

Плата такого инвертора имеет небольшой размер и располагается внизу экрана. В данном случае контроллер U2 OZ9938 управляет ключами U1 AM4428 контакт CN1 идет на лампу. Питание идет по контактам VIN, минус GND, управление яркостью и включением на контакты DIM и ENA.

В принципе никакого особого отличия нет кроме изменения напряжений. Например инвертор lcd телевизора чаще используется напряжение 12 вольт. Выходное же может варьироваться от 60 до 100 вольт в основном. Такой разброс зависит от диагонали ТВ и соответственно количества светодиодов используемых для подсветки.

Любой немного разбирающийся в электронике и работающий паяльником и мультиметром, может выполнить ремонт инвертора своими руками, так как ничего сверхординарного в нем нет.

Чаще всего инвертор подсветки выходит из строя из-за поломок электролитических конденсаторов в блоке питания и фильтров питания самого инвертора. Теряя емкость, вздуваясь и замыкая цепь питания, они понижают напряжение. Ключи начинают работать с большей перегрузкой и сгорают.

В LCD телевизорах чаще сгорают сами диоды. При ремонте телевизора можно заменить всю ленту со светодиодами или проверить каждый и заменить по отдельности. Например у вас в телевизоре 3 полоски светодиодных лент по 7 диодов на каждой. Известно, что напряжение их питания 70 вольт. Делим и получаем 3,3 вольта ищем такой с мощностью 1 ватт для обеспечения нормальной яркости и делаем замену.

Модели современных инверторов весьма разнообразны, но принципы их построения и работы практически одинаковы, а это упрощает их ремонт.

✔ Обо мне ✉ Обратная связь
