Ремонт проекционных телевизоров своими руками

Самое подробное описание: ремонт проекционных телевизоров своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Невозможно современную квартиру или дом представить без видео- и аудиотехники. Данная аппаратура ежедневно эксплуатируется и поэтому ломается чаще других. Произвести ремонт телевизоров можно несколькими способами: отправить технику в сервисный центр, вызвать квалифицированного мастера на дом или произвести ремонт своими руками.

Перед тем как начинать ремонт телевизора, изначально необходимо убедиться, в чем проблема. Это поможет и в том случае, если ремонт вы будете производить своими руками, и тогда, когда придет мастер, вы ему сможете объяснить ситуацию.

Есть несколько видов неисправностей, которые чаще всего можно встретить при поломке телевизора.

  1. Техника не выключается. В независимости сломался кинескопный телевизор или современная ЖК модель, данная неисправность связана с перегоревшим предохранителем. Только вот разные модели имеют отличительные друг от друга детали. Также следует обратить внимание и на диодный мост – возможно, сгорел именно он.
  2. Как в отечественных, так и в импортных моделях часто может сбиваться потенциал, за функцию которого отвечает позистор.
  3. Если сломался монитор плазменного телевизора, тогда проблема, чаще всего, заключается в помехах или перепадах, могут появляться светлые либо темные полосы, изменяется цвет во время просмотра передачи или кинофильма.
  4. Проблема может быть и в поломке шнура или неисправности розетки.
Видео (кликните для воспроизведения).

Если брать во внимание все неприятности, перечисленные выше, стоит сказать, что наиболее сложной поломкой считается неисправность экрана. Например, на вашем мониторе после попадания жидкости на матрицу или удара телевизора проявляются светлые блики, тогда лучше нести его в телесервис. Здесь его обязательно отремонтируют, а если еще и гарантийный срок не вышел, то бесплатно или по сниженной цене.

Смотрите также – Как выбрать телевизор для дома в 2018 году?

Некоторые неисправности телевизоров можно попробовать устранить своими руками. И здесь неважно – это ЖК модели, LCD либо LED, мастера вызывать необязательно, если вы уверенны в своих силах. Вот только осторожность никогда не повредит, ведь такие модели телевизоров стоят недешево, и не имея опыта ремонта или знаний в данной области можно только навредить и усугубить поломку.

Перед тем, как начинать ремонт LED или LCD телевизоров, необходимо внимательно прочитать инструкцию, а также изучите принцип работы вашей модели. Любой человек, даже далекий от этой сферы поймет, что ремонт таких телевизоров, как LCD или LED будет отличаться от кинескопных моделей. В последнем случае вы гарантировано не столкнетесь с неисправным позистором. Здесь главное определить проблему, почему же не работает подсветка?

Если вы ремонтируете модели LCD, LED, тогда здесь разница будет только в том, какая подсветка применяется. Если это LCD телевизор, тогда подсветка производиться с помощью ламп люминесцентного или флуоресцентного характера. Для телевизоров LED подсветка производится с помощью светодиодов. На этом этапе различия ЖК моделей обычно и заканчиваются.

Поломка может заключаться только в том, что отсутствует питание, чтобы это проверить в ЖК телевизоре, вы можете своими руками сделать следующее:

  • открыть заднюю крышку модели;
  • провода, подсоединенные к матрице, снять;
  • рабочую лампу подсоединить к контактам;
  • есть и такие ЖК модели, в которых предусмотрен не один источник света. В этом случае необходимо протестировать все источники. Просто демонтируйте матрицу и подключите свой телевизор к сети – вы сможете увидеть, в каком светодиоде заключается проблема.

Когда будет определена поломанная лампа в LED или LCD телевизоре, необходимо произвести ее замену. Этот этап требует от мастера максимальной аккуратности, а также проявления особого внимания. В некоторых случаях лампа извлекается без извлечения матрицы, нужно только подвинуть элементы защиты с резиновой прокладкой и вытянуть лампочку с помощью паяльника. Подобным образом необходимо вмонтировать исправную лампочку. Теперь вас можно поздравить – вы своими руками произвели ремонт ЖК телевизора! Вот только обратите внимание на один важный нюанс – новая лампочка должна полностью отвечать параметрам и габаритам поломанной!

Чтобы произвести ремонт телевизоров самостоятельно, посмотрите внимательно на матрицу! Если здесь есть «нездоровые» полосы, тогда поломка заключается в матрице. Имеете новую деталь? Тогда все просто! Вы ее меняете и включаете телевизор, если он работает, значит, вы точно определили поломку.

Если причиной поломки ЖК телевизоров является экран, тогда лучше всего приобрести новые модели LCD либо LED техники. Менять экран LCD и LED моделей не рекомендуется, так как это нецелесообразно! Это касается и ЖК матрицы.

В чем может заключаться проблема неисправности плазменных телевизоров? Если необходимо произвести ремонт плазменных телевизоров, тогда действуйте по той же схеме, что описана выше. Просто адаптируйте ее к своему конкретному случаю. Это описание можно применять для любой модели плазменного телевизора, просто запаситесь заранее необходимым инструментом.

Хотя на сегодняшний день большинство пользователей предпочитает использовать плазму, но многие еще смотрят передачи по более устаревших кинескопных моделях. Давайте узнаем, как производить устранение поломки в таких телевизорах. Ниже приедена пошаговая инструкция, которая поможет вам произвести ремонт своими руками электронно-лучевого изделия.

  • При не включении такого устройства, проверяйте, прежде всего, предохранители. В таких телевизорах задняя часть состоит из панелей. Потому необходимо ту часть панелей открутить. Под такой панелей вы найдете плату и к предохранителю необходимо подключить клеммы питания. Они подключаются к обычной лампе накалывания, вернее к ее цоколю, после чего телевизор нужно подсоединить к сети. В том случае, если ваша техника исправна, лампа после включения потухнет, в противном случае, когда предохранитель перегорел, она либо вообще не будет работать, либо будет постоянно гореть.
  • Может поломаться и диодный мост. Только следует учитывать, что регулировать и ремонтировать его необходимо только после произведения прозвонки. В этом случае используется не только мультиметр, но и паспорт изделия, в котором указаны главные параметры данной модели.
  • Наиболее сложная поломка в телевизоре с кинескопом – это позистор. Чтобы произвести проверку своими руками, необходимо сначала отключить цепь питания, а затем и включить ее. В этом случае необходимо следить за лампой. Если рабочая лампа гаснет, тогда можно говорит, что позистор неисправный. Чтобы произвести ремонт, необходимо настроит сопротивление сети и только затеи поменять данную деталь.
Видео (кликните для воспроизведения).

Но не только дело может быть в позисторе, в кинескопных моделях сгорают транзисторы и конденсаторы. Диагностику данной поломки можно произвести и зрительно. Если почернел или же треснул конденсат, значит, заменяем его исправным аналогом. Теперь вы знаете, почему не работает телевизор и как его починит самостоятельно.

Читайте так же:  Фары на ваз 2110 ремонт своими руками

Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Fi.telemaster78.ru%2Fu%2F2e%2Fd300685b8111e486946565c0679388%2F-%2Fdlp-tech-2005-01

Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Fi.telemaster78.ru%2Fu%2F21%2F27237e5a9e11e4b1a95d4cc0679388%2F-%2F3lcd-tech-2007-02

Ремонт проекционного телевизора трудоемкий процесс связанный большими размерами и особенностями телевизора. Так, проекционные телевизоры на кинескопах имеет целых три кинескопа R, G, B, а также блок сведений и дополнительные катушки сведения. Одной из основных причин ремонта проекционных телевизоров на кинескопах является выгорание изображения при длительном использовании функции неподвижной картинки. Кроме того, в проекционных телевизорах изначально заложена невысокая яркость, поэтому в результате длительного использования повышенного уровня яркости может прогореть люминофорный слой, что потребует ремонта телевизора.
Частая причина ремонта проекционного телевизора с жидкокристаллической (ЖК) матрицей связана с отводом тепла. Принцип работы таких телевизоров основан на освещении кристаллов мощной лампой, от которой матрицы нагреваются и могут выйти из строя и потребовать ремонта. Также распространенной причиной ремонта такого проекционного телевизора является достаточно ограниченный срок работы проекционной лампы, который может сократиться еще больше при недостаточном охлаждении.
Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Fstereo.ru%2Fbefore%2Fimages%2Farticles%2F252%2Fimg_big2_0

Проекционные телевизоры преимущества и недостатки

Проекционные телевизоры очень популярны, т. к. им нет равным по величине получаемого изображения, в этом плане они чемпионы. Кроме того, данные телевизоры имеют прекрасное качественное изображение естественных цветов.

Проекционные телевизоры относят к элитным телевизорам. Изображение у такого телевизоре получается на просветном (для проекционных) и отражающем (для проекторов) экране. Проекционные телевизоры могут иметь большой экран (до 60″). А изображение проекторов доходит до нескольких метров.

По принципу действия такие телевизоры делят на две группы: телевизоры с фронтальной проекцией и телевизоры с обратной проекцией (rear projection ), когда источник изображения установлен позади экрана.

По типу источника формирования изображения выделяют следующие разновидности: на кинескопах ( CRT ), на ЖКД ( LCD) матрицах, на микрозеркалах (DLP). По внутреннему строению все эти разновидности проекционных телевизоров очень похожи, отличаются они только принципом формирования картинки.

Проекционные телевизоры на кинескопах – CRT – модели ( Cathode Ray Tube). Конструкции данных моделей уже давно отработаны. Обычно данные телевизоры представляют напольные аппараты, нижняя часть которых – проекционные трубки с объективами, акустические системы и электроника, а верхняя – зеркало и просветный экран. Изображение формируется следующим образом: от трех очень ярких небольших кинескопов основных цветов лучи проходят длинный ломанный путь через систему оптических линз, зеркал, призм , спрятанных в корпусе телевизора и проецируется на экран. Это приводит к значительному увеличению изображения и это изображение выводится на достаточно большой экран. Данные телевизоры имеют 50 Гц и 100 Гц частоту сканирования. Преимущества тут на стороне 100 Гц моделей, т. к. они имеют более живую, четкую и стабильную картинку. Это очень важная характеристика, потому что изображение выводится на большой экран, где погрешности более заметны. Оптическая система должна увеличить картинку с маленького экрана трубки и донести ее без потерь до большого экрана.

Трубки в данных телевизорах должны иметь большую яркость. А это, в свою очередь, создает большую тепловую нагрузку на люминофор. Это создает проблему невысокой яркостипроекционных телевизоров на кинескопах. Учитывая это, не рекомендуется оставлять надолго стоп-кадр, не повышать чрезмерно яркость, не запускать на таких телевизорах компьютерные игры, т к. все вышесказанное может привести к прожиганию люминофора, а это выведет из строя телевизор. Еще одной негативной стороной данных телевизоров есть ” выгорание” неподвижной части изображения при длительном просмотре.

Конструкторы постоянно борются с этой проблемой, поэтому современные модели имеют растровые поверхности экрана с микроскопическими полосками, что позволяет увеличить яркость изображения. Данные поверхности направляют световой поток в сторону зрителей. Но при этом создается возможность потемнения изображения или же приобретения им голубого оттенка при просмотре телевизора сбоку. Поэтому при выборе модели телевизора обязательно обратите на это внимание.

У CRT-моделей на экране могут образовываться радужные окантовки силуэтов. Это связано с проблемой сведения, т е. не четко сводятся картинки 3 цветов. Но и эта проблема стала решаемой благодаря встроенным в экран датчикам для точного совмещения лучей. В одних моделях сведение настраивается автоматически, в других -нужно отрегулировать вручную. Но делать это нужно не ранее 20 минут после включения, чтобы все трубки достаточно прогрелись.

Следует также сказать, что данные телевизоры стоят значительно дешевле “плазмы” и LCD- телевизора, но они более объемные и тяжелые.

Проекционные телевизоры на LCD (LCD)-матрицах. Сейчас данные телевизоры пользуются очень высоким спросом. Они имеют три матрицы основных цветов (RGB)или одну трехцветную матрицу. В LCD- экране на изображение направляется мощная лампа, которая формирует изображение прямо на матрице. Затем лучи проходят через систему линз к наклоненному зеркалу и отражаются на экране. Пучок света проходит через несколько экранов, формируя изображение: экран Френеля , предназначенный для того, чтобы развернуть луч перпендикулярно плоскости экрана; экран рассеивания, который усиливает частоту и контрастность изображения через поглощение внешнего источника света, через него и видно изображение; защитный экран, который предохраняет от царапин и механических повреждений.

Данные телевизоры привлекают внимание покупателей своей компактностью, небольшими габаритами, сравнительно небольшой стоимостью. Они имеют яркий большой экран, обладают высоким разрешением. Изображение на экране такого телевизора четкое, не мерцает. Качество изображения очень детальное, что создается пикселями; аналоговый сигнал преобразуется в цифровой.

К недостаткам проекционных телевизоров на LCD-екранах относят проблемы с естественной цветоподачей, небольшой угол обзора, проблема отвода тепла матриц, т. к. матрицы просвечивает мощная лампа. Иногда за движущимися объектами виден “шлейф”.

Проекционные телевизоры на микрозеркалах ( DLP). Это разработка фирмы Texas Instruments. В основе системы лежит микросхема – DMD-чип, внутри которого лежит около двух миллионов микрозеркал, каждое из которых формирует точку изображения в определенном месте экрана.

В 1996 году данная фирма представила свой цифровой проекционный блок, запатентованный под торговой маркой DLP (Digital Light Processing – цифровая обработка света). Данная разработка была продвинута на рынок в виде полностью законченного оптико-механического модуля (Optical Engine), который содержал чипы DMD (Digital Micromirror Device), электронику управления и оптическую систему с источником света и вентилятором. В результате на рынке появилось несколько моделей данных проекторов, в которых было разное количество чипов ( 1 – 3 ). Самые мощные модели содержат 3 чипа.

Каков же принцип работы данных аппаратов?Проекционная лампа создает световой поток. Световой поток измеряется в люменах. Аттестуется величиной ANSI -лм, вычисляемой как полусреднее значение результатов измерения освещенности в 9 равномерно распределенных точках контрольного экрана площадью 0,5 кв. м при минимальном фокусном расстоянии проекционного объектива. Этот световой поток, пройдя конденсорную систему с тепловым ИК-фильтром, зеркалами, призму полного внутреннего отражения, поступает на комбинированную светоделительную призму. Эта призма выделяет из потока составляющие первичных цветов и направляет их на поверхности микрозеркальных чипов соответствующих каналов. Отраженные чипами промодулированные составляющие цветов объединяются комбинированной призмой в общий световой поток, который потом поступает в проекционный объектив.

Читайте так же:  Ремонт турбин в своими руками

Преимуществом DLP – проекторов является хорошая общая контрастность, отсутствие на экране контурных шлейфов, т. е. очень четкие контуры изображения, точная цветопередача, высокая яркость. Кроме того, у микрозеркал отсутствует эффект засветки белыми пикселями соседних черных пикселей, Что обеспечивает лучшую контрастность изображения и передачу тонких линий. Все сказанное выше говорит о том, что данные модели обеспечивают высокое качество цветного изображения.

Трехчиповые аппараты стоят очень дорого. Это десятки тысяч долларов. Значительно дешевле стоят модели с одним чипом (от трех тысяч долларов). Но это вызывает дополнительную нагрузку на глаза зрителей, поскольку в систему добавляется вращающийся цветоделительный диск, на котором находятся окошки, последовательно окрашенные в основные цвета, и глазу приходится выполнять операцию усреднения цветности, т. к. изображение на всем экране появляется последовательно в трех первичных цветах. Частота смены цветов в аппарате с вращающимся светофильтром порядка 150 Гц. Это может оказаться недостаточным для устранения вышеизложенных проблем. Секретами создания новых одночиповых проекторов владеют очень мало фирм. Это американская компания InFocus, норвежская Davis , японская Plus.

Существуют аппараты на двух чипах: один используется для красного цвета, а другой – для остальных. Данная система дешевле трехчиповой. Ослабевает нагрузка на глаза, т к. последовательная передачи цветов ускоряется, снижается эффект “мелькания радуги”.

Основным недостатком проекционных систем является высокая цена и ограниченный срок службы проекционной лампы (несколько тысяч часов). Поскольку лампа достаточно мощная, то она должна хорошо охлаждаться. А это вентилятор, который может создавать дополнительный шум. При пропадании питающего напряжения лампа резко перегревается, т. к. вентилятор перестает работать и лампа не охлаждается.

У вас сломался проекционный телевизор? Возникает вопрос, что делать, чинить старый или купить новый?

Как определить стоимость ремонта проекционного телевизора.

Вам достаточно позвонить по вышеуказанному телефону, опытный мастер-консультант в 80% случаев по телефону определит стоимость ремонта вашего проекционного телевизора.

Дело том что проекционные телевизоры имеею свои типовые неисправности.

По статистике 8 из 10 поломок носит типовой характер. Вам достаточно назвать мастеру марку и модель проекционного телевизора и описать характер поломки.

Марку и модель можно посмотреть на задней крышке телевизора. Консультация мастера по телефону поможет вам определиться и решить что делать дальше купить новый телевизор или делать заявку на ремонт старого телевизора.

Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftv-servis-tv.ru%2Fdata%2FIMG_2059

На фото для примера изображена наклейка с задней панели проекционного телевизора марки Samsung модель SP-47Q7HFR.

Наиболее часто встречающаяся поломка данной модели это несведение лучей.

Изображение двоится и расплывается, невозможно свести лучи в меню сведения. Настройки не помогают.

Данная поломка устраняется заменой микросхем сведения STK392-040 на плате модуля сведения АА41-00601С.

На фото изображена плата AA41-00601 c двумя микросхемами сведения STK392-040 которые необходимо заменить.

Несмотря на то, что как правило выходит из строя одна из микросхем, желательно заменить обе иначе через некоторое время данная поломка может проявиться снова.

Микросхема ST392-040 является трехканальным усилителем мощности. В двух микросхемах 6 каналов усиления по два на каждый цвет, красный, синий, и зелёный.

Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftv-servis-tv.ru%2Fdata%2FIMG_2063

Два канала на каждый цвет нужны для вертикальной и горизонтальной коррекции лучей.

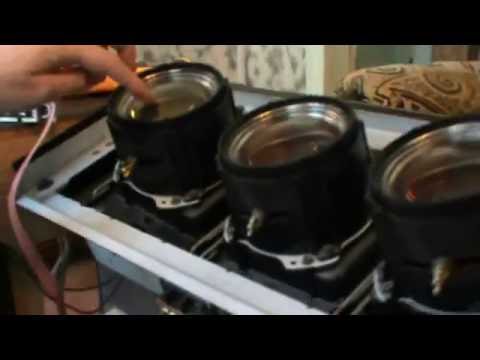

На этой фотографии изображены три кинескопа-прожектора проекционного телевизора Самсунг SP-47Q7HFR.

В любом случае починить проекционный телевизор обойдётся дешевле чем купить новый!

Ремонт телевизора своими руками дело ответственное, так как на сегодняшний день на рынке представлено большое количество различных моделей (ЖК, ЛСД, кинескопные), каждая из которых имеет свои технологические особенности. Поэтому подход к каждому виду ТВ индивидуален в некоторых случаях потребуются специальные навыки (знание электроники, опыт работы с паяльной станцией).

Прежде чем приступить к ремонту телевизионной техники, необходимо выяснить причину неполадки.

Самые распространенные проблемы:

  1. Экран ТВ не включается – такое может произойти и со старым кинескопным экраном и с самой современной телевизионной панелью. В основном данный симптом характерен для сгоревшего предохранителя. При ремонте следует учитывать тот факт, что для каждой модели нужно подбирать соответствующий предохранитель. А также специалисты рекомендуют обратить внимание на диодный мост, блок питания, провод, возможно причина неисправности кроется в этих элементах. Читайте также, что делать если телевизор Самсунг не включается.
  1. Тусклая, еле заметная картинка – такая поломка случается с мониторами типа ЖК/LCD. Наиболее вероятная причина неисправности: вышедшие из строя диоды, подсветка устройства.
  2. Отсутствует звук, экран «хрипит» – скорее всего, из строя вышел звуковой усилитель или микросхема.Читайте также, что делать если звук есть, а изображение отсутствует.
  3. Монитор светится, нет изображения – возможно, причина неполадки в видеопроцессоре или в приемном блоке.

Следует знать, что если при визуальном осмотре телевизионной техники будет обнаружено потемнение платы или разрыв элементов, то сразу приступать к замене деталей не рекомендуется. Так как такие факторы указывают на короткое замыкание, которое могло произойти в другом отделе телевизора. Поэтому если не устранить причину замыкания, а просто сменить вышедшие из строя элементы, то ситуация повторится.

Для ремонта телевизионного оборудования могут потребоваться следующие инструменты и техника:

  • набор отверток;
  • ключи шестигранники (в редких случаях);
  • плоскогубцы;
  • паяльная станция (для ремонта современных мониторов);
  • схема экрана (можно скачать в интернете);
  • мультиметр;
  • осциллограф.

Со многими неполадками жидкокристаллических экранов можно вполне справиться самостоятельно. Но следует знать, что эти экраны требует к себе более бережного обращения, чем например, кинескопные телевизоры.

Первым делом пользователю необходимо изучить инструкцию своей модели, и только после этого приступать ремонту LCD или LED экрана. Следует знать, что у LCD телевизоров подсветка осуществляется с помощью флуоресцентных лампочек, а на ЛЕД используются светодиоды.

Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftelevopros.ru%2Fwp-content%2Fuploads%2F2017%2F04%2FSvetodiodnaya-linejka-e1492692186154

Возможно, телевизор не функционирует из-за отсутствия питания, чтобы это проверить, нужно выполнить следующие действия:

  1. Открыть при помощи инструментов заднюю крышку жидкокристаллического телевизора.
  2. Отсоединить провода, которые подключены к матрице устройства.
  3. Подсоединить к контактам исправную лампочку.
  4. На некоторых панелях предусмотрено несколько источников света, в таком случае они также должны пройти проверку. Выполнить это можно следующим образом: вытащить матрицу ТВ и подключить в сеть, сразу станет понятно, какая лампа вышла из строя.

После того как неисправный светильник будет обнаружен, необходимо его заменить. Эта процедура должна выполняться максимально аккуратно. В большинстве случаях лампу можно достать даже, не извлекая матрицу – нужно отодвинуть элементы защиты и достать перегоревшую деталь при помощи паяльной станции. Затем таким же способом устанавливается новая лампа, Важное правило – новая лампа должна быть полностью идентична старой.

Читайте так же:  Ремонт печи штукатурка своими руками

Еще одной распространенной проблемой таких моделей является повреждение монитора. Но в таком случае проводить ремонт LCD телевизоров не целесообразно, так как проще купить новый экран. Такая схема проверки может применяться также для ремонта плазменных телевизоров всех типов. Читайте также, как починить самостоятельно ЛЕД подсветку.

У каждого производителя есть свои слабые места, поэтому ниже представлена подборка самых распространенных поломок жидкокристаллических экранов.

Часто пользователи этого бренда сталкиваются с такой проблемой, что при включении устройство не прерываясь пищит. Такой симптом обычно говорит, что произошла утечка. Рекомендуется попробовать произвести замену диода предвыходного каскада.

Еще одной распространенной неполадкой является самостоятельное включение и отключение монитора. В основном причиной этой поломки является вышедший из строя транзистор, необходимо произвести замену. Такие неисправности рекомендуется устранять самостоятельно только людям имеющие опыт в ремонте телеоборудования.

Ремонт телевизора Philips своими руками рекомендован в том случае если проблема незначительная: сбились настройки, требуется замена кабеля.

Если же поломка сложная, то лучше доверить ее устранение специалистам, которые не только профессионально выполнят ремонт, но и выдадут гарантию. Потому если отремонтированный экран вновь перестанет работать, то пользователь может потребовать возврата денег.

У владельцев плоских экранов LG может возникнуть проблема с сохранением настроек. Такая неполадка не требует обращение к мастерам, ремонт телевизора LG можно выполнить самостоятельно. Достаточно перевести устройство на другой режим работы, и все настройки будут сохраняться.

Также как, и в случае с другими моделями ЖК, если проблема серьезная, то ремонт телевизора LG своими руками выполнять не рекомендуется, лучше обратиться к специалистам.

Несмотря на то, что на сегодняшний день большинство потребителей отдает предпочтение самым современным плазмам, кинескопные экраны тоже все еще пользуются спросом. У таких телевизоров есть свои преимущества: они недорого стоят, легки в управление, а качество передаваемой картинки по-прежнему высокое.

Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftelevopros.ru%2Fwp-content%2Fuploads%2F2017%2F04%2Ftelevizor-s-kineskopom-e1492692228268

Основные неполадки кинескопных устройств:

  • кинескопный телевизор не включается – также как, и на устройствах другого типа в первую очередь нужно проверить целостность предохранителей;
  • неисправность диодного моста – частая проблема кинескопных приемников, починить телевизор можно, только после выполнения «прозвона», из оборудования понадобится мультиметр;
  • поломка позистора – считается самой серьезной проблемой, для того чтобы произвести проверку, необходимо цепь питания телевизора выключить, затем снова запустить. После, наблюдать за лампой, если она гаснет, это значит, что позистор вышел из строя. В первую очередь нужно отрегулировать сопротивление сети, а затем произвести замену детали;
  • перегорание транзистора или конденсатора – такую неполадку легко заменить при визуальной проверке (на детали нагар черного цвета), ремонт осуществляется путем замены детали.

Ниже представлен список неполадок, с которыми сталкиваются владельцы кинескопных телевизоров.

  1. Телевизор Рубин при подключении громко гудит – скорее всего, нужно произвести замену фотоприемника.
  2. Рубин не включается, индикатор не горит – скачки напряжения в транзисторе.
  1. У телевизора Горизонт отсутствует синий оттенок, а также нарушен баланс белого цвета – в основном это происходит из-за обрыва резистора.
  2. Звук есть, нет изображения – причина неполадки заключается в плохом контакте разъеме питания платы экрана. Рекомендуется при помощи паяльника впаять жгут в плату телевизора Горизонт.
  1. Экран не включается – проблема с блоком питания.
  2. На мониторе появляется горизонтальная полоска – ремонт телевизора витязь заключается в устранении неполадки в микросхеме кадровой развертки.

Так как неисправность блока питания одна из самых распространенных проблем всех типов ТВ, то необходимо изучить ее подробнее.

Так как все модели ЖК-мониторов не имеют принципиально разных конструктивных отличий, поэтому ниже представленная схема может применяться для всех ТВ (Тошиба, Горизонт, Самсунг, Сони, Рубин).

Ремонт мониторов, оснащенных кинескопом, например таких, как (рубин, шарп 2002sc, сони тринитрон, ввк), а также ремонт телевизора Самсунг, Панасоник. всегда начинается проверки блока питания.

Тестирование выполняется с помощью лампы накаливания, но перед выполнением процедуры нужно обязательно отключить Sharp c2002sc, Самсунг или другой экран от нагрузки (каскад строчной развертки). Напряжение строчной развертки может варьироваться от 110 до 150 В, это зависит от размера кинескопа. Требуется найти в цепи ТВ конденсатор фильтра развертки. Далее нужно будет подключить лампочку, для того чтобы снять нагрузку, необходимо отпаять дроссель и предохранитель, через которые элемент СП потребляет питание. Такая схема применяется для экранов sharp c 2002sc.

После, адаптер питания подключить к электричеству и сделать замер напряжения, если значения будут превышать норму, то придется проверить цепь обратной связи блока питания. Если же БП в хорошем состоянии, то лампочка убирается, и все элементы припаиваются на место. Это основная информация, как отремонтировать телевизор своими руками.

Без видео- и аудио техники уже мало кто представляет полноценное жилище, и именно из-за регулярного и интенсивного использования именно этот тип аппаратуры чаще всего подвергается поломкам. Ремонт телевизоров можно провести на дому, если вызвать мастера, или проделать всю работу самостоятельно.

Перед началом ремонтных работ следует определить, что именно сломалось в телевизоре. В любом случае, это значительно облегчит как самостоятельный процесс починки, так и разъяснение сути проблемы телемастеру.

Изображение - Ремонт проекционных телевизоров своими руками proxy?url=https%3A%2F%2Fwww.asutpp.ru%2Fwp-content%2Fuploads%2F2015%2F06%2Fkonstrukciya-samsung

Фото – конструкция Samsung

Основные виды неисправностей:

  1. Устройство не включается. Как в кинескопных моделях, так и у более современных ЖК-телевизоров, неисправность возникает из-за сгоревшего предохранителя. Но в разных приборах он может быть представлен различными деталями. В то же время, проблема может заключаться в сгоревшем диодном мосту; Изображение - Ремонт проекционных телевизоров своими руками proxy?url=https%3A%2F%2Fwww.asutpp.ru%2Fwp-content%2Fuploads%2F2015%2F06%2FkineskopФото – кинескоп
  2. У импортных и отечественных проекционных телевизоров очень часто сбивается потенциал. За эту функцию отвечает позистор;
  3. Поломки плазменных мониторов. Сюда можно отнести изменение цвета, перепады, помехи или темные (светлые) полосы у цветных телевизоров во время трансляции;
  4. Но иногда проблемы включения или работы определенных функций заключатся в неисправности шнура питания или розетки.

Из всех перечисленных неприятностей сложнее всего исправить поломки экрана. К примеру, если на мониторе появились светлые блики после удара или попадания воды на матрицу – то лучше сразу отнести прибор в сервисный центр, где его смогут отремонтировать по гарантии.

Изображение - Ремонт проекционных телевизоров своими руками proxy?url=https%3A%2F%2Fwww.asutpp.ru%2Fwp-content%2Fuploads%2F2015%2F06%2Fdetali

Фото – детали

Но большинство ремонтных работ можно легко провести своими руками. Рассмотрим по порядку, как осуществить срочный ремонт домашних LCD и LED телевизоров Thomson (Томсон), Sharp (Шарп), Самсунг, Panasonic (Панасоник) и других моделей:

  1. Разница вышеописанных видов телевизоров заключается в разной подсветке, но принципиально их схемы работы очень похожи. В ЛСД-телевизорах монитор подсвечивается люминесцентными светильниками, а в ЛЕД – светодиодами. Поэтому, если монитор не включается, сразу нужно проверить поступает ли на подсветку питание;
  2. Независимо от марки, снимается задняя панель. Она прикручена к основанию при помощи шурупов. После этого нужно снять с матрицы провода питания сети (предварительно выключите устройство из розетки); Изображение - Ремонт проекционных телевизоров своими руками proxy?url=https%3A%2F%2Fwww.asutpp.ru%2Fwp-content%2Fuploads%2F2015%2F06%2Fzadnyaya-panelФото – задняя панель
  3. Для проверки их работоспособности нужно к контактам подключить самую обычную лампу. Чаще всего используется на 100 Ватт;
  4. Нужно отметить, что у современных Toshiba (Тошиба), Sony (Сони), Philips (Филипс) к схеме может подключаться несколько источников подсветки, поэтому нужно будет проверить каждый по отдельности; Изображение - Ремонт проекционных телевизоров своими руками proxy?url=https%3A%2F%2Fwww.asutpp.ru%2Fwp-content%2Fuploads%2F2015%2F06%2FmatricaФото – матрица
  5. Для тестирования матрица снимается, к контактам подключается лампа и провод питания включается в сеть. Если он исправен – то лампа загорится. Если нет – то потребуется замена кабеля или ремонт отдельных нитей.
Читайте так же:  Ремонт робота пылесоса панда своими руками

Помимо этого может перегореть определенный участок подсветки.

В разных моделях телетехники замена лампы производится по-разному. Скажем, у многих телевизоров Daewoo, Akai и Hitachi для демонтажа сгоревшей лампы нужно будет вынимать из панели матрицу, и переустанавливать на ней элемент. В то же время, у некоторых Rolsen (Ролсен) и Funai можно будет поменять горевшую лампочку или диод без её демонтажа. В зависимости от конструкции понадобится отогнуть (отпаять) контакты, вынуть прокладку и аккуратно извлечь из корпуса сгоревший элемент. На его место устанавливается полностью аналогичная лампа, как по параметрам, так и по размерам.

Изображение - Ремонт проекционных телевизоров своими руками proxy?url=https%3A%2F%2Fwww.asutpp.ru%2Fwp-content%2Fuploads%2F2015%2F06%2Fustrojstvo-lcd-monitora

Фото – устройство LCD-монитора

У многих китайский моделей телетехники – CTV, ВАО, BBK, при разборке Вы можете увидеть светлые полосы на матрице. Они свидетельствуют о поломке именно этого элемента. Из-за каких-то внешних факторов деталь перестала работать и окислилась. В таком случае нужно подобрать идентичный по показателям элемент и установить его на место неисправного.

В отличие от старых стационарных кинескопных или переносных моделей, плазменные и ЕД-варианты очень редко подлежат ремонту при поломке экрана. Это очень трудоемкий процесс, поэтому даже не все профессиональные мастерские берутся за такую работу. В большинстве случаев, если монитор треснул, то дешевле и проще будет купить новый телек, чем ремонтировать старый.

Видео: ремонт телевизора PHILIPS

Несмотря на тотальное использование плазмы, у многих хозяев до сих пор стоят уже более устаревшие кинескопные телевизоры (скажем, фирмы Витязь, Элт, Рубин, Горизонт, JVC). Пошаговая инструкция, как производятся ремонтные работы на электронно-лучевых моделях:

Советы, как проверить позистор телевизора, могут быть разные, но любой профессиональный телемастер порекомендует Вам измерить сопротивление между его контактами. Их у детали четыре, т. е., две пары. Меду одной сопротивление может доходить до 600 Ом, в то время, как у другой находиться в диапазоне 1–5 Ом. Но это только теоретическая проверка, для более точной диагностики придется выпаивать позистор.

Помимо этого у кинескопных телевизоров очень часто сгорают конденсаторы и транзисторы. Их можно диагностировать даже зрительно. Они вздуваются или меняют цвет на плате. Если Вы увидели, что конденсатор почернел или треснул – то его нужно заменить рабочим аналогом.

Не секрет, что поломка телевизионного приемника может испортить настроение любому его владельцу. Возникает вопрос, где искать хорошего мастера, нужно ли везти аппарат в сервисный центр? На это нужно тратить свое время, и что немаловажно – деньги. Но, прежде чем вызывать мастера, если вы обладаете начальными знаниями по электротехнике и умеете держать в руках отвертку и паяльник, то ремонт телевизора своими руками в ряде случаев все же возможен.

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

  1. Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты. В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
  2. Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.
  3. Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage001-11
  4. На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
  5. Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.
    Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage003-7

Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.
Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage005-10

  • Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
  • Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
  • Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта. После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.
    Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage007-7
  • Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
  • Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.
    Читайте так же:  Ремонт мотора ветерок 12 своими руками

  • Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.
    Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage009-8
  • Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.

    Ремонт телевизоров своими руками, имеющих кинескоп, например, таких как: Рубин, Горизонт, Шарп 2002sc, телевизоров LG, а также ремонт телевизора Витязь, начинается с проверки БП на работоспособность (делается это в случае, если агрегат не включается). Проверяется она с помощью лампочки накаливания на 220 V и мощностью 60-100 Вт. Но перед этим обязательно отключите нагрузку, а именно выходной каскад строчной развертки (СР) — вместо него подключите лампу. Напряжение СР колеблется от 110 до 150 В, в зависимости от размера кинескопа. Необходимо найти во вторичной цепи конденсатор фильтра СР (значения его могут быть от 47 до 220 мкф и 160 – 200 В), стоящий за выпрямителем питания СР.

    Для имитации нагрузки требуется подключить параллельно к нему лампу. Для снятия нагрузки, например, в распространенной модели Шарп 2002sc, необходимо найти и отпаять дроссель (находится после конденсатора), предохранитель и ограничительное сопротивление, через которые каскад СР получает питание.

    Теперь необходимо подключить питание на БП, и при нагрузке измерить напряжение. Напряжение от 110 до 130 В должно быть, если кинескоп имеет диагональ от 21 до 25 дюймов (как в модели 2002sc). При диагонали 25-29 дюймов – 130-150 В соответственно. Если значения завышены, то потребуется проверка цепи обратной связи и цепи БП (первичной).

    Следует учесть, что электролиты при длительной работе высыхают и теряют емкость, что, в свою очередь, влияет на стабильность работы модуля и способствует повышению напряжения.

    При занижении напряжения необходимо протестировать вторичные цепи, чтобы исключить утечки и замыкания. После чего проверяются диоды защиты питания СР и диоды питания кадровой развертки. Если вы убедились, что БП исправен, то нужно отсоединить лампу и припаять обратно все детали. Такая проверка также может пригодиться, когда проводится ремонт телевизора Philips своими руками.

    Еще одна встречающаяся поломка телика, которую можно устранить – это перегорание лампы подсветки экрана. При этом телеприемник после включения мигает индикатором несколько раз и не включается. Это значит, что после самодиагностики аппарат замечает неисправность, после чего происходит срабатывание защиты. Именно поэтому на экране нет изображения.

    Для примера, был взят ЛСД телеприемник Sharp с этой неисправностью, хотя таким образом можно проводить и ремонт телевизора Самсунг, Сони Тринитрон, Рубин, Горизонт и др.

      Чтобы починить телевизор, требуется снять с него заднюю панель. Для этого нужна отвертка или шуруповерт.
      Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage011-7

    Далее нужно осторожно отсоединить шлейфы от матрицы.
    Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage013-6

  • Следующим шагом будет отсоединение панели управления от корпуса. Убирать ее не нужно, она еще понадобится для включения аппарата.
    Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage015-4
  • Оставшиеся шлейфы также требуется отсоединить. Затем необходимо снять корпус, на котором закреплены электронные платы.
    Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage017-5
  • Перед тем, как снять матрицу, откручивается передняя рамка. Снимаем саму матрицу и фильтры, отщелкиваем боковые крепления.
    Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage019-5
  • Подключаем питание и зажимаем несколько клавиш для входа в сервисное меню. Это позволит включить лампы на некоторое время.
  • На рисунке ниже видно, что после включения ламп, нерабочей оказалась 5-я сверху. Отсоедините ее, и замените на новую — теперь при проверке горят все лампы.
    Изображение - Ремонт проекционных телевизоров своими руками proxy?url=http%3A%2F%2Ftehnika.expert%2Fwp-content%2Fuploads%2F2017%2F02%2Fimage021-4
  • Сборка проходит в обратном порядке.
  • После этого, необходимо включить телеприемник и войти в сервисное меню для сброса счетчика ошибок лампы. Если этого не сделать, аппарат работать не станет. Войдя в меню, необходимо найти соответствующую строку и произвести сброс, выбрав ок. Теперь ремонт жк телеприемника закончен. Испытания показывают, что агрегат работает нормально.
  • Таким образом можно произвести ремонт телевизора Филипс и LG своими руками, и других LCD панелей, а также аппаратов с ЛЕД подсветкой (светодиодной). Обладателям последнего типа аппаратов стоит прочитать статью о ремонте LED подсветки, где подробно расписан весь процесс на примере телевизора LG.

    Среди типичных и простых причин того, что телик не включается, может выступать пульт ДУ или отсутствие сигнала от антенного кабеля.

    Если телевизор не включается с пульта, для начала, необходимо убедиться в годности батареек. Если они севшие – замените их. Часто телеприемник не может включиться из-за загрязнения контактов под кнопками. Для этого его можно разобрать самому, и очистить контакты мягкой тканью от скопившейся грязи. Если ваш пульт падал, то возможно повреждение кварцевого излучателя. В таком случае он подлежит замене. Ну а если вы залили ПДУ водой или какой-либо другой жидкостью, и он после разборки и просушки не заработал, то его придется заменить на новый.

    Более подробно о починке пульта ДУ можно узнать из следующего видео или статьи.

    При ремонте телевизоров LG, Sharp c ЖК дисплеем, Рубин, Горизонт с такими же экранами, часто возникает ситуация, когда при вполне исправном аппарате не происходит его включение. Оказывается, причиной может послужить отсутствие ТВ сигнала в антенном кабеле. Происходит это из-за срабатывания защиты шумоподавления (в теликах Рубин, ее стали ставить не так давно), и агрегат переходит в режим ожидания. Поэтому, если вы обнаружили свой телик в нерабочем состоянии, не стоит паниковать, а требуется проверить наличие сигнала от передающей станции.

    В заключение можно сказать — когда вы принимаете решение о самостоятельном ремонте телеприемника, следует трезво оценивать свои способности и знания в этом деле. Если вы чувствуете себя не уверенно, то лучше это дело доверить телемастеру, тем более, что 220 В никто не отменял, и незнание элементарных правил безопасности может повлечь за собой неприятные последствия.

    Изображение - Ремонт проекционных телевизоров своими руками 12342352113
    Автор статьи: Антон Кислицын

    Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

    Обо мнеОбратная связь
    Оцените статью:
    Оценка 4.8 проголосовавших: 6

    ОСТАВЬТЕ ОТВЕТ

    Please enter your comment!
    Please enter your name here
