Ремонт пневматических ружей, винтовок, пистолетов может проводиться самостоятельно. Для этого потребуется внимательность и аккуратность при разборке устройства и совершении манипуляций с деталями, их замене. При ремонтных работах можно не только восстановить оружие, находящееся в аварийном состоянии, но и улучшить качество его работы, по сравнению с первоначальным состоянием.

Особенности ремонта деталей пневматического оружия:

Ремонт пневматической винтовки

Кроме выполнения работ, с помощью которых осуществляется ремонт и модернизация пневматического оружия, сразу после его покупки требуется регулирование задней части приклада. В пределах 1,5 см данный элемент можно передвигать из стороны в сторону.
Для настройки прицела и возможности подстроить под себя оружие, а также после замены данного элемента необходимо перекручивать расположенные рядом винты. Смена настроек осуществляется после каждого выстрела, произведенного с расстояния 10 м от цели.

Этот элемент в используемых долгое время моделях часто изнашивается (например в пневматическом пистолете Макарова). Иногда случаются такие ситуации, что полностью пригодными для применения от накопителя остаются только резиновые кольца.

YouTube Video

Можно самостоятельно выполнить кардинальную модернизацию оружия, изготовив новый накопитель:

Данные правила пригодятся и при модернизации пневматики PCP и Глетчер, о ней далее.

Часто замена накопителя помогает обновить работу старого оружия, на функционирование которого уже никто не рассчитывал. Благодаря данному методу можно быстро и просто осуществить ремонт и апгрейд пневматического оружия.

Если вы купили себе пневматику, стоит обязательно приобрести насос высокого давления для пневматики.

О видах и названиях пистолетов, читайте здесь.

О том, как правильно стрелять из снайперской винтовки смотрите по адресу: http://pwpn.ru/obuchenie/snajperskaya.html

Если какие-либо элементы установлены неправильно или плохо прилегают друг к другу, происходит сильная утечка воздуха, что ухудшает работу всей системы. Основной проблемой, приводящей к разгерметизации, является работа досылателя.

На нем есть специальные резиновые кольца, плотно прилегающие к окружающим внешним и внутренним деталям. Если они не установлены, следует их самостоятельно выкроить и вмонтировать в систему. В современном оружии они присутствуют неизменно.

Следует регулярно вести контроль за состоянием резиновых колец. Примерно по прошествии 1500 выстрелов они начинают пропускать воздух. Как только будет замечено данное несовершенство, следует сразу заменить резиновые элементы на новые.

Обзорный материал про пневматический пистолет Дрозд, читайте тут.

Пружина пневматического оружия

Приобретается подходящая по размеру пружина. При покупке на ее длину обращать внимание не надо. Имеет значение только диаметр и упругость. Когда производится переустановка, иногда возникает необходимость в укорочении данного элемента. Для этого срезается необходимое количество колец.

Если мощность оружия, которую придал ему производитель, владельца не устраивает, потребуются кардинальные изменения, касающиеся расточки задника.

В этом случае для пружины оставляется больше места, путем вырезания слоя металла с внутренней части задника. Обычно максимальная толщина срезанного слоя не превышает 1,5 см, иногда немного больше.

Для усиления эффекта можно подточить зубчики на рычаге взведения, если для конкретного вида оружия не предусмотрена трещотка. Данные манипуляции можно производить только при модернизации металлической конструкции. Если необходимо увеличение площади для пружины при пластиковом заднике, придется заменить его на конструкцию из металла, иначе человек рискует поломать оружие.

Смотрите также материал о том, как обращаться с пневматическими винтовками Диана тут.

Ремонт пневматической винтовки смотрите на видео:

https://youtube.com/watch?v=eSjIlcbbIFE

Упорное кольцо пневматического пистолета

Данный элемент состоит из поршня и гильзы, фиксирующихся упорным кольцом. Если конструкция находится в исправном состоянии, то зазор между ними минимален, при свободном прохождении поршня в гильзе. МО (мертвый объем) желательно свести к минимуму, однако ликвидировать его на 100 % невозможно.

Если МО стало слишком большим, например, в результате сплющивания элементов от высокого давления, придется осуществить замену кольца.

Новое обязательно должно быть достаточно твердым и упругим. Поперечное сечение предпочтительно выбирать квадратным. В отличие от круглого, оно полностью входит в пазы, поэтому практически не растягивается и не деформируется.

Во время систематической накачки рычага в нем появляется лишнее отверстие. Его нужно убрать путем вставки специально изготовленной втулки.

Детали производятся из стали. Если изготовленный элемент больше отверстия, то он механически увеличивается до еще большего размера.

Крепится эта деталь к основанию с помощью сварки или припаивается. Полученный подшипник будет обладать функцией скольжения, при этом рычаг имеет усиленную и надежную опору.

Чтобы внешняя ось рычага не подвергалась чрезмерному изгибу, необходимо заменить переднюю пробку трубы, соорудив ее приближенной к диаметру данного элемента.

Этот элемент обеспечивает надежную фиксацию накопительной камеры. Когда производится интенсивная накачка, на все устройства накладывается значительная нагрузка, поэтому небольшого выступа на трубе может оказаться недостаточно для удержания накопителя. Если произошли какие-либо неполадки, можно самостоятельно изготовить и установить стопорное кольцо.

Читайте так же: Ремонт ванной и туалета панелями пвх своими руками

Производится оно из стали. Наружный и внутренний диаметр подгадывается под окружающие объекты. Чтобы обеспечивалась наивысшая функциональность, делается небольшой срез с помощью стандартного напильника. Проделываются отверстия в толще стенки кольца.

Они делаются небольшими и располагаются симметрично. Служат для гарантии точной фиксации кольца и предотвращают любое его движение. В отверстия вбиваются шпильки, надежно защищающие конструкцию от любых смещений.

Ремонт пневматического пистолета смотрите на видео:

https://youtube.com/watch?v=i-X0OD-0qm4

Маленькие неисправности можно устранить самостоятельно. Делается это быстро, если придерживаться нижеследующих рекомендаций:

Когда уплотнитель начинает пропускать воздух, легче всего просто заменить его. Когда это невозможно, не стоит откладывать ремонт оружия. Достаточно подложить под него подкладку из картона или фольги. Для установки данного элемента нужно на время вытащить уплотнитель.
Для проверки, необходима ли замена поршневого кольца, нужно отвести сам поршень до открытия четкой видимости данного элемента из резины. На кольцо нужно капнуть немного веретенного масла. После этого поршень закрывается и устанавливается в прежнее положение. Если на поверхность при этом проступают пузырьки масла, значит резиновое кольцо нуждается в замене.
Когда разбирается пружинно-поршневое пневматическое оружие, нужно смазать поршень и резиновое кольцо гипосульфитмолибденовой смазкой. Это увеличит долговечность элементов.
При возникновении ситуации, когда нажатие на спусковой крючок не вызывает выстрела, нужно проверить качество установки винта, служащего для правильного функционирования конструкции. Также следует проверить выступ предохранителя. Если он искривлен или сильно подается вперед, значит требуется его починка или замена.

YouTube Video

Для получения положительного результата от ремонта пневматического оружия необходимо проводить все действия аккуратно, знать устройство пневматической винтовки.

Перед модернизацией или заменой каких-либо элементов нужно предварительно вымерить их оптимальные параметры и скреплять устройства качественно.

После осуществления апгрейда или ремонта оружия необходимо осуществлять постоянный уход за ним, тогда можно долгое время не беспокоиться о неполадках. Также ознакомьтесь с нашей статьёй которая расскажет как сделать пулеулавливатель для оружейной комнаты. Особого внимания заслуживает материал о нарушениях требований безопасности при обращении с оружием.

Благодаря пневмоподвеске управление автомобилем становится более лёгким и плавным, если сравнивать с амортизаторами. Как устроен данный элемент автомобиля и есть ли у него недостатки? Пневмоподвеска своими руками: как сделать, чем отличается установка передней и задней подвески.

Пневматическая подвеска позволяет регулировать дорожный просвет полуавтоматично или полностью без применения физических усилий. Речь идёт о замене рессор, пружин и торсионов на пневмобаллоны, в которых нагнетаемый из системы сжатый воздух выступает в роли упругого элемента. Несмотря на все достоинства данного элемента, пневмоподвеска своими руками может создаваться только при наличии базовых навыков по ремонту авто. Процесс сопряжён с определёнными сложностями и новичок с этим явно не справится.

Конструкция каждой пневматической подвески представлена ресивером, управляющим блоком, системой распределения воздуха и компрессором. Для повышения комфорта водителя подвески могут быть с автоматическим или ручным управлением.

Автоматическая пневмоподвеска предполагает самостоятельный подбор высоту дорожного просвета электроникой с учётом таких факторов, как ускорение, скорость, наклон. Ориентир в данном случае направлен на высокие показатели аэродинамичности. Центр тяжести снижается, поэтому управляемость машиной существенно увеличивается.
Ручное управление требует инициативы водителя при выборе высоты клиренса относительно дороги. Ручная настройка также возможна по отношению к жёсткости подвески, если её конструкция предполагает наличие амортизаторных пневматических стоек.

Существует три модификации пневматических подвесок:

Одноконтурные варианты предназначены для установки на одну ось и обеспечивают одинаковое давление в обеих подушках на ней, поскольку компрессор и баллоны располагаются на одном контуре.
Двухконтурные модификации также устанавливаются на одну ось, но по сути это две одноконтурных подвески, благодаря которым удаётся регулировать высоту передней и задней части автомобиля относительно друг друга. Основной недостаток заключается в крене машины, поскольку между двумя колёсами, которые идут по внешнему радиусу, наблюдается разница давления.
Четырёхконтурные варианты считаются лучшими, поскольку для управления используются четыре отдельных клапана для каждого колеса, датчики давления и микрокомпьютер. Следовательно, проблема с креном в данном случае исключена, поскольку подушка устойчиво держит необходимое давление.

Благодаря положительным свойствам пневматической подвески наблюдается тенденция по её установке как на прицепные и грузовые транспортные средства, так и на легковые автомобили. Преимущества тюнинга авто пневмоподвеской представлены следующими возможностями:

Управление высотой дорожного просвета. Это улучшает управляемость при любых дорожных условиях. Пружины при этом не нужно менять на более мягкие и длинные либо короткие и жёсткие.
При большой загруженности можно исключить просадку, поскольку благодаря регулировке высоты и жёсткости можно добиться постоянного качества езды.
Управляемость существенно улучшается, также пневмоподвеска компенсирует разницу между жёсткими и мягкими пружинами посредством регулировки давления.
При езде на неровной дороге сглаживаются колебания кузова.
Возможна установка пневмоподвески на любой автомобиль.

Читайте так же: Ремонт стартера своими руками на ваз 2112

Преимущества существенные и их немало, однако, стоит знать и о недостатках:

Плохая устойчивость к дорожным реагентам и морозам, которые существенно сокращают эксплуатационный срок подвески.
Уровень ремонтопригодности стремится к нулю, поэтому выход из строя одного из элементов требует полной замены подвески.
Стоимость по сравнению с традиционными амортизаторами намного выше.

Поскольку пневматическое устройство своими руками является только подвидом, установка возможна уже на существующую подвеску авто. Суть установки заключается в замене упругих элементов пневматическими баллонами, следовательно, провернуть такую схему модернизации можно на любой машине. Остаётся узнать, как сделать пневмоподвеску своими руками и как её установить.

Оборудование в данном случае стандартное и каждый водитель им располагает, если периодически сталкивается с необходимостью ремонта:

Пневмоподвеска своими руками стоит из следующих комплектующих:

комплект стоек, даже если установленные на данный момент надёжные;
ресивер (можно сделать его для пневмоподвески своими руками и не покупать);
подушки пневмоподвески;
компрессор;
несколько разных фитингов и ПВХ-трубок диаметром 6 и 8 мм;
электромагнитные клапаны в количестве двух пар;
подойдёт любой отделитель масла и влаги;
манометр;
блок управления.

Стоит отдельно рассмотреть технологию установки задней и передней подвески, поскольку в случае с последней схема более сложная.

Сбейте колпачок со стойки и зачистите слой лакокрасочного покрытия с помощью УШМ.
Запрессуйте переходник на стойку и добавьте под него проставочные кольца, чтобы повысить мягкость.
Выберите фитинги или трубки небольшого диаметра и поднесите их к отверстиям для подачи воздуха в переходнике.
Установите пневматическую подушку на стойку. Произвести расчёт высоты отбойника следует заранее, в противном случае пружинка может выйти из строя после первого же сильного удара на дороге.
Воспользуйтесь герметик и медную пресс-шайбу для герметизации соединения.
Зафиксируйте опорный подшипник на стойке так, чтобы шток не поворачивался внутри амортизатора при повороте рулевого колеса.
В гнездо подушки подключите трубку для воздуха.
Теперь можно устанавливать готовую конструкцию.

Поэтапная процедура сборки задней подвески выглядит следующим образом:

Обрежьте немного пружинную чашку и удалите покрытие краски.
До конца штока стойки необходимо нарезать резьбу под пневматику.
С целью герметизации установите пресс-шайбу и далее надевайте пневмоподушку на шток.
Для достижения особой плавности движения можно не устанавливать отбойник, что даст сильное опущение задней части авто.
Запрессуйте пневматическую пружину до конца амортизатора.
Выполните подводку воздуха.

Перед тем, как установить пневмоподвеску своими руками, удалите стойки с автомобиля. Навыков новичка в данном случае будет достаточно – просто поднимите авто с помощью домкрата и следуйте поэтапному процессу:

Используйте существующие отверстия для установки стойки или сделайте новые при необходимости.
Снимите резинки и для обеспечения подачи воздуха протяните трубки, далее их необходимо зафиксировать по отношению к кузову с помощью хомутов.
Закрепите ресивер на специальном кронштейне возле бензобака.
Выведите по рулевым тягам трубки от подушек и заведите в моторный отсек. Сделайте разводку в две стороны – на клапан ресивера и клапан сброса.
Соедините пневматику с тумблерами блока управления.

Обязательно проверьте работоспособность системы. После нагнетания давления до 8 атмосфер проверьте наличие утечек в системе на слух, шипение должно отсутствовать. Далее установите давление в системе до 6 атмосфер для задних подвесок и до 8 для передних. Не спешите, когда будете нагнетать воздух, в противном случае существует вероятность перекачки системы компрессором. На завершающем этапе отрегулируйте развал-схождение.

Блок управления с 8 кнопками отвечает за управление пневмоподвеской. Каждая кнопка отвечает за конкретную стойку или за амортизаторы в комплексе. Для получения данных с каждой подушки обязательно установите контроллер в салон машины. Ориентируясь на дорожную ситуацию, вы сможете сокращать или увеличивать давление воздуха в подушке для уменьшения или, соответственно, увеличения клиренса.

Пневмоподвеска своими руками достаточно практична и стойки в условиях ежедневного использования при разных дорожных условиях. Ход машины будет мягким и плавным независимо от качества и типа дорожного покрытия. Что касается установки, новичок вряд ли сможет сам справиться со всеми этапами предварительного изготовления пневмоподвески. Даже если у вас есть соответствующие знания и опыт, лучше заручиться поддержкой напарника и отдавать предпочтение только надёжным комплектующим.

Отдавая дань моде, пневмоподвеска становится одной из атрибутик автомобиля. Становится все более развито направление stance, при котором не владея пневмоподвеской, а допустим винтовой подвеской, использование автомобиля в повседневном режиме становится более затрудненное и дискомфортное.

Пневмоподвеску устанавливают не только ценители новых тюнинг направлений, так же она может быть очень полезной и в повседневной жизни обычного среднестатистического водителя.

Давай те же рассмотрим основные плюсы пневмоподвески:

Возможность регулировать дорожный просвет (вы можете улучшить проходимость вашего автомобиля не смотря на его более низкий класс)
Управляемость и крены(стоит отметить, что несмотря на плавность хода в отличии от пружин, вы можете в считанные секунды изменить поведение своего автомобиля, путем регулирования давления)
Просадка при загруженности(вы можете отрегулировать высоту автомобиля не смотря на его загруженность)

Читайте так же: Ремонт газ колонки своими руками

К плюсам можно отнеси еще множество факторов удовлетворяющих запросы автовладельца.

К основным минусам можно отнести:

Затраты на первичную установку(так как ваш автомобиль, ранее не был укомплектован данной функцией, необходимо будет затратиться на приобретение всех агрегатов)
Срок службы пневмоподвески из-за внешних факторов(морозы, реагенты и т.д) значительно меньше чем у пружин.

Основные типы пневмоподвески:

Двухконтурная — возможность регулировать отдельно высоту передней и задней части автомобиля.
Четырехконтурная — управление каждой пневмоподушкой отдельно, при этом они связаны друг с другом посредством электронного контроллера для динамического и статического управления(является более дорогим вариантом).

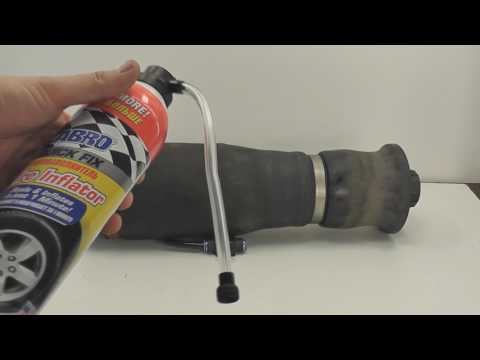

Что касаемо пневмоподушек, их тоже существует несколько типов:

Более дорогим вариантом является подушки типа «бублик» так как наиболее устойчивы к нагрузкам, и обеспечивают лучшую управляемость(ход подвески более жесткий)
Самые распространенные состоят из двух и трех звеньев. Три звена соответственно имеют более длинный ход, что позволит выше поднимать автомобиль.
Тип «рукава» — наиболее дешевый вариант, ход подвески более мягкий, менее устойчивы к нагрузкам и окружающей среде.

Пневмоподушки(бублики либо рукава)
Ресивер(оптимальным является 12 литров)
Компрессор(исходя из множества отзывов на сегодняшний день оптимальным считается модель Berkut r20)
Пульт управления — устройство с помощью которого вы сможете поднимать и занижать клиренс автомобиля, проще говоря это головное устройство которое отвечает за функции распределения сигналов на клапана. На сегодняшний день имеется множество выборов готовых пультов как под двух так и под четырехконтурную подвеску, с различными функциями от самых простых до более сложных беспроводных
Блок клапанов — отвечает за подачу и сброс давления в системе. Можно изготовить своими руками либо купить уже готовый комплект.
Манометры — необходимы для регулирования давления в системе. Бывают однострелочные и двустрелочные, также бывают электронные.
Влагоотделитель — необходим для того, что бы несобералась дополнительная влага в системе.
Реле давления
Соединители и фитинги
Обратный клапан
Соединительные трубки +Армированный шланг(для компрессора)— бывают 6, 8 и 10 мм.
Чем больше диаметр трубка, тем быстрее производится накачка подушек. Оптимальным является трубки 0,8мм.

Перед изготовлением пневмостоек, необходимо определится с выбором подушек, исходя из веса транспортного средства и диаметра пружин.

Так же нужно учитывать расположение пружины(отдельно от амортизатора, либо амортизатор в пружины).

Для легкового автомобиля самыми распространенными и универсальными считаются пневмоподушки Rubena 114х2, 114х3, 130х2 и 130х3.

Для более тяжелых транспортных средств подходят модель Dunlop 152х2, 152х3 и Rubena 170х2, 170х3.

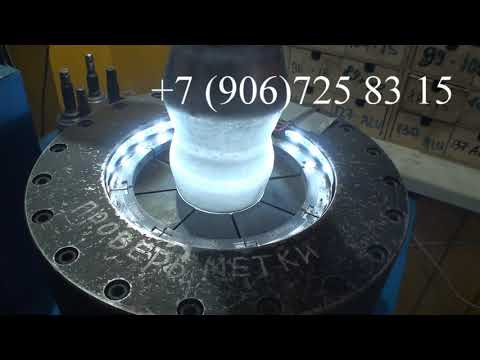

Для изготовления пневмостоек нам понадобится выточенные флянцы и брекеты, под крепление пневмоподушки.

Флянец под сварку(для стойки,амортизатора).

В продаже на сайтах имеются уже готовые флянцы под диаметр пневмоподушки, а так же готовые полукомплекты. Флянцы под диаметр вашей подушки и стойки можно заказать у токоря.

Брекет может быть глухого типа(фото №1)(если амортизатор находится отдельно от пневмоподушки), или с отверстием по центру(фото №2) для хвостовика амортизатора(если амортизатор находится в нутри подушки).

фото №1

фото №2

Со стойки срезается площадка под пружину и наваривается флянец под крепление подушки.

На подушку надевается брекет.

И затягивается к привареному флянцу на стойку, с помощью болтов. С верху на подушку так же надевается брекет и притягивается болтами к флянцу, с верху на шток надевается резиновый уплотнитель.

Готовая пневмостойка.

Если задние амортизаторы установлены в пружины,то процесс изготовления аналогичен.

Если задний амортизатор находится отдельно от пружины,то процесс изготовления становится проще. Наваривать уже ничего не придется.

Готовая задняя пневмоподушка(при условии если амортизатор находится отдельно).

После изготовления пневмостоек их необходимо проверить на утечку воздуха перед установкой. После проверки остается снять старую подвеску и установить новую,протянуть шланги, провода, и подключить блоку управления.

Установление пневматической подвески в специализированных центрах обойдется не в малую сумму денег, готовые пневмокоплекты либо комплектующие, и установка собственноручно сэкономят вам как минимум половину бюджета.

Если Ваш компрессор пневмоподвески наотрез отказывается работать и по счастливой случайности у Вас есть несколько часов свободного времени, то предлагаю достать запылившиеся инструменты и подарить Вашему компрессору новую жизнь. А как это сделать максимально быстро и эффективно мы сейчас рассмотрим.

Итак, неисправный компрессор лежит на столе, Вы уже злой и уставший (снять компрессор с автомобиля, особенно ничего не поломав, не так-то просто), но все еще полны решимости? Замечательно! Тогда начнем.

Читайте так же: Перфоратор штерн ремонт своими руками

Что же нам обязательно понадобится:

Ключ Torx T30. Настоятельно рекомендую использовать качественный ключ с хорошим воротком – некачественных можно сломать очень много, а цели так и не добиться, потому что нужные нам болты сидят на резьбовом клее и к тому же часто «закисают»
Шлицевая отвертка
Мыльный раствор
Ветошь или вата

Также могут понадобиться дрель, тонкое сверло (3-4 мм), бокорезы, напильник, головка 10мм и еще много другого полезного инструмента в зависимости от состояния Вашего компрессора.

Перед ремонтом компрессор пневмоподвески желательно хорошо помыть, чтобы исключить попадание в пневмостистему грязи, которая может сделать все наши труды напрасными. Для помывки можно использовать мыльный раствор и жесткую щетку, например, старую зубную. Крайне нежелательно использовать металлическую щетку или мойку высокого давления. Органические растворители лучше тоже отложить в сторону, чтобы не повредить пластиковые и резиновые детали пневматических фитингов.

Далее начинаем разбирать. Первым делом необходимо снять цилиндр в сборе с блоком осушителя и клапаном сброса. Для этого пытаемся открутить два болта T30, о которых мы упоминали ранее.

После того, как болты откручены, мы снимаем датчик температуры и откладываем его в сторону. На некоторых компрессорах пневмоподвески, например на VW Touareg и Range Rover Vogue, для того, чтобы снять датчик температуры необходимо дополнительно открутить фиксирующий болт на обратной стороне цилиндра. После этого мы можем снять цилиндр и заглянуть внутрь.

Внутри мы видим поршень, на который одето поршневое кольцо. Сам поршень вращается на шатуне. Здесь нас интересуют три вещи.

Первое – это легкость вращения ротора электромотора. Для этого мы пробуем, потянув или надавив на поршень, прокрутить его. Ротор должен вращаться легко и без закусываний. Если он вращается тяжело и неравномерно, либо не вращается совсем, то с большей долей вероятности можно сказать, что причиной неисправности компрессора стало оплавление обмоток ротора, что привело к его залипанию. В этом случае мы рекомендуем заменить компрессор на новый.

Далее мы проверяем состояние подшипника, на котором вращается поршень. Проверяется пошатыванием поршня вдоль оси вращения подшипника. Если люфт составляет по 1-2 мм в каждую сторону, то с подшипником все в порядке, если люфт больше, то подшипник рекомендуется заменить.

Для его замены необходимо высверлить заклепки на торцевом фланце, снять его и открутить болт, фиксирующий подшипник. Имейте ввиду, что резьба этого болта ЛЕВАЯ! Затем необходимо извлечь поршень с подшипником в сборе. Подшипник нужно выпрессовать из поршня. Для этого необходимо использовать специализированный съемник. НЕ ИСПОЛЬЗУЙТЕ для выпрессовки подшипника молоток и т.п. Поршень алюминиевый и может легко расколоться. Затем мы аккуратно запрессовываем новый подшипник.

Следующее, на что мы обращаем внимание – это чистота внутри полости, в которой ходит поршень. Если на внутренних стенках имеется незначительный налет, то волноваться нам не о чем. Для его удаления используем мыльный раствор. В крайних случаях допускается использовать слабые органические растворители (например, бензин), но ни в коем случае не допускайте контакта растворителя с пластиковыми и резиновыми частями компрессора.

Если же мы обнаружили большое количество грязи (и эта грязь не является выработкой с цилиндра и поршневого кольца), или, что еще хуже эта грязь маслянистая, то все немного хуже. Единственный путь, по которому эта грязь могла попасть внутрь – это приточные магистрали воздуха. Необходимо их тщательно проверить и при необходимости произвести их ремонт или заменить.

Последнее, что нас интересует, это состояние поршневого кольца и стенок цилиндра. Если мы собираемся устанавливать ремкомплект компрессора пневмоподвески, то этот пункт можно пропустить. Если же мы надеемся на чудо (а чудеса случаются), то необходимо внимательно осмотреть стенки цилиндра на предмет отсутствия царапин и выработки. На стенках цилиндра допускаются небольшие царапины, не ощутимые касанием пальца. Если на цилиндре присутствуют глубокие царапины или канавки (особенно в глубине цилиндра, где должна достигаться максимальная компрессия), то цилиндр необходимо заменить. Если же цилиндр не имеет следов износа, то далее проверяем состояние поршневого кольца.

Если цилиндр не имеет царапин, то и на поршневом кольце, скорее всего, Вы их тоже не найдете. Для проверки состояния кольца необходимо использовать штангенциркуль. Ширина кольца должна составлять 4,75 мм. Допускается износ до 0,05 мм, а затем его рекомендуется заменить.

Если при проверке оказалось, что двигатель, цилиндр и поршневое кольцо в порядке, то либо мы напрасно разбирали компрессор, либо для его дальнейшей проверки нам потребуется специализированный стенд, на котором можно точно определить корректность работы электродвигателя и системы сброса воздуха, а также места возможных утечек воздуха. Для этого рекомендуем Вам обратиться к специалистам (например, к нам) или заменить компрессор на новый (в случае, если вы уверены, что он неисправен).

Читайте так же: Рулевая рейка пежо партнер ремонт своими руками

Если мы не меняем блок осушителя на новый, то также рекомендуется его перебрать. Особенности переборки блока осушителя мы рассмотрим в другой статье.

Сборка компрессора осуществляется в обратной последовательности. Все изношенные и сломанные детали по возможности заменяются на новые. Если в процессе ремонта были повреждены быстроразъемные соединения, то их также необходимо заменить! Все пневматические трубки должны вставляться в соединения до упора.

При установке поршневого кольца обратите внимание на правильность его установки. Существует единственное положение на поршне, при котором его работа будет корректной.

Также обратите внимание, что лишних деталей остаться НЕ ДОЛЖНО.

Пневмоподвеска своими руками задумана была уже давно. Препятствием для ее установки были финансовая затруднения и техническая сторона. Но наконец их удалось преодолеть.

Пневмоподвеска своими руками устанавливалась на Москвич-2140 1986 года выпуска, в комплектации SL.

Пневмоподвеска на автомобиле построена по четырехконтурной схеме на 8 клапанах, по 2 клапана на подушку- один клапан на подачу воздуха, второй на отдачу. Схема позволит эффективно управлять каждой пневмоподушкой: опускать левый, поднимать правый бок или наоборот, опустить перед автомобиля и поднять зад и т.д.

Рис.1 Москвич-2140

Рис.2

К сожалению готовых комплектов пневматической подвески для отечественных автомобилей не производят, поэтому собиралась пневмоподвеска своими руками. Основные компоненты пневмоподвески – пневпоподушки из Америки. Изучав номенклатуру выпускаемых подушек, измерив линейкой замеры, чтобы пневмоподушки встали на место пружин и не терлись об нижние рычаги, был сделан заказ.

Также из Америки были доставлены электромагнитные клапана. Ко всему вышеперечисленному были приобретены: штуцера, тройники, ниппеля и прочее, компрессор – в автомобильном магазине, кислородный шланг – на строительном рынке.

Для передней подвески были выбраны пневмоподушки RE-5 американской фирмы Slam Specialties. Внешнего диаметра в зависимости от нагрузки и давления составляет 130-139 мм. При диаметре больше пневмоподушки терлись об боковины нижнего рычага. К тому же у RE-5 есть встроенные отбойники, поэтому штатные отбойники автомобиля не понадобятся. Для задней подвески были куплены подушки фирмы Dominator 2500.

Рис.3 ПП

Электромагнитного типа клапана для пневматической подвески управлялись под напряжением в 12 вольт. У клапанов проходное сечение в 15 мм и это позволяет им пропускать через себя огромное количество воздуха, что даст возможность очень быстро накачивать и стравливать воздух из пневмоподушки. С этими клапанами подъем и опускание «мосвича» произойдет за одну секунду. Клапана соединены сантехническими резьбовыми фитингами на 0,5 дюйма.

Рис.4 Компоненты пневмоподвески

В самом начале для пневматической подвески использовался компрессор Беркут R17, но его производительность слабовата. Поэтому он был заменен компрессором Беркут R20, который дешевле в два раза аналогичного по конструкции Viair 400P.

Рис.5 Беркут R20

Ресивер для пневматической подвески является воздушный баллон объемом в 20 литров от тормозной системы автомобиля КАМАЗ. Были произведены некоторые доработки: приварины П-образные опоры, которые вырезали из швеллера и покрашены. Он имеет 5 отверстий – по два с каждого торца, и один для слива конденсата.

Рис.6 Ресивер

Главной особенностью передней оси автомобилей 60-80-хх годов является размещение амортизаторов внутри пружин. По этому пришлось разместить амортизатор по другому. Также пришлось перенести тормозные трубки. Крепления ПП были сделаны металлические площадки толщиной 3 мм. Верхняя крепится к поперечной балке и нижняя – к нижнему рычагу.

Рис.7 Передняя ось

Рис.8 Разобранная передняя подвеска

Рис.9 Пневмоподушки

Рис.10 Амортизатор на новом крепленим

Рис.11 Передняя ось на пневмоподушке

Рис.12 Передняя пневматическая подвеска

К лонжерону приделан уголок, толщиной 5 мм, который служили верхней опорой для ПП Dominator 2500. Нижнее крепление ПП сделано из нескольких пластин, которые закрепили между рессорами и проставками. Проставки были нужны чтобы в нижнем положении кузов опускался на отбойники. Листы рессоров были уменьшены до 3-х штук, а стремянки заменены от ИЖ-2715, так как они более длинные.

Рис.13 Детали

Рис.14 Задняя накаченная ПП

Рис.15 Задняя пневматическая подвеска

Пневмоподвеска своими руками управляется с помощью проводного пульта G1910 фирмы Gainta с 8 кнопками. Можно управлять как одной подушкой, так и отдельно передней или задней подвеской и левым или правым боком.

Рис.17 Пульт

Рис.18 Схема ПД

✔ Обо мне ✉ Обратная связь
