1. Снимаем переднюю часть объектива (рис.1, поз. 1,2,3,4). Для этого берем маленькую стамеску, можно плоскую отвертку и выбиваем кольцо крепления трубки объектива (поз.3, рис.1) по направлению от объектива в сторону окуляра.

Далее, выкручиваем поперечный винт, который фиксирует трубку с линзой объектива (поз.2, рис1). Место крепления (поз 2,рис3). После этого выкручиваем кольцо объектива (поз1, рис3). Вытаскиваем и убираем в сторону запчасти (поз1,2,3,4, рис1). Объектив раскручен!

7. Выкручиваем кольцо с линзой (поз.1, рис2), вытаскиваем прижимную шайбу (поз.2, рис.2), выкручиваем винтики (поз.4 и 5, рис.2). После этого снимаем трубу (поз.3, рис.2) и вытаскиваем цилиндры с линзами переменной кратности (поз. 1 и 2, рис.5). Запомните их положение, а также положение линз внутри! Не попутайте местами, потом при сборке не оберетесь проблем! В моем случае раскрутились линзы в обоих цилиндрах.

На этом разборка завершена. Теперь, чтобы прицел работал долго и исправно, нужно намертво закрепить все имеющиеся в прицеле линзы (6 штук), исключив их раскручивание при мощной отдаче. На форумах писали, что для этого большинство использует синий фиксатор резьбы. Фиксатора я не нашел, поэтому решил использовать эпоксидный клей, о чем не жалею! На рис.6 потроха первого цилиндра. Стопорное кольцо (поз.4, рис.6) имело острые заусенции, зачистил нулевкой. Обязательно проверяйте места соприкосновения стопорных колец с линзами. Они должны быть гладкими, без острых выступов, иначе при последующей эксплуатации рискуете получить сколы линз. В инете много фото покоцаной оптики для наглядности.

Видео (кликните для воспроизведения).

8. Прижимная пружина показалась мне какой-то мягкой, поэтому для полной уверенности, решил «заморозить» прицел (рис.9). Делал так. Под углом 45 грд. Просверлил сквозное отверстие сверлом на 3. Потом мечиком на 4 нарезал резьбу. Теперь можно завинтить винт на 4, который будет поджимать внутреннюю прижимную пружину. Очень советую всем! Дальнейшая эксплуатация показала, что после пристрелки и завинчивания винта, СТП никуда ни уходит! У меня даже после того, как снял прицел с крона, потом поставил на место, СТП не изменилась!

Сутки – двое надо дать просохнуть клею. Пока клей сохнет, внимательно изучите кольцо с прицельной маркой (поз.7,рис.2). У меня после жесткого отмачивания в ацетоне, прицельная марка почти отклеилась от кольца. Заклеил эпоксидкой. НО! Крест должен очень точно находиться в центре кольца (вообще-то по центру оптической оси)! В противном случае, при изменении кратности, будет меняться СТП. Я клеил и выравнивал крест на глаз, у меня при изменении кратности с 3 на 9 , СТП уходит на 2 часа, на 1,5 см на 30м.

После просушки остается смазать клеем резьбу на кольце с прицельной маркой и прикрутить к внутренней трубке (рис. . Не забудьте выставить крест в соответствии с барабанчиками поправок! На резьбу окуляра (поз.9,рис.1) наматываем фумленту и вкручиваем в прицел во избежание возникновения какого-либо люфта. Собираем объектив, смазав там где надо вышеуказанной смазкой. Ставим на место барабанчик подсветки. Оказалось, что винт заморозки совсем не мешает барабанчику крутиться, так что подсветку можно было тоже восстановить. Прицел готов! При установке на высокий кронштейн, винт совершенно не мешает.

Пристреливаем, настраиваем барабанчики поправок. На сегодняшний день отстрел составил около 500 пуль. Прицел просто супер! Ничего не плывет и не ползет, работает, как часики!
Вот пару фото со стрельб на даче. Дистанция 25м, пули Gamo Match и JSB Exact. Для начинающего стрелка, думаю неплохо. Ремонт удался!

Лучше всего доверить ремонт оптического прицела специалисту, но если такового поблизости не оказалось — берём дело в собственные руки. Эта статья в общих чертах поможет разобраться в устройстве оптических прицелов, научиться их разбирать и осуществлять простейшие ремонтные работы. Запасайтесь терпением и внимательностью — мы погружаемся в точный мир оптики.

Устройство оптического прицела

Прежде чем лезть во внутренности оптического прицела, разберёмся в его техническом устройстве. Прицел состоит из следующих компонентов:

Перед разборкой прицела убедитесь в наличии необходимых инструментов и «аксессуаров». Вам потребуются:

  1. ремкомплект (набор плоских отвёрток);
  2. недорогой прозрачный герметик (без растворителей);
  3. ватные палочки;
  4. чистенькая хлопчатобумажная тряпочка;
  5. баночки (для складирования мелких болтиков);
  6. фонарик.

В качестве примера рассмотрим разборку модели ВОМЗ-P. Вы столкнётесь со следующей комплектацией:

  1. объектив;
  2. окуляр;
  3. рукоятка;
  4. винт;
  5. крышка;
  6. сетка;
  7. угловая шкала боковых поправок;
  8. линзовая оборачивающая система;
  9. установочное кольцо;
  10. шкала углов прицеливания.

Для начала придётся открутить линзы (задние/передние). Регулировочные барабанчики вкручиваются до упора (часовая стрелка), затем откручиваются вместе с нажимными шайбами. Затем по очереди выкручиваются нажимные и стопорные болтики. Отвинчивается половина трубы. Аккуратно выдавливается кассета, содержащая регулировочную линзу.

Линзооборачивающая система локализуется в оставшемся сегменте трубы. При желании её выкрутить несложно — система законтрена одним микроболтиком.

Собирается конструкция в обратной последовательности. Обратите внимание на заляпанность линз — их нельзя трогать пальцами. Протираются линзы односторонними движениями (надавливание нулевое).

Настал момент изучить крепление базовых узлов оптического прицела. Учтите, что перед вами хрупкое устройство, поэтому разбирать его нужно с предельной осторожностью. Барахлить он начинает примерно после полутора тысяч выстрелов. Чтобы предупредить грядущие проблемы, подтягивайте крепёжные винты, следите за горизонтальной наводкой.

Читайте так же:  Ремонт вмятин двери автомобиля своими руками

В этом видео рассказывается как устроен оптический прицел и как его ремонтировать (модель Leapers 3-9×40):

Линзы для охотничьего оружия отличаются большим диаметром, предназначенным для стрельбы на малых дистанциях (150-200 метров). Охотничья оптика обладает множеством трущихся поверхностей, которые со временем изнашиваются. Возникают люфты, механические смещения и оптические параллаксы.

Схема линз оптического прицела

Линзы крепятся при помощи герметика. Разобрав прицел согласно нашей инструкции, вы доходите до кольцевой гайки, удерживающей крестовину. Дальше порядок действий такой:

Видео (кликните для воспроизведения).
  1. выдавливание кассеты (не потеряйте прижимную пружинку);
  2. выкручивание передней гайки, линзы и направляющих винтиков (2 шт.);
  3. извлечение линз подстройки из внутреннего цилиндра (делать это нужно аккуратно, не придавая цилиндру вертикальное положение);
  4. запоминание расположения линз;
  5. ремонт.

Если у подстроечной линзы (чаще — передней) раскрутилось стопорное кольцо, резьбу придётся смазать герметиком. Дождавшись высыхания, собираете всю конструкцию в обратном порядке.

В ходе ремонтных действий вы неизбежно столкнётесь с прижимной пружиной, которую нужно не просто сохранить, но и убедиться в её функциональности.

Раскрутившиеся винтики и гаечки (если они плохо закручиваются) стоит посадить на герметик. Теперь отремонтированную конструкцию вместе с пружиной необходимо запихнуть обратно в трубу — это достаточно трудоёмкий процесс. Один конец пружины должен заканчиваться зубчиками, другой — быть полностью гладким.

При необходимости (наличие зазубрин) второй конец пружинки нужно отшлифовать. Пружина устанавливается в центральной части прицела — между дырками, предназначенными для барабанчиков юстировки. Труба надвигается на кассету с собранными линзами, при этом пружинку надо удерживать через дырочки.

В смазке нуждаются далеко не все детали и узлы оптического прицела. А ещё точнее — нуждаются в этом лишь кольца. Попадание смазки на поверхность линзы крайне нежелательно. Для процедуры смазывания вам потребуются:

  • стержни контроля соосности;
  • абразивная притирочная паста;
  • инструмент (динамометрические отвёртки, ключи и уровни);
  • фиксатор резьбовых соединений.

Для крепления прицела используются алюминиевые, стальные и титановые кольца. Смазав их, установите прицел таким образом, чтобы гайки находились по другую сторону от порта ресивера и затворной ручки.

На видео показано как правильно чистить оптический прицел:

Основа свечения прицельной сетки — светодиодная лампа. Она подключена к батарее, но энергию получает не напрямую, а через стабилизатор. С проверки стабилизатора и нужно начинать ремонтную деятельность.

Разобрав микроскопический блок питания, присмотритесь к балластному резистору (конденсатору). Если резистор сгорел, то его необходимо заменить. Иногда перегорают и диоды, находящиеся в выпрямителе, — их тоже следует проверить. Третья потенциальная проблема — низкоомные токоограничительные резисторы.

Если светодиод азиатского производства — значит, перегорел примитивный китайский конденсатор. Замените его новым и живите спокойно.

Инструкция о том как пристрелять оптический прицел на пневматической винтовке дана по этой ссылке. Выбор расстояния и мишени для пристрелки.

В современной оптике используется светящаяся прицельная марка, обладающая регулировкой яркости. Подсветка марки спустя определённое время должна отключаться автоматически. Таким образом, заряд батареи экономится, ведь многие стрелки забывают отключить батарею. Вообще, прицельные марки бывают следующих типов:

Прицельная марка имеет обыкновение смещаться вследствие отдачи — допускать этого нельзя. Парадокс: подвижность прицельной марки приветствуется в ходе пристрелки винтовки. Корректировка марки осуществляется поворотами барабанчика (ориентироваться нужно на количество щелчков). Шкала смещения варьируется в зависимости от модели прицела и его изготовителя.

Обнаружив смещение марки, стоит исследовать крепление прицела — всё ли вы грамотно сделали? Правильный монтаж — гарантия долголетней службы вашей системы прицеливания. Не стоит экономить, приобретая дешёвые крепления — это самообман, ведущий к потере точности.

Процесс сведения механической и оптической осей

«Нулирование» прицела (юстировка) — это процесс сведения механической и оптической осей. Потребность в юстировке возникает после приобретения нового прицела — стрелок ещё не уверен в правильности диапазона, выставленного барабанами поправок. Последовательность действий при юстировке такая:

  1. Барабан вертикальных поправок выворачивается вниз до упора, а горизонтальный барабанчик — до упора влево.
  2. Вертикальные и горизонтальные барабанчики прощёлкиваются («вверх» и «вправо», соответственно). При этом необходимо подсчитать количество кликов по всему диапазону.

Чтобы реже сталкиваться с ремонтными работами, оберегайте свой прицел от непогоды — жары, влажности и прямых солнечных лучей. Прикрывайте линзы колпачками, избегайте механических повреждений и попадания на линзы вредных веществ (смазки, спиртовых растворов). Периодически (через 1000-1500 выстрелов) проверяйте внутренние крепления. Удачной охоты!

Все про охоту и рыбалку в Республике Беларусь – форумы

prof3ss0r » 10 дек 2013, 12:42

Нигде не видел такой темы, поэтому походу буду первый. Ремонтом фото-оптики занимался я когда-то очень основательно, поэтому простейшая конструкция оптических прицелов для меня как два пальца.
Плюс многим нюансам я научился у одного знакомого, работавшего раньше на БелОМО (вроде), короче он собирал прицелы на заводе.
И если в винтовках многие разбираются хорошо, о прицелах понимают только по наслышке. Вот я и решил на примере одной работы, показать “что-к-чему”.

Итак речь идет именно визуально похожей серии прицелов – это БСА, НИКОН, и все похожие внешне на нашего пациента 8-32х. Наш подопытный BSA 8-32х44:

Плюсы серии : Очень светлая, и качественная оптика, никаких хроматических аберраций, абсолютно плоская картинка и весьма контрастная (у Hawke sidewinder 6-24×56 картинка хуже! лично сверял и был поражен), очень резкий параллакс – на максимальном увеличении можно измерять расстояние вплоть до сантиметров наверное Изображение - Ремонт оптического прицела leapers своими руками proxy?url=http%3A%2F%2Fwww.forum.ohota.by%2Fimages%2Fsmilies%2Fab

Читайте так же:  Ремонт автомобильного ножного насоса своими руками
, заявленная кратность соответствует фактической! – Что на самом деле весьма нечастое явление даже для дорогих прицелов, сетка приемемая – не толстая как на всех китайцах, примерно сопоставима с сеткой на Дельтах среднего ценового диапазона.
Короче именно эти китайцы сделаны походу из “отходов” производства очень качественных братьев Изображение - Ремонт оптического прицела leapers своими руками proxy?url=http%3A%2F%2Fwww.forum.ohota.by%2Fimages%2Fsmilies%2Fab, ну и самое вкусное цена – всего 100-150$, смотря где брать.

минусы серии : китайская сборка. Изображение - Ремонт оптического прицела leapers своими руками proxy?url=http%3A%2F%2Fwww.forum.ohota.by%2Fimages%2Fsmilies%2Fac

Комплектующие шикарные, но сборка все портит. Линзы могут шататься у нового, а поправки вводиться только с половины всего диапазона, ибо пружина возврата вообще неправильно подобрана под общую конструкцию . “мягкие” клики барабанов (это так. ).

Как видим плюсы очень заманчивы, но они ничто, если прицел “не работает” ибо собран хреново. Самое классное, что все это решаемо! Погнали! Изображение - Ремонт оптического прицела leapers своими руками proxy?url=http%3A%2F%2Fwww.forum.ohota.by%2Fimages%2Fsmilies%2Ffx

Немного истории: прицел этот достался мне в комплекте, от Минского товарища при обмене винтовками. Позже прицел был продан Алкоголику, но на отстреле оказалось, что поправки “не вводятся” вообще!
Перед продажей я его естественно проверял и отстреливал, поэтому удивлению небыло предела, но естественно я сразу забрал его обратно вернув деньги, ибо я знаю главный недостаток всей серии – пружина возврата.

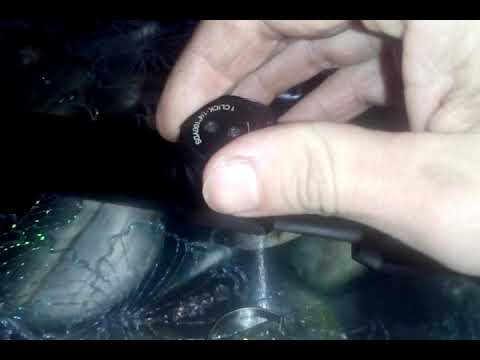

Начинаем разборку:
выкрутить заглушку барабана отстройки параллакса можно пальцами, но если не откручивается – портим ее плоскогубцами, выхода нет. У меня открутилась пальцами.

Пинцетом, штанген-циркулем, или любой подручной приблудой вышручиваем колцо фиксатор

Привет всем, хочу рассказать как я восстановил свою оптику Leapers 3*9*32 (давно обещал) после того как сломалось перекрестье и выпала линза, дело было так:

Дело было вечером….. решил пострелять, разместил пивную банку на расстоянии около 50 метров, произвёл выстрелов 10-15, и тут начал замечать, что горизонтальная линия перекрестья (левая половина) начала искривляться, в чём дело сразу не понял, но после нескольких выстрелов эта полоска совсем отвалилась, а правая половина начала кривиться, так же как и левая, ну а ещё после пары десятков тоже отвалилась. Особо переживать не стал, так как вертикальные остались стоять как и стояли и прицеливаться можно было без горизонтальных. Почитал форумов по ремонту оптики, но ничего путного не нашёл, спросил в оружейке возьмутся ли они восстановить перекрестье на что получил отказ, сказали «проще новый прицел купить» (потом я понял что они ошибались)

Прошло какое то время и я снова решил пострелять, в этот раз всё стало интересней, произведя наверно пару тройку выстрелов понял что сильно мажу ну думаю, настройка чудесным образом сбилась, но не тут то было, регулируя прицел не понимал что с ним происходит, как бы я не старался винтовка с каждым выстрелом стреляла правее, и наконец горизонтальная регулировка упёрлась (дальше крутить некуда) ….что думаю за фигня такая!…. И при этом продолжаю стрелять и наблюдать как мажу всё сильнее и сильнее….но вдруг картинка в оптике совершенно пропало, как будто смотришь в мутное стекло с огромным искажением, а внутри самого прицела появилось стеклянное лязганье, вот думаю и свершилось, о чём так много разговоров на форумах – выпала линза.

Решил отложить данную оптику до лучших времён, а времена эти наступили в отпуске, погода была плохая, лил дождь и вот решил разобрать оптику – терять то уже нечего.

Так как особо не имел представления об устройстве (но имел опыт ремонта бинокля) просто начал откручивать стопорные винты первый потайной на самом краю корпуса

(при сборке я его заменил на нормальный винт со шляпкой, для удобства сборки – разборки),

корпус объектива поддался к выкручиванию

Передо мной открылся вид сломанного перекрестья, (на фото уже восстановленное так как фото делал уже потом) оно установлено на блоке оборачивающих линз, для того что бы вытащить этот блок, необходимо открутить упорную гайку

(или шайбу или кольцо, не знаю как правильно оно называется) и винт на регулировке кратности,

после чего сдвинуть эту самую регулировку вперёд,

и нам открывается прорезь в корпусе через которую с небольшим усилием мы выталкиваем блок линз , как раз одна из который просто валяется в корпусе оптики,

Линза, кольцо – шайба и гайка с наружней резьбой

из корпуса так же выпадает язычок

который служит пружиной для блока линз, во время регулировок по вертикали и горизонтали (при сборке надо умудриться вложить его на место в паз)

Так он должен стоять при сборке

Выкрутив упорное кольцо вставляю линзу на её место,

(укладывается линза, далее кольцо которое служит шайбой, чтоб при закручивании не повредить линцу), а вот дальше загадка, так как линза неодинаково выпуклая её нужно правильно установить, проверялось этот методом тыка, поставил, всё собрал посмотрел, изображение мутноватое, снова разобрал, перевернул, собрал – теперь вроде всё хорошо

и опять разбираю уже для того что бы придумать как быть с перекрестьем.

Из чего делать перекрестье? И как его крепить, ну немного почесав репу, и без 100 грамм не обошлось… придумал, в старом корпусе перекрестья (он по видимому из латуни) просверлить отверстия для того чтоб протянуть нить,

взял самое тонкое сверло которое у меня было – 0,8 мм и аккуратно стараясь соблюсти равно противоположные стороны делаю отверстия, (с первого раза не удалось)

Читайте так же:  Ремонт блока абс своими руками на бмв

Далее решил в качестве пробы протянуть через отверстия самую тонкую нитку которую сумел найти в швейном наборе, собрал – ужас!! Смотрелось это как будто перекрестье сделано из канатов)))

Заново разбираю…. решил попробовать леску для зимней рыбалки сечение точно не помню по моему 0,2мм, протягиваю,

завязываю, собираю, смотрю – опять фигня, толщина перекрестья ещё более менее терпима но вот то что оно получилось не ровное меня раздражало, опять разбираю, так как отверстия больше, чем протянутая в них леска стоит обратить внимание на этот зазор немного поэкспериментировав всё же нашёл как оптимально связать леску чтоб перекрестье было как можно ровнее и по центру,

собрал всё это дело в очередной раз, (уже наверно могу это делать с закрытыми глазами)

установил на винтовку, пристрелял на 40 метров…и вздохнул с облегчением.))

Извиняюсь за качество фото, лучше моя нокия просто не может.

Надеюсь статья будет полезна начинающим мастерам оптических прицелов, кстати устройство как я понял у всех одинаковое, просто для любопытства разобрал свой BSA Deerhunter 8-32×44 AO Mil-Dot и оказалось конструкция один в один, только размеры линз разные, если у кого то будут вопросы постараюсь на них ответить, не выкидывайте сломанную оптику она ещё может жить и пригодится вам, всем удачи в ремонте!

MosCatalogue.net – это сервис, который предоставляет вам возможность быстро, бесплатно и без регистрации скачать видео с YouTube в хорошем качестве. Вы можете скачать видео в форматах MP4 и 3GP, кроме того можно скачать видео любого типа.

Ищите, смотрите, скачивайте видео – все это бесплатно и на большой скорости. Вы даже можете найти фильмы и скачать их. Результаты поиска можно сортировать, что упрощает поиск нужного видео.

Скачать бесплатно можно фильмы, клипы, эпизоды, трейлеры, при этом вам не нужно посещать сам сайт Youtube.

Скачивайте и смотрите океан бесконечного видео в хорошем качестве. Все бесплатно и без регистрации!

MosCatalogue.net – это сервис, который предоставляет вам возможность быстро, бесплатно и без регистрации скачать видео с YouTube в хорошем качестве. Вы можете скачать видео в форматах MP4 и 3GP, кроме того можно скачать видео любого типа.

Ищите, смотрите, скачивайте видео – все это бесплатно и на большой скорости. Вы даже можете найти фильмы и скачать их. Результаты поиска можно сортировать, что упрощает поиск нужного видео.

Скачать бесплатно можно фильмы, клипы, эпизоды, трейлеры, при этом вам не нужно посещать сам сайт Youtube.

Скачивайте и смотрите океан бесконечного видео в хорошем качестве. Все бесплатно и без регистрации!

Есть двухзаходная проточка в трубке оборачивающей системы. В пазах этой проточки движутся ползунки изменяя положение линз оборачивающей системы , т.е. удерживают фокус таким образом, чтобы все время изображение оставалось резким..
Рассказывать долго и непонятно не вскрыв оптику.
Так вот, вам надо разобрать ОП и вернуть ползунки в прорези! Это сделать не просто , но можно!

Все признаки описаной неисправности налицо:
– резкость только в одном положении регулятора кратности..

В оборачивающей системе две группы перемещающихся линз. Так вот одна из склеек двух линз застряла *( зависла)..

Типичный отказ всех недорогих телескопических прицелов, к которым относится и ХАКО.

Николай Петрович, я в курсе этих тонкостей, это далеко не первый отремонтированный прицел.

Все признаки описанной неисправности налицо:
– резкость только в одном положении регулятора кратности.. В этом случае всё далеко не так однозначно. При изменении кратности с 2,5 до 4, резкость остаётся нормальной, а при дальнейшем изменении, от 4х до 8х, резкость пропадает, но возвращается регулировкой диоптрий.
Никакие линзы вроде бы не залипали, я проверял, хотя и клясться в этом не буду.

Никакие линзы вроде бы не залипали, я проверял, хотя и клясться в этом не буду.
В оптике чудес не бывает, тем более в телескопических ОП..

– надо разобрать и правильно собрать, проверить фокусировку и произвести юстировку..
В общем справитесь, если уже делали подобную работу. На первый взгляд сложно, а руки и голова делают. ИМХО,

Если оборотка собрана правильно и двухзаходная система смещения линз оборачивающей системы не нарушена, тогда и разговор будет иной..

Проверь паралакс, если надо отстрой на сто метров.
Методом от простого к сложному, найдешь причину..Наверняка накосячили с линзами.

Петрович. Скорее всё проще, наверно открутили линзу объектива и сбили расстояние фокуса. На недорогих, другие чинить не довелось это частая причина. Там расстояние регулируется перемещением линзы в объективе.
Ну пра-ална! Петровичу расскажите, пусть учится 🙂

Так кому писал “” проверить отстройку от ПАРАЛАКСА?”” – как только покрутили линзу объектива , сместив ее по резьбе в любую сторону , появится явно и сильно выраженный “” паралакс”. То- то же!
Что дорогой, что дешевый, принцип построения и работы АНАЛОГИЧЕН!

Олег, спасибо за совет, хотя воспользоваться им МНЕ не придется.

Не боги горшки обжигают.. Разберется автор темы сам..

Сообщение Aleksey74 » 26 фев 2010, 11:54.

Ремонт оптического прицела ВОМЗ-P
Рано или поздно у нормального русского человека возникает желание разобрать данный оптический прибор и посмотреть ему в душу , с целью самоуспокоения – НЕ ОН ЛИ является причиной всех бед при стрельбе. Спешу вас огорчить! В 99% случаев НЕ ОН.
Такое желание появилось и у меня. Два дня безуспешно полазив по сети я несмог найти ПОЛНОЕ описание устройства и разборки этого очень распространённого прицела .
А постоянно попадающиеся рекомендации НЕРАЗБИРАТЬ оптику вызывали у меня только злобную улыбку)))).
Данный прицел спроектирован по принципу «чем проще -тем надёжнее».
Тоесть ломаться там практически нечему. Возможно в РЕДКИХ случая отклейка линзы с нанесённой сеткой из втулки в которую она намертво приклеена, также возможно смещение нажимной пружины линзы (что очень маловероятно) ,возможно ослабление на резьбе(закручено намертво и проклеено на заводе) линзооборачивающей системы( маленькая трубка внутри с набором линзочек).Всё: Всё остальное лечится «поверхностно» без разбора , как то отворачивание линз, ослабление нажимных шайб-барабанчиков (под регулировочными барабанами),закусывание и ослабление регулировочных барабанов.

Читайте так же:  Ремонт квартир новостройка своими руками

Для ремонта понадобится:
1) набор плоских отвёрток из комплекта (у меня комплект для ремонта сотовых телефонов , стоит 200 р.)
2) ЧИСТАЯ-белая (лучше вообще стираная ) ХБшная тряпочка, ватные палочки.
3) Герметик недорогой(без растворителей ) прозрачный.
4) Желателен фонарик ,светить в тубу. (фото1)
5) Баночки под мелкие болты (обязательно)
Устройсво прицела :
1 -объектив; 2-рукоятка; 3 – окуляр; 4 – крышка; 5 – винт; 6-сетка;
7-линзовая оборачивающая система; 8 – шкала углов боковых поправок;
9 – шкала углов прицеливания; 10 – установочное кольцо. (РИС1)

Установка, пристрелка, настройка оптического прицела Leapers

  • Установка прицела
  • Пристрелка прицела
  • Отстройка от параллакса и фокусировка
  • Установка антибликовой бленды (опция)
  • Регулировка подсвеченности сетки прицела (только у моделей с усовершенствованной сеткой)
  • Уход и обслуживание прицела
  • Ограниченная пожизненная гарантия производителя
  • pdf файл: Установка, пристрелка, настройка оптического прицела Leapers

ОСТОРОЖНО : Перед установкой прицела обязательно проверьте, что ваша винтовка РАЗРЯЖЕНА, НЕ СТОИТ НА БОЕВОМ ВЗВОДЕ и, если это возможно, поставлена на предохранитель. Всегда соблюдайте технику безопасности при обращении с оружием.

1. Убедитесь, что у вас имеются высококачественные кольца нашего производства. Покупка дешевых колец – лишь видимость экономии, которая может ухудшить способности вашей стрелковой системы.

2. Установите основания колец на крепежные приспособления винтовки.

3. Снимите верхние полукольца и положите прицел на открытые нижние полукольца закрепленных оснований. Установите верхние полукольца обратно и крепко затяните винты пальцами.

4. Приложите винтовку к плечу в вашей естественной стойке для стрельбы. Отрегулируйте удаление выходного зрачка, чтобы видеть через прицел все поле зрения.

5. Найдя наилучшее удаление выходного зрачка, поверните прицел так, чтобы вертикальные перекрестия сетки оказались перпендикулярны винтовке.

6. Затяните винты на кольцах, чтобы крепко зафиксировать прицел.

ВНИМАНИЕ: Не затягивайте винты с излишней силой, чтобы не повредить корпус прицела.

7. Теперь прицел готов к пристрелке.

В НИМАНИЕ! Перед введением поправок не забудьте ослабить контровочные винты барабанов поправок. Иначе вы можете сорвать резьбу! Фиксацию барабанов поправок шестигранником необходимо производить, ТОЛЬКО предварительно поджав барабан к трубе пальцами и убедившись, что барабанчик вошёл в технологические пазы для фиксации! Иначе вы можете сорвать резьбу! Целью пристрелки является совпадение точки прицеливания через прицел с точкой попадания пули, выпущенной из вашей винтовки.

Установите мишень на расстоянии 91 метр (100 ярдов). Для прицелов под пневматическое оружие установите мишень на расстоянии 32 метра (35 ярдов).

Будет лучше, если вы воспользуетесь для стабилизации винтовки сошками, мешком с песком или иным упором. Установите на прицеле максимальную кратность увеличения, прицельтесь в центр мишени и произведите пристрелочный выстрел с соблюдением техники безопасности.

Если точка попадания пули в точности совпала с центром мишени, прицел может считаться пристрелянным. В противном случае вам придется отрегулировать прицел посредством барабанчиков вертикальной и/или горизонтальной коррекции следующим образом:

Вертикальная поправка – открутите защитный колпачок на верхнем барабанчике. Ослабьте контровочный винт специальным шестигранным ключом, находящимся в комплекте с прицелом. Пальцами поверните регулировочный маховик, чтобы внести необходимую поправку. Один щелчок в любом направлении приводит к смещению точки попадания примерно на 7 мм на мишени, отстоящей на 91 м. Закрутите контровочный винт. Установите защитный колпачок обратно.

Горизонтальная поправка – открутите защитный колпачок на правом барабанчике. Ослабьте контровочный винт специальным шестигранным ключом, находящимся в комплекте с прицелом.

Пальцами поверните регулировочный маховик, чтобы внести необходимую поправку. Один щелчок в любом направлении приводит к смещению точки попадания примерно на 7 мм на мишени, отстоящей на 91 м. Закрутите контровочный винт. Установите защитный колпачок обратно.

Внеся необходимые вертикальные и горизонтальные поправки, произведите следующий пристрелочный выстрел с соблюдением техники безопасности. Продолжайте вносить поправки на прицеле и производить пристрелочные выстрелы, пока пули не будут попадать в центр мишени, когда перекрестье сетки наведено на ее центр. Это может оказаться утомительным занятием, но оно необходимо для меткой стрельбы.

Примечание: Каждый щелчок регулировки смещает точку попадания на расстояния, указанные в следующей таблице.

Величина смещения в мм при одном щелчке вертикальной/горизонтальной поправки у моделей с ценой щелчка 1/4 МОА

Ремонт оптического прицела Липерс 4х32 мини-АО своими руками.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-pVsVd81AIFA%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FwNkbAuRfhbc%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Жаль ток потеть будет и ненадолго хватит барабанчиков. А так колхоз что надо!

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

вот уж три года как не потеет. причем я так же переделал еще один прицел – никон 4х32 простафф. и тоже не потеет. а барабанчики крутить я не особо люблю. пристрелял и больше не трогаю. изредка под боеприпас подстраиваю.

Читайте так же:  Ремонт двухкамерного холодильника стинол своими руками

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-2BORRGn7sFA%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FJ9E8prRdbGU%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Крон сначала поменять не пробовал. на самый херовый кронштейн поставил прицел!!

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-CYvbeozdYfI%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F2BmnoT6DECg%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Сделал, как на видео, только прицел не разбирал, так нарезал, на выходных отстреляю, посмотрю что получилось. За идею СПАСИБО. Только дуть в прицел не советую,частички слюны могут на оптику попасть, лучше пользоваться пылесосом или грушей.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-qUvPJsw1-Kg%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FN70r7hbr-rM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

а как же закаченный азот? как вы его обратно закачиваете?

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-qUvPJsw1-Kg%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FN70r7hbr-rM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Согласен. Век живи век учись. Все намного просто, а люди голову ломают) Спасибо!

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

в атмосферном воздухе 70 процентов азота. потеря 30 процентов переживаема. если делать все в сухом и отапливаемом помещении и не оставлять лишних отверстий, то все будет нормально.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F--iDWd0R4GSI%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2Fru7xi0qKTY0%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Ну в принципе идея хорошая

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F--iDWd0R4GSI%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2Fru7xi0qKTY0%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Ремонт Rolex вилами и топором

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-qghaFbmA0ys%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FKBw2gNUJtrY%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Стал обладателем прицела 3-9-32 centr point,та же проблема с пружинкой.Переделал с витой пружинкой и проблем не стало,в место самоточки взял масленку диаметром 10 мм отпилил головку с шариком расширил отверстие до 7 мм подобрал пружинку и теперь всё ОК!

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Все правильно. главное не боятся. выбросить всегда можно. а так еще послужит.
удачи!

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-xRq15kpavTQ%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FN4zCo_4y86U%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Оптические приборы в стерильных комнатах собираются!а вы голыми руками))

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-xRq15kpavTQ%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FN4zCo_4y86U%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Зулус Ко61 У меня бинокль тоже как то сбился, призма отклеилась. Я её приклеил,вот только герметичность нарушил,пыль осела и изображение естественно ухудшилось.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

конечно. и комнаты стерильные, и инструмент специальный. и работают специалисты обученные.
и если прицел поплыл, то его можно выбросить и бегом бежать за новым.
я так и сделал. купил другой. чтоб был.
а потом занялся этим.
и как оказалось вполне успешно. прицел заработал. жив до сих пор.
ну а в комнате у меня достаточно чисто.
удачи!

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Vk4V4pHHXcI%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FAedPpNythpg%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Отремонтируйте мой. Я вам заплачу. Выкидывать жалко, а мастерить не умею. У моего липерса с переменной кратностью тоже сетка скачет.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

доброго дня.
ремонтировать у меня просто нет времени. иногда не могу сделать даже то, что запланировал для себя.
вот так.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-_-kfnolWDvo%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FJKc8vaXhBrQ%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

а прицел какой? и сколько выстрелов?

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-_-kfnolWDvo%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FJKc8vaXhBrQ%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

почему так?
у вас какой и сколько вы им пользовались и на каком оружии?

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-F2YIIcSkpu4%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FXDM82pDtaJg%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

если его туда не кидать. то его там и не будет.
у меня там мусора нет.
прицел живет до сих пор. переехал на воздушку.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-_vTQZlAkAFA%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FlaCwnQFWRn8%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Пружинка которая стоит родная полное гавно я сам разбирал и поправлял неоднократно а с вашей переделкой выдерживает любые нагрузки

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-_vTQZlAkAFA%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FlaCwnQFWRn8%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Спасибо огромное очень класно

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-z8AnQOffD5k%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FPht0M7XC2-w%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

На пневматике прицел постоянно плавал. Задолбался пристреливаться. Сделал по вашему “рецепту” и год уже ничего не сбивается Поправки работают чётко и послушно.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-PgdzvJ8Miqg%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F0KOH1ZuWwoM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Испортил прицел, набрал грязи внутрь, будет запотевать.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

ну не попадает же.
а я много из него стреляю. и в дождь и в снег.
я когда его переделывал, тоже не знал, получиться или нет. это был эксперимент.
эксперимент оказался удачным.
главное не бояться.
не боятся и делать.
иногда получается.
второй прицел – никон простафф 4х32, тоже полностью переделал. и тоже отлично себя чувствует.
не запотевает и отлично работает.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-PgdzvJ8Miqg%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F0KOH1ZuWwoM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Зулус Ко61 16:21 Видна грязь. Вы нарушили герметичность устроиства, при дождливой погоде влага попадет в устройство.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

не запотевает. грязи тоже нет. стреляю из него постоянно. и это можно увидеть по моим видео.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-CrM00x0URJU%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F98Jw0XUR-4M%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

гляньте лучше вот этот манул https://airgun.org.ru/forum/viewtopic.php?t=37100

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

это прицел с переменной кратностью. у него немного другое устройство.
а я такими не пользуюсь.
только постоянные прицелы.
материал посмотрел, спасибо!

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-oZFpT1b89-A%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FxWKL-ZOKTes%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Спасибо за познавательное видео.Купил себе липерс 4*16 *50 на платформе TS на 30-06 кал. Говорят держит. Ну а вдруг поплывет возможно такое и с ним проделать?

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Доброго дня.
я такой прицел не разбирал. но думаю что если попробовать, то может и получиться.
я когда свой разбирал, тоже не был уверен в благополучном результате.
получилось.
удачи!

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-ZExg2jdGC5I%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FEYewbEx7ICM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Производитель пообещал устранить неисправность но нет лучше я сам раскурочу прицел и сделаю всё топорно и по колхозному.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-xIKEK6pRU5E%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2Fc8OBraZDvbY%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

оружинка тугая клики поправок будут изнашиваться я б еше бы посоветовал под пружинку упорчик к трубке

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-Rm-bksFZfWk%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2F47Hw6zSi7CM%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

Доброго дня.
я клики мало трогаю. как пристрелял один раз так и стреляю. поправки делаю только по сетке. армейская привычка.

Изображение - Ремонт оптического прицела leapers своими руками proxy?url=https%3A%2F%2Fyt3.ggpht.com%2F-isvj4HyJ6B4%2FAAAAAAAAAAI%2FAAAAAAAAAAA%2FheoEXX-6zqQ%2Fs28-c-k-no-mo-rj-c0xffffff%2Fphoto

пневма Crosman Venom с газ пружиной, в комплекте шёл прицел, centr point 3-9-32, та же проблема, один- два выстрела на 15 метров, пули летят в цель, потом начинается жесть, (разброс 10-25см). из за чего менял прицел по гарантии. но на втором прицеле, та же ерунда. тогда прикупил Veber 4 -16-50. стало лучше, но результат не устраивает. буду ставить опыты)) по вашей схеме, над штатным прицелом. если всё получиться, то попробую и большой переделать. Зулус, а есть ли смысл ставить не один болт с пружиной, а два, на против регулировачных болтов, по схеме креста?

Изображение - Ремонт оптического прицела leapers своими руками 12342352113
Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Обо мнеОбратная связь
Оцените статью:
Оценка 4.8 проголосовавших: 6

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
