Ремонт микроволновки gorenje своими руками

Самое подробное описание: ремонт микроволновки gorenje своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Felectry.ru%2Fwp-content%2Fuploads%2F2017%2F01%2Fremont-mikrovolnovok-3-300x164

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

  • Магнетрон;
  • Волновод;
  • Обмотка трансформатора;
  • Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Видео (кликните для воспроизведения).

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

  • Перегорание предохранителей;
  • Неисправность магнетрона;
  • Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.
Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Felectry.ru%2Fwp-content%2Fuploads%2F2017%2F01%2FRolsen_mkv-300x220


Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

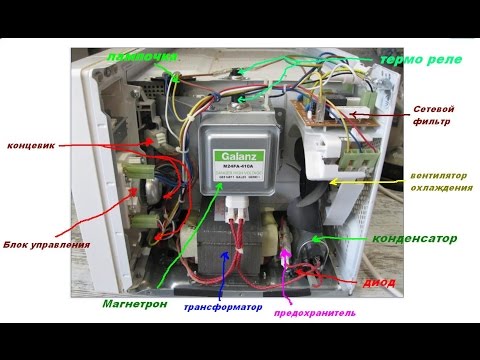

А расположение элементов микроволновки видно по этому рисунку:

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Felectry.ru%2Fwp-content%2Fuploads%2F2017%2F01%2Fopyt-remonta-mikrovolnovoi-pechi-8-300x233


Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходноого конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:


После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Felectry.ru%2Fwp-content%2Fuploads%2F2017%2F01%2F0-300x225


Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:


Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Многие из нас забыли о различных плитах, варочных панелях и полностью доверяют процесс приготовления пищи микроволновым печам СВЧ. И это совсем неудивительно: микроволновки мало занимают места, имеют богатый набор разных функций и значительно экономят время. Естественно, мы бываем очень огорчены, когда наша микроволновка выходит из строя. Причины поломки и неисправности могут быть разными. Рассмотрим, что ломается в СВЧ печи чаще всего. Зачастую при поломке микроволновки необходимо обращаться к специализированному мастеру. Ведь это не самое простое устройство, поэтому ремонт довольно сложен. Но на самом деле конструкция микроволновой печи элементарна и включает лишь несколько основных элементов. Если предварительно ознакомиться с частыми поломками, то ремонт микроволновки самостоятельно не составит труда.

Читайте так же:  Моя квартира после ремонта своими руками

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

  1. Магнетрон.
  2. Трансформатор.
  3. Высоковольтный предохранитель.
  4. Выпрямительный диод.
  5. Конденсатор.
  6. Блок управления.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2F%25D1%2581%25D1%2585%25D0%25B5%25D0%25BC%25D0%25B0-%25D0%25BC%25D0%25B8%25D0%25BA%25D1%2580%25D0%25BE%25D0%25B2%25D0%25BE%25D0%25BB%25D0%25BD%25D0%25BE%25D0%25B2%25D0%25BA%25D0%25B8-500x391

Расположение элементов в микроволновке

Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

  • Целостность сетевого шнура.
  • Положение дверцы и систему ее закрытия.
  • Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Видео (кликните для воспроизведения).

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Falg_04-635x600

Порядок действий если нет нагрева Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Ferror_microwave-584x600 Неисправности предохранителя

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2F%25D0%259F%25D1%2580%25D0%25B5%25D0%25B4%25D0%25BE%25D1%2585%25D1%2580%25D0%25B0%25D0%25BD%25D0%25B8%25D1%2582%25D0%25B5%25D0%25BB%25D1%258C-280x210

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  1. Предохранители.
  2. Конденсатор.
  3. Диод.
  4. Трансформатор.
  5. Магнетрон.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2F%25D0%259A%25D0%25BE%25D0%25BD%25D0%25B4%25D0%25B8%25D0%25BD%25D1%2586%25D0%25B0%25D1%2582%25D0%25BE%25D1%2580-280x210

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2F%25D0%2592%25D1%258B%25D1%2581%25D0%25BE%25D0%25BA%25D0%25BE%25D0%25B2%25D0%25BE%25D0%25BB%25D1%258C%25D1%2582%25D0%25BD%25D1%258B%25D0%25B9-%25D0%25B4%25D0%25B8%25D0%25BE%25D0%25B4-280x210

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Далее проводится проверка трансформатора.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2F%25D0%25A2%25D1%2580%25D0%25B0%25D0%25BD%25D1%2581%25D1%2584%25D0%25BE%25D1%2580%25D0%25BC%25D0%25B0%25D1%2582%25D0%25BE%25D1%2580-250x210

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2F%25D0%25BC%25D0%25B0%25D0%25B3%25D0%25BD%25D0%25B5%25D1%2582%25D1%2580%25D0%25BE%25D0%25BD-%25D0%25BC%25D0%25B8%25D0%25BA%25D1%2580%25D0%25BE%25D0%25B2%25D0%25BE%25D0%25BB%25D0%25BD%25D0%25BE%25D0%25B2%25D0%25BA%25D0%25B8-280x210

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Читайте так же:  Ремонт впускного клапана стиральной машины своими руками

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2Fkolpak-%25D0%25BC%25D0%25B8%25D0%25BA%25D1%2580%25D0%25BE%25D0%25B2%25D0%25BE%25D0%25BB%25D0%25BD%25D0%25BE%25D0%25B2%25D0%25BA%25D0%25B8-240x210

Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка.
  • Переворот колпачка.

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

  1. Микроволновка отключается от сети.
  2. Происходит разрядка трансформатора (5 минут).
  3. От дефектной детали отсоединяются клеммы, ее извлекают.
  4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fsdelalremont.ru%2Fimage%2F%25D1%2581%25D0%25BB%25D1%258E%25D0%25B4%25D0%25BF-500x350

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ? Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.




Ремонт микроволновки своими руками возможен, но только для тех пользователей, кто хоть немного разбирается в электротехнике и имеет опыт работы с ручным инструментом.

Ремонт микроволновой печи легче предотвратить. Для этого не следует использовать аппарат в условиях, которые вызывают критические режимы работы его узлов. В документации, которой снабжают микроволновую печь, достаточно подробно описаны правила эксплуатации и предостережения. Например, о том, что не следует разогревать пищу в металлической посуде, о том, что нельзя включать прибор с пустой камерой и т.д.

Перегоревшая слюдяная пластина

Необходимо следить за состоянием слюдяной пластины микроволновки, которая закрывает окно волновода, передающего излучение в пространство печи. Регулярная ее очистка позволит предотвратить ремонт микроволновых печей, причиной которого становится прогар, а также искрение и замыкания (о замене неисправной детали читайте в статье чем заменить прогоревшую слюдяную пластину в микроволновке).

Микроволновка не должна включаться, если внутри ничего нет. Это вызывает критический режим работы излучателя и снижает срок его службы. Негативно сказывается данное действие и на состоянии магнетрона, а стоит эта деталь почти как сама микроволновка.

Читайте так же:  Крайслер циррус ремонт своими руками

Не стоит эксплуатировать устройство, если наблюдается искрение, нарушение целостности слюдяной пластины (это свидетельствует, что элементы магнетрона повреждены или он работает в нестандартном режиме), гудение трансформатора, сбои в работе управляющей электроники. В этом случае, если нет навыков работы с техникой, лучше вызвать квалифицированного специалиста.

Основные элементы микроволновой печи

Вышедший из строя магнетрон – причина большинства поломок. Для того чтобы выявить неисправность, необходимо провести следующие операции:

  1. Разобрать прибор. Разборка микроволновки начинается со снятия боковой крышки или полного демонтажа верхнего кожуха. Сделать это несложно. Элементы обшивки крепятся саморезами или болтами, обычно они даже не скрыты. Демонтаж корпуса для доступа к электронным компонентам можно увидеть на видео ниже. Однако если речь идет о микроволновках Панасоник, стоит помнить: на одном из элементов крепежа может находиться пломба, уничтожение которой приводит к прекращению гарантии.
  2. Снять блок магнетрона. Он крепится четырьмя шурупами и снимается без труда.
  3. Внимательно осмотреть состояние узла.

Не спешите выбрасывать сгоревший магнетрон, возможно, он подлежит ремонту.

Если прогорел или частично разрушен верхний колпачок, микроволна не может образовываться в контролируемом стабильном режиме, что приводит к возникновению аварийной ситуации и срабатыванию защиты. Установка нового элемента (колпачка) относится к стандартным действиям. Если после проведения этой операции сломанный магнетрон так и не заработал – значит, он окончательно вышел из строя или не образовывает достаточной эмиссии.

Полностью привести в порядок блок излучения СВЧ можно следующим образом:

  1. Приобрести новый магнетрон от соответствующей модели микроволновки. Есть разные форматы поставок. В одной комплектации приобретается только магнетрон, а в другой – к нему прилагается волновод.
  2. Установить магнетрон, подходящий по параметрам. Обращайте внимание на четкие геометрические размеры и мощность. К примеру, компания Redmond использует различные стандартизированные серии излучателей, поэтому замена главного, так сказать, нагревательного элемента не составляет труда.

Работа излучателя основана на эмиссии электронов. Это ламповая технология. Поэтому магнетрон постоянно истощается, уменьшается показатель эмиссии, скорость разогрева пищи падает. Продлить жизнь главного элемента печи можно вручную, добавив обмоток в обмотку трансформатора питания, что приведет к росту напряжения на излучателе. Делать это нужно осторожно. Максимальное напряжение, на которое рассчитываются магнетроны, составляет 6.3 вольта, минимальное – 3.15 В.

Для микроволновых печей Шарп и Редмонд превышать этот предел нужно с осторожностью, наматывая половину оборота обмотки. Изделия других брендов могут допускать повышение напряжения на магнетроне до 7 Вольт. Посредством такого способа можно не только отремонтировать микроволновку, возвратив ей прежние показатели, но и продлить срок службы системы излучения до 3-х лет.

Одна из самых распространенных проблем – повреждение или прогар слюдяной пластины, закрывающей окошко волновода. Такая неисправность может проявляться по-разному, начиная от искрения в камере или блоке электроники, до отказа микроволновки работать в заданном режиме из-за срабатывания автоматики защиты. Починить пластину очень просто. Достаточно снять поврежденную деталь и обратиться в сервисные центры или специализированные магазины. Там вам вырежут кусок подходящего размера от большого листа соответствующей толщины, останется только установить его на штатное место.

Другие проблемы и методы их нейтрализации выглядят так:

Плохая работа кнопок или панели управления устраняется двумя способами. В случае если печь оснащена контактными механическими переключателями, их необходимо почистить, проверить контакты присоединения. Если речь идет о пленочной панели управления – возможно, дорожки окислились и разрушились со временем. Ремонт пленочной панели управления микроволновой печи производится аналогично ремонту компьютерной клавиатуры. Есть различные токопроводящие, серебросодержащие лаки, карандаши для устранения неисправности. В простейшем случае, если дорожки повреждены очень слабо, можно воспользоваться простым графитовым карандашом (подробнее — в статье что делать, если кнопки на микроволновке не работают).

Прежде чем разобрать микроволновую печь и проверить состояние ее внутренних узлов, следует убедиться в наличии питания. Порядок действия стандартный. Осматривается вилка, проверяется предохранитель, нужно удостовериться, что на силовом кабеле нет заломов, потертостей, заметных на ощупь переломов жилы. Отдельно осматриваются места выхода провода из вилки и входа его в корпус.

Только после того, как наличие питания, целостность кабеля и предохранителя микроволновой печи проверены, можно приступать к дальнейшему осмотру и ремонту. При этом стоит помнить: аккуратность, внимательность и следование правилу «от простого к сложному» обязательно приведут к хорошему результату диагностики и ремонта.

Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.

Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.

Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару. При ремонте СВЧ печи своими руками следует учитывать этот фактор.

Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором. Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

  1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
  2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
  3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.
Читайте так же:  Креативный ремонт своими руками недорого

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F02%2F%25D0%259A%25D0%25B0%25D0%25BA-%25D1%2583%25D1%2581%25D1%2582%25D1%2580%25D0%25BE%25D0%25B5%25D0%25BD%25D0%25B0-%25D0%25BC%25D0%25B8%25D0%25BA%25D1%2580%25D0%25BE%25D0%25B2%25D0%25BE%25D0%25BB%25D0%25BD%25D0%25BE%25D0%25B2%25D0%25B0%25D1%258F-%25D0%25BF%25D0%25B5%25D1%2587%25D1%258C-1

Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.

Таким образом, вот что получается:

  • нагревательная спираль имеет 6,3В;
  • на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.

Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей. Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок. Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц. Именно на этой частоте функционирует СВЧ печь.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F02%2F%25D0%259C%25D0%25B5%25D0%25BD%25D1%258F%25D0%25B5%25D0%25BC-%25D1%2581%25D0%25BB%25D1%258E%25D0%25B4%25D1%258F%25D0%25BD%25D1%2583%25D1%258E-%25D0%25BF%25D0%25BB%25D0%25B0%25D1%2581%25D1%2582%25D0%25B8%25D0%25BD%25D1%2583-%25D0%25B2-%25D0%25BC%25D0%25B8%25D0%25BA%25D1%2580%25D0%25BE%25D0%25B2%25D0%25BE%25D0%25BB%25D0%25BD%25D0%25BE%25D0%25B2%25D0%25BA%25D0%25B5-1

Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки. Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает. Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.

Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли. Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи. Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.

Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:

  1. Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
  2. Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.

Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.

Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле. Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении. Два реле как правило разрывают цепь электропитания. А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:

  1. В том случае, если дверь печи открыта, пусковой механизм реле отжат.
  2. При такой работе цепь электропитания имеет два места разрыва.
  3. Второе реле замыкает землю на фазе.
  4. Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
  5. Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Ftehrevizor.ru%2Fwp-content%2Fuploads%2F2016%2F02%2F%25D0%259F%25D1%2580%25D0%25B8%25D0%25BD%25D1%2586%25D0%25B8%25D0%25BF-%25D1%2580%25D0%25B0%25D0%25B1%25D0%25BE%25D1%2582%25D1%258B-%25D0%25BF%25D1%2580%25D0%25B5%25D0%25B4%25D0%25BE%25D1%2585%25D1%2580%25D0%25B0%25D0%25BD%25D0%25B8%25D1%2582%25D0%25B5%25D0%25BB%25D1%258C%25D0%25BD%25D0%25BE%25D0%25B3%25D0%25BE-%25D1%2580%25D0%25B5%25D0%25BB%25D0%25B5-1

Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен. Задача силового предохранителя учитывать движение тока в магнетроне. В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.

Читайте так же:  Тестер ц43101 ремонт своими руками

Итак, настал грустный день, когда служившая не один год микроволновка перестала работать. Все в ней крутится, вертится, жужжит, а «цыпленок табака», который вы положили в печь полчаса назад, так и остался горкой холодного «бездушного» мяса. Естественно, первая мысль — все, микроволновка свое отработала. Вторая — нужно нести в ремонт. Но…

Но узнав приблизительную стоимость ремонта при обращении в сервисный центр, понимаете, что он может обойтись дороже остаточной стоимости. Поэтому возникает желание — в утиль эту и за покупкой новой. Но торопиться не стоит!

Есть несколько неисправностей, диагностика и ремонт которых не требует ни больших расходов, ни высокой квалификации, и которые как раз могут быть причиной выхода из строя именно вашей микроволновки, независимо от того какая у вас модель. Вы можете сделать ремонт микроволновки своими руками, даже, если до этого никогда дел с ней не имели.

Единственное требование к специалистам любого уровня: перед тем, как производить какие-либо манипуляции со схемой, ремонтировать микроволновку, необходимо выключить питающий кабель из розетки!

Три неисправности, которые могут быть легко диагностированы и отремонтированы своими руками и не требуют использование паяльника:

  1. Перегорание высоковольтного предохранителя.
  2. Выход из строя высоковольтного конденсатора.
  3. Выход из строя высоковольтного выпрямительного диода.

Итак, начнем ремонт своими руками. Снимаем защитный кожух микроволновки, открутив четыре винта на задней части защитного кожуха и два винта по бокам.

Вид микроволновки без защитного кожуха, со стороны электронной схемы.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fgotovim-v-mikrovolnovke.ru%2Fwp-content%2Fuploads%2F2014%2F08%2Fremont-mikrovolnovki-svoimi-rukami

  1. Магнетрон — «сердце» микроволновки, устройство генерирующее СВЧ энергию.
  2. Трансформатор, дающий энергию магнетрону.
  3. Конденсатор вольт добавки.
  4. Высоковольтный предохранитель.
  5. Высоковольтный выпрямительный диод.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fgotovim-v-mikrovolnovke.ru%2Fwp-content%2Fuploads%2F2014%2F08%2Fremont-mikrovolnovki-svoimi-rukami-1

Начнем с самого простого: ремонт своими руками высоковольтного предохранителя. Выполнен он в виде стеклянного баллончика, с находящейся внутри небольшой пружинкой и сгораемым тонким проводком. Сам предохранитель находится в изолирующей пластмассовой втулке. Целостность предохранителя можно проверить визуально. Для этого достаточно разобрать изолирующую втулку. В стеклянном баллончике мы должны увидеть пружинку в растянутом состоянии.

Изображение - Ремонт микроволновки gorenje своими руками proxy?url=http%3A%2F%2Fgotovim-v-mikrovolnovke.ru%2Fwp-content%2Fuploads%2F2014%2F08%2Fremont-mikrovolnovki-svoimi-rukami-2

Если изолирующую втулку разобрать не удается, тогда предохранитель проверяем, не открывая этот кожух. Для этого, его необходимо отключить от схемы, соединить последовательно с маломощной автомобильной лампой накаливания габаритных огней и автомобильным аккумулятором. Лампочка должна гореть. Если лампа не горит, предохранитель подлежит замене — это и будет ремонт своими руками :).

Конденсатор. Для проверки конденсатора его необходимо отсоединить от схемы, подсоединить последовательно с маломощной лампой накаливания

15 ватт Х 220В, к примеру, от настенного светильника, и эту схему включить в бытовую электросеть.

При нормальном состоянии конденсатора лампа должна гореть примерно в полнакала. Отключив конденсатор от сети и сразу замкнув между собой клеммы конденсатора отверткой, мы должны получить небольшой электрический разряд, что является признаком наличия электрической емкости. Яркое свечение лампы или полное его отсутствие свидетельствует о том, что конденсатор неисправен и подлежит замене.

Для проверки диода своими руками его необходимо сначала отключить от схемы. Затем, также подсоединить к осветительной сети через маломощную лампу накаливания

15 ватт Х 220В. Лампа должна гореть в половину яркости, с явно заметным мерцанием (50 герц). При ярком равномерном горении лампы, как и полном отсутствии горения, следует вывод о неисправности диода. В таком случае он подлежит замене.

При замене следует обратить внимание, что два вывода диода отличаются по назначению и способу присоединения. Диод имеет положительный вывод (анод), который имеет маркировку на корпусе в виде полоски и заканчивается кольцом под болт. Присоединяется он к корпусу микроволновки. Отрицательный же вывод (катод) заканчивается скобкой и присоединяется к конденсатору. Другое включение для диода не допустимо.

Как правило, перегорание предохранителя свидетельствует о пробое диода или конденсатора. Поэтому, если вы обнаружили, что перегорел высоковольтный предохранитель, выясните, какой еще элемент вышел из строя.

Купить электронные компоненты для ремонта микроволновки своими руками не сложно. В настоящее время существует достаточно магазинов, торгующих комплектующими элементами микроволновки.

Если вы не ориентируетесь в маркировке электронных компонентов, то, как правило, в магазине вам достаточно будет просто показать продавцу ваш вышедший из строя элемент. Поэтому, отправляясь в магазин за покупкой, снимите и захватите его с собой. Продавец сам сориентируется и предложит вам электронную деталь с необходимыми параметрами.

Вышеперечисленные неисправности не требуют больших затрат, ремонт СВЧ-печей своими руками явно выйдет дешевле, чем в сервисе.

  • Самый дорогой элемент — это конденсатор. Стоимость его может колебаться в пределах 300-600 рублей. Все зависит от фирмы изготовителя.
  • Диод может стоить в пределах 50-150 рублей.
  • А предохранитель обойдется вам примерно 40-80 рублей.
Изображение - Ремонт микроволновки gorenje своими руками 12342352113
Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Обо мнеОбратная связь
Оцените статью:
Оценка 4.8 проголосовавших: 6

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
