Коробка передач (рис. 1) имеет четыре передачи вперед и одну назад.

В коробке передач применены шестерни постоянного зацепления на второй, третьей и четвертой передачах. На третьей и четвертой передачах установлен синхронизатор инерционного типа, состоящий из скользящей муфты, ступицы. двух блокирующих колее и трех сухариков, прижатых к муфте двумя пружинными кольцами.

Для увеличения жесткости и повышения точности установки зубчатых венцов промежуточный вал выполнен неразъемным в виде блока четырех шестерен. Кроме того, для получения плавного зацепления и бесшумной работы коробки передач шестерни постоянного зацепления выполнены с косыми зубьями.

Коробки передач автомобилей ГАЗ-66 и ГАЗ-66-02 отличаются от коробки передач автомобиля ГАЗ-53А устройством задней крышки (отсутствуют шестерни привода спидометра, которые установлены в раздаточной коробке). Кроме того, картер коробки передач автомобиля ГАЗ-66-02 имеет более точный допуск на размер от оси блока шестерен промежуточного вала до привалочной плоскости люка, на который устанавливают коробку отбора мощности.

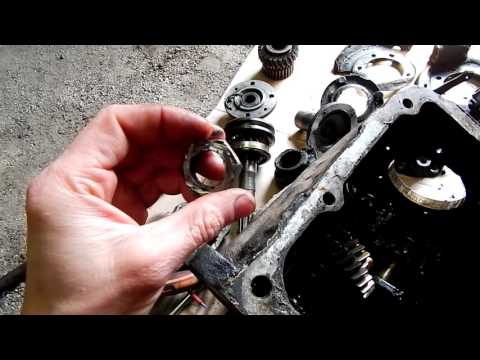

Видео (кликните для воспроизведения).

Техническое обслуживание коробки передач заключается в проверке крепления, поддержании требуемого уровня смазки и в периодической смене масла в картере.

Неисправности коробки передач и способы их устранения

ГАЗ-53 — это известный российский большегрузный автомобиль. Первые версии авто стали доступны с начала 1960-х гг. Повсеместное распространение данное среднетоннажное авто получило в сельскохозяйственной сфере.

Основное достоинство данной техники в том, что она имеет высокую стойкость к нагрузкам, которые на нее приходятся. Учитывая это, ее актуально использовать в экстремальных условиях. На машину можно устанавливать прицеп. Максимально допустимый вес буксируемого прицепа может превышать 3 тонны. Такой грузовик неприхотлив в обслуживании. Приличная скорость вырабатывается благодаря КПП.

Машина является заднеприводной. При этом силовая установка, трансмиссия расположены в передней части. Стандартно устанавливается механическая коробка переключения передач с сухим однодисковым сцеплением.

КПП на ГАЗ 53 относится к числу составляющих узлов автомобильной системы. На последних генерациях авто грузоподъемность дошла до 4,5 тонн. В качестве трансмиссии производителем была выбрана 3-ходовая МКПП (4 ступени). Вес коробки составляет 56 кг. Ряд модификаций ГАЗ-53 поддерживают установку раздаточной коробки.

КПП включает первичный вал. Он сообщается с ведомым диском сцепления. Отличий первичного вала с КПП ГАЗ 51 и 52 не отмечается. Система трансмиссии включает карданную передачу. Кардан обеспечивает передачу крутящего момента между механизмами трансмиссии. Карданная передача состоит из промежуточного и основного валов. При этом промежуточный вал сообщается с КПП.

Вторичный вал установлен на роликовом и шариковом подшипнике. Сцепление установлено в картере. Надежно зафиксирована втулка на валу. В картере заднего моста установлен редуктор. Присутствует шестеренчатый дифференциал (на крестовине). Распредвал выполнен из стали, а шестерня изготовлена из электроизоляционного конструкционного материала.

Передаточные числа на ГАЗ 53 следующие: I (6.55), II (3.09), III (1.71), IV (1.00).

Таким образом, ГАЗ-53 представляет собой массивный грузовик, который имеет отличное техническое оснащение. Продолжительной работоспособностью отличается механическая 4-хступенчатая КПП.

Перечислим основные неисправности, когда целесообразно провести ремонт КПП ГАЗ 53.

Шум при работе скоростной коробки. В ряде случаев это может быть следствием того, что имеется износ установленных в системе трансмиссии деталей. Как правило, это бывает после долгой и активной эксплуатации транспортного средства. Иногда проблему может решить подтяжка ослабленных механизмов. Диагностировать автомобиль нужно, если стал отмечаться шум, когда происходит смена скоростного режима.

Следующей неисправностью является затрудненное переключение передач. Причин этого может быть несколько:

  • не отрегулированное сцепление;
  • износ составляющих элементов КПП.

В дополнении к этому следует проверить шлицевые соединения муфты. Все изношенные или неисправные детали подлежат замене. Всегда необходимо делать выбор в пользу проверенной продукции.

Если вылетает 2 и 3 передача, необходимо проверить синхронизаторы. Способствует сокращению ресурса коробки передач на ГАЗ 53, чрезмерный нагрев ее корпуса.

Коробку передач на ГАЗ 53 следует обязательно проверить, если водитель обнаружил подтекание масла через сальники. При продолжительной эксплуатации машины следует проверять люфты в шлицевых соединениях, надежность крепления кронштейна.

Таким образом, поломки скоростной коробки сопровождаются шумами и посторонними звуками. Техническое обслуживание необходимо производить согласно установленному производителем автотранспорта графику.

Почему КПП выходит из строя? Как правило, неисправности со скоростной коробкой являются следствием не только естественного износа ее составляющих деталей, но и из-за не соблюдения правил ее эксплуатации.

Во время капитального ремонта может понадобиться ремонт первичного вала КПП ГАЗ 53. Данный вал включает блок шестерен. Конструкция самой детали является неразборной. В исправном состоянии вал не должен иметь внешних повреждений, шероховатостей.

Первичный вал КПП принимает на себя высокие нагрузки. Именно поэтому данная запчасть была выполнена из прочного материала. В ряде случаев помочь восстановить данную деталь может профессионально произведенная слесарно-механическая обработка. Периодически следует очищать от загрязнений валы и карданы.

Чтобы снять КПП из автомобиля, необходимо машину загнать на смотровую яму, снять рычаг управления, крышку, слить масло. Далее отсоединить рычаг ручного тормоза, тягу, отвернуть болты крепления. В завершении отсоединяется коробка передач ГАЗ от картера сцепления.

В коробку переключения передач рекомендуется заливать трансмиссионную жидкость ТАД-17. Как правило, для КПП требуется 3 литра. Осуществлять замену рекомендуется каждые 50000 км пробега.

Грузовик ГАЗ-53 – это, пожалуй, единственный автомобиль, который не выпускается уже 20 лет, но все еще находится в эксплуатации у большинства людей и предприятий. Это все благодаря качественной сборке, и применяемым деталям, из которых создавались отдельные узлы грузовика.

Видео (кликните для воспроизведения).

Так выглядит оригинальный ГАЗ 53

Схема коробки передач построена следующим образом. Передний конец первичного вала фиксируется в подшипнике коленчатого вала двигателя, задний конец вала соединяется с вторичным валом через игольчатый наборный подшипник.

Промежуточный вал передает все движения на вторичный вал, в зависимости от включенной скорости меняется передаточное число и соответственно скорость, с которой движется автомобиль. Четвертая передача прямая, на этой передачи муфта соединяет между собой первичный и вторичный вал.
Изображение - Ремонт коробки газ 53 своими руками proxy?url=https%3A%2F%2Favtomobilgaz.ru%2Fwp-includes%2Fimages%2Fimg%2F53_10A04%2Fimage

С хвостовика вторичного вала через карданный вал движение поступает на задний мост, который вращает задние колеса.

На первых выпусках ГАЗ 53 (с индексом «Ф») устанавливался шестицилиндровый двигатель и задний мост ГАЗ 51. Коробка передач тоже взяли от 51-ого, но она была модернизирована. Следует заметить, что заменить КПП ГАЗ 53 на ГАЗ 51 возможно, но не всегда это делать имеет смысл. У пятьдесят первой коробки другие передаточные числа. К тому же, она рассчитана на менее мощный двигатель и меньшую грузоподъемность.

В связи с тем, что в 1967 году выпуск ГАЗ 53Ф был прекращен, на смену старой модификации пришел усовершенствованный ГАЗ 53А.

Этот автомобиль уже был оснащен мощным V-образным 8-цилиндровым двигателем, поэтому на новой модели пришлось сконструировать новый задний мост и усовершенствовать КПП.

На более ранних выпусках КПП устанавливались синхронизаторы третьей и четвертой передачи, которые предназначены сглаживать момент включения скорости, но в более поздних версиях коробки синхронизаторы убрали, посчитав их лишними. Осталась только муфта переключения. КПП без синхронизаторов стали применять на ГАЗ 3307.

Читайте так же:  Обслуживание и ремонт пластиковых окон своими руками

Здесь речь пойдет о коробке передач известного грузовика ГАЗ 53.

Устройство и схема КПП от грузовика ГАЗ 53.
Изображение - Ремонт коробки газ 53 своими руками proxy?url=https%3A%2F%2Favtomobilgaz.ru%2Fwp-includes%2Fimages%2Fimg%2F53_10A04%2Fimage_3


КПП на этом грузовом автомобиле имеет четыре передние скорости и одну заднюю. Является механической, состоящей из трех валов: ведущий, ведомый, промежуточный. Коробка передач ГАЗ 53 рассчитана на три хода.

Благодаря коробке передач существует возможность передавать обороты, который развивает двигатель, на ведущие колеса, при этом изменяя величину тяговой силы. При необходимости, используя КПП, можно прекратить передачу этих оборотов на ведущие колеса. Этому соответствует нейтральное положение рычага коробки передач.

Положения рычага переключения коробки передач автомобиля ГАЗ-53А.
Изображение - Ремонт коробки газ 53 своими руками proxy?url=https%3A%2F%2Favtomobilgaz.ru%2Fwp-includes%2Fimages%2Fimg%2F53_10A04%2Fimage_5

КПП грузовых автомобилей ГАЗ 53А и ГАЗ 53 12 обладает следующими техническими характеристиками:

  • Тип коробки – механическая;
  • Тип по положению рычага переключения – трехходовая;
  • Количество передач вперед – 4;
  • Количество передач назад – 1;
  • Вес – 56 кг;
  • Заправочная емкость – 3 л.
  • первая скорость – 6,55;
  • вторая скорость – 3,09;
  • третья скорость – 1,71;
  • четвертая скорость – 1;
  • задняя скорость – 7,77.

Вернуться к оглавлению

Для того, чтобы при небольших оборотах двигателя, автомобиль развивал большую скорость, на ведомом валу установлены шестерни с разным количеством зубьев.

На четвертой передаче, сколько оборотов выдает двигатель, с такими оборотами двигаются и ведущие колеса. Но это все общие понятия, которые свойственны почти всем механическим коробкам передач.

Судить о неисправности КПП можно по следующим признакам:

  • шум в районе коробки передач;
  • не включаются скорости совсем, либо с большим трудом;
  • не включается одна из скоростей;
  • одна или несколько скоростей вылетает;
  • на одной или нескольких передачах идет скрежет во время движения;
  • не выключается скорость, и машина едет только на одной передаче. Рычаг КПП не выходит в нейтральное положение.
  • недостаточный уровень или отсутствие масла в КПП;
  • нарушение правил эксплуатации коробки передач;
  • естественный износ деталей;
  • заводской брак детали или узла;
  • длительная работа КПП в тяжелых условиях.

Шум в КПП может быть разным и в различных режимах работы.

Механизм переключения передач ГАЗ 53 А.
Изображение - Ремонт коробки газ 53 своими руками proxy?url=https%3A%2F%2Favtomobilgaz.ru%2Fwp-includes%2Fimages%2Fimg%2F53_10A04%2Fimage_4


Например, если шум на нейтральной передаче пропадает на выжатом сцеплении, то это скорее изношен подшипник первичного вала КПП. Шум или скрежет во время движения на одной из скоростей свидетельствует о поломке или изношенности зубьев шестерен данной передачи. Причиной шума на скорости может быть и промежуточный вал.

Шум на четвертой скорости скорее всего свидетельствует об изношенности первичного вала или подшипников первичного и вторичного вала.

Шум КПП на всех режимах может происходить из-за отсутствия масла в ней.

Точно определить причину шума возможно только при вскрытии КПП. Следует отметить, что неисправность не всегда легко определить визуально, поэтому осматривать детали необходимо очень внимательно. Максимальное внимание стоит обратить на детали, которые непосредственно относятся к шумящей передаче.

Так выглядит коробка передач ГАЗ 53

Очень часто причиной плохого включения скоростей является неисправность сцепления ГАЗ 53, а не КПП. В первую очередь необходимо проверить детали сцепления, убедиться, что есть нормальный выжим педали. Не включаться или включаться с трудом на третьей и четвертой передаче коробка может из-за муфты 3-4 передачи или синхронизаторов. Из-за отсутствия масла в коробке также скорости будут переключаться с трудом.

Скорости будут плохо работать, если неисправен механизм переключения, находящийся в крышке рычага передач. Причиной может являться износ штоков. Изображение - Ремонт коробки газ 53 своими руками proxy?url=https%3A%2F%2Favtomobilgaz.ru%2Fwp-content%2Fuploads%2F2015%2F03%2Fiznos4

Могут быть сломаны и пружины в механизме.

Передача (или несколько передач) вылетают чаще всего по одной из следующих причин. Первая из них довольно банальная. Когда изнашивается вилка переключения КПП (1-2, 3-4 или задней скорости), происходит недовключение скорости, и передача вылетает.

Другая причина – износ посадочного места на вторичном валу в месте, где работает шестерня, либо в посадочном месте изношена сама шестерня. Первичный вал может являться причиной выбивания четвертой скорости. Из-за плохой муфты включения 3-4 передачи вылетают одна из этих скоростей или обе сразу.

На автомобиле ГАЗ-53 ведущий вал коробки устанавливается передней частью в торце коленвала. Задний же конец прикреплен к картеру коробки, который сделан из чугуна.

На торце ведущего вала установлен роликовый подшипник, на который крепится передний конец ведомого вала, задняя же часть опирается на шариковый подшипник. На ведомом валу установлены шестерни 1-й, 2-й и 3-й передач, а также синхронизатор, который служит для бесшумного и мягкого соединения пар шестерен.

Коробка передач автомобиля ГАЗ 53

Ремонт КПП следует доверить специалистам, опытные мастера хорошо знают тонкости своего дела. Но коробка ГАЗ 53 не представляет большой сложности в ремонте, и при желании ее можно отремонтировать своими руками. На «газоновскую» коробку сейчас запчасти купить не проблема. Они есть практически в любом специализированном автомагазине, и цены на них приемлемые.

Можно неплохо сэкономить, если купить подержанную КПП с рук. Необходимо только договориться с продавцом о возможности возврата коробки в случае ее неисправного состояния. Изображение - Ремонт коробки газ 53 своими руками proxy?url=https%3A%2F%2Favtomobilgaz.ru%2Fwp-content%2Fuploads%2F2015%2F03%2Fremont6

В свое время автомобилей ГАЗ 53 и ГАЗ 3307 завод выпустил очень много, коробки переключения передач б/у продают часто, ее можно легко купить. При этом цены на них иногда просто смешные. Кстати, КПП на автомобиле ГАЗ 66 абсолютно идентична «53-ей» коробке, и они полностью взаимозаменяемы. Поэтому объявления о продаже можно просматривать и по 66-ой модели.

Разборка, ремонт и сборка коробки передач автомобиля ГАЗ-53-12

Снятие коробки передач автомобиля ГАЗ-53-12

Устанавливают автомобиль на смотровую яму. Снимают резиновый коврик пола и рукоятку рычага. Затем снимают с пола крышку люка трансмиссии, а с верхней крышки коробки передач — уплотнительный колпак.

Снимают рычаг управления коробкой передач, для чего, нажимая на рычаг вниз, поворачивают фиксирующий колпак верхней крышки против часовой стрелки. Закрывают отверстие под рычаг от попадания посторонних предметов. Отвертывают контрольную и сливную пробки картера коробки передач и сливают масло.

Отсоединяют тягу стояночного тормоза от рычага на тормозе, рычаг стояночного тормоза в сборе — от верхней крышки коробки, а также тягу включения сцепления. Снимают возвратную пружину и вилку выключения сцепления.

Свертывают колпачковую масленку подшипника муфты выключения сцепления.

Снимают крышку верхнего люка и нижнюю часть картера сцепления. Отвертывают болты крепления карданного вала к фланцу вторичного вала коробки передач, затем болты крепления промежуточной опоры карданного вала и, не отсоединяя карданный вал от фланца ведущей шестерни заднего моста, отводят его в сторону. Снимают барабан стояночного тормоза, если демонтаж коробки производится без снятия труб глушителя.

Отсоединяют от коробки передач
трос привода спидометра, закрепляют цепь подъемного приспособления двумя болтами крепления верхней крышки коробки передач, отвертывают гайки крепления коробки передач к картеру сцепления, после чего натягивают трос подъемного приспособления, отодвигают коробку передач назади, выдвигая первичный вал из картера сцепления, опускают коробку вниз.

Освобождают цепь подъемного приспособления, отсоединяют оттяжную пружину и снимают с коробки выжимной подшипник в сборе с муфтой и шлангом колпачковой масленки.

Коробка передач КПП автомобиля ГАЗ-53 (рис.1) трехходовая, четырехступенчатая. Механизм коробки передач смонтирован в литом чугунном картере, который крепится к картеру сцепления при помощи четырех шпилек, ввернутых в картер сцепления.

Читайте так же:  Ремонт двигателя лдв максус своими руками

Центрирование коробки относительно сцепления обеспечивается фланцем крышки первичного вала.

Рис.1. Коробка передач КПП ГАЗ-53

1 — первичный вал; 2 — выключатель света заднего хода; 3 — шарик фиксатора; 4 — рычаг переключения передач; 5, 13 — шестерни III передачи; 6, 12 — шестерни II передачи; 7, 10 — шестерни I передачи и заднего хода; 8 — сапун; 9 — вторичный вал; 11 — блок шестерен заднего хода; 14 — картер; 15 — шестерня привода промежуточного вала; 16 — промежуточный вал; 17 — муфта

Картер 14 коробки передач имеет на правой стенке люк, который закрыт штампованной крышкой. Под крышку поставлена паронитовая прокладка.

Этот люк предусмотрен для возможности установки коробки отбора мощности на моделях автомобиля, где применяется коробка передач от автомобиля модели 53-12.

На основной модели коробка отбора мощности не ставится. Маслоналивное отверстие находится с левой стороны картера, а сливное отверстие располагается в нижней части картера. В эти отверстия ввертываются резьбовые конические пробки.

Первичный вал 1 коробки установлен на двух подшипниках. Передний подшипник смонтирован в гнезде коленчатого вала двигателя, задний — в передней стенке картера коробки передач и закреплен гайкой, навернутой на резьбу вала.

Первичный вал КПП ГАЗ-53 с помощью шлицев соединен с ведомым диском сцепления. На заднем конце первичного вала имеются два зубчатых венца: один с косыми зубьями, находящийся в постоянном зацеплении с зубьями большого венца 15 блока шестерен промежуточного вала, и другой венец с прямыми зубьями, которые при включении прямой передачи входят в зацепление с муфтой.

На прямозубом венце первичного вала КПП ГАЗ-53 предусмотрена выемка, которая необходима для монтажа собранного первичного вала в картере коробки передач после установки в нем блока шестерен промежуточного вала.

От осевого перемещения вперед первичный вал стопорится крышкой, а от перемещения назад—упорным кольцом, вставленным в канавку шарикоподшипника.

Вторичный вал 9 установлен на двух подшипниках: на роликовом цилиндрическом, расположенном в гнезде первичного вала, и на шарикоподшипнике, размещенном в задней стенке картера.

Роликоподшипник состоит из свободных роликов (без сепаратора). В осевом направлении передние концы роликов фиксируются буртиком первичного вала, а задние— упорной плоской шайбой, свободно вставленной в гнездо подшипника и застопоренной разрезным пружинным кольцом, которое установлено в канавке.

На заднем конце вала за шарикоподшипником установлены и затянуты гайкой ведущая шестерня привода спидометра, фланец и шайба. Гайка кернится в паз вала. В средней части вал имеет эвольвентные шлицы, по внутренней шлифованной поверхности которых центрируется шестерня 7.

На гладкой шейке вторичного вала свободно поставлена шестерня II передачи, которая имеет два зубчатых венца: первый с косым зубом для постоянного зацепления с соответствующим венцом промежуточного вала и второй с прямым зубом для зацепления с шестерней при включении II передачи.

На переднем конце вторичного вала коробки передач ГАЗ-53 установлены и фиксируются стопорным кольцом: шлицованная ступица, стальная каленая втулка и шайба, упирающаяся в торец шейки, на которой вращается шестерня II передачи.

Втулка посажена на вал плотно и фиксируется от проворачивания стопорным штифтом, один конец которого запрессован во втулку, а второй утоплен в шлицевой паз вторичного вала. На втулку свободно установлена шестерня 5 III передачи.

Для смазки трущихся поверхностей шестерен II и III передач КПП ГАЗ-53 имеются канавки на торцах шестерен и радиальные отверстия, на наружной поверхности втулки и вала (для II передачи) нарезаны спиральные канавки.

Для предотвращения задиров отверстия шестерен снабжены бронзовыми втулками. Втулки растачиваются в сборе с шестернями.

От осевого перемещения вторичный вал стопорится задней крышкой и упорным кольцом, установленным в канавке шарикоподшипника.

Промежуточный вал выполнен в виде блока четырех шестерен, вращается на роликовом и шариковом подшипниках. Шестерни 12, 13, 15 косозубые, находятся в постоянном зацеплении с шестернями 1 (первичного), 5, 6 вторичного валов.

Шестерня 10 (прямозубая) зацепляется с шестерней 7 при включении I передачи и с большой шестерней блока 11 при включении заднего хода.

Промежуточный вал КПП фиксируется от перемещения крышкой и упорным кольцом шарикоподшипника, который закреплен на валу гайкой.

Передний подшипник промежуточного вала закрыт заглушкой, запрессованной в картер заподлицо с передней стенкой. Для снятия внутреннего кольца этого подшипника на торце большого венца имеется выемка.

Передний конец оси блока шестерен заднего хода коробки передач ГАЗ-53 свободно вставлен в отверстие внутреннего прилива картера, а задний конец запрессован в его заднюю стенку.

Ось застопорена штампованной стопорной пластиной, закрепленной болтом, а также краем прилива на задней крышке промежуточного вала, закрывающим часть торца оси.

Резьбовое отверстие в оси может быть использовано для выпрессовки ее из картера. На оси свободно вращается двухвенцовый блок шестерен, имеющий сталеалюминиевую втулку. Между зубчатыми венцами имеется кольцевая канавка, в которую входит вилка включения заднего хода.

Для герметизации коробки передач в ее задней крышке вторичного вала установлен сальник. Кроме того, на внутренней поверхности задней крышки нарезана маслосгонная канавка, которая, сопрягаясь с шейкой фланца вторичного вал а, отводит масло от сальника.

В верхней части крышки установлен сапун 8, предотвращающий образование внутри катера избыточного давления, которое вызывает вытекание масла из коробки передач. Аналогичная маслосгонная канавка имеется на внутренней поверхности крышки первичного вала.

С внутренней стороны этой крышки на фланце имеется масляный канал, по которому масло отводится из полости крышки к сточному отверстию в передней стенке картера и далее в картер.

Включение IV и III передач коробки ГАЗ-53 осуществляется перемещением муфты до зацепления внутренних шлиц-муфты с блокирующими венцами соответственно первичного вала 1 и шестерни 5 III передачи.

Включение II передачи осуществляется перемещением шестерни 7 I передачи и заднего хода до зацепления ее внутренних шлиц с блокирующим венцом шестерни 6 II передачи.

Включение I передачи достигается вводом в зацепление шестерни 7 I передачи с венцом 10 блока шестерен промежуточного вала, а включение заднего хода — введением блока шестерен заднего хода 11 в зацепление с прямозубым венцом промежуточного вала с зубчатым венцом шестерни вторичного вала 7.

Переключение передач производится с помощью рычага 4 качающегося типа, нижний конец которого входит в пазы переводных головок и вилки, установленных на штоках.

Шаровая опора рычага расположена в сферической части штампованного колпака и поджимается к его сферической поверхности конической пружиной.

Колпак удерживается в крышке с помощью запрессованных в горловину двух цилиндрических штифтов, свободные концы которых входят в канавки шаровой опоры рычага и удерживают его от проворачивания вокруг оси.

Для переключения передач в верхней крышке КПП ГАЗ-53 смонтированы три штока, снабженных фиксаторами 3, обеспечивающими фиксированное положение вилок на всех передачах, и замковым устройством, предохраняющим коробку от одновременного включения двух передач. На верхней крышке над штоком заднего хода установлен выключатель 2 света заднего хода.

Уход за коробкой передач заключается в подтяжке точек крепления к картеру сцепления и проверке уровня масла в картере, доливке его и смене в соответствии с картой смазки.

Сливают масло сразу после поездки, пока оно горячее. Если отработанное масло оказывается сильно загрязненным, коробку промывают.

Читайте так же:  Mxm 162 атлант ремонт своими руками

Уровень масла проверяют через маслоналивное отверстие картера коробки передач на автомобиле, стоящем на горизонтальной площадке.

Делают это через некоторое время после поездки, чтобы дать возможность маслу остыть и стечь со стенок, а пене осесть.

Коробка передач КПП автомобиля ГАЗ-53 (рис.1) трехходовая, четырехступенчатая. Механизм коробки передач смонтирован в литом чугунном картере, который крепится к картеру сцепления при помощи четырех шпилек, ввернутых в картер сцепления.

Центрирование коробки относительно сцепления обеспечивается фланцем крышки первичного вала.

Рис.1. Коробка передач КПП ГАЗ-53

1 — первичный вал; 2 — выключатель света заднего хода; 3 — шарик фиксатора; 4 — рычаг переключения передач; 5, 13 — шестерни III передачи; 6, 12 — шестерни II передачи; 7, 10 — шестерни I передачи и заднего хода; 8 — сапун; 9 — вторичный вал; 11 — блок шестерен заднего хода; 14 — картер; 15 — шестерня привода промежуточного вала; 16 — промежуточный вал; 17 — муфта

Картер 14 коробки передач ГАЗ-53 имеет на правой стенке люк, который закрыт штампованной крышкой. Под крышку поставлена паронитовая прокладка. Этот люк предусмотрен для возможности установки коробки отбора мощности на моделях автомобиля, где применяется коробка передач от автомобиля модели 53-12.

На основной модели коробка отбора мощности не ставится. Маслоналивное отверстие находится с левой стороны картера, а сливное отверстие располагается в нижней части картера. В эти отверстия ввертываются резьбовые конические пробки.

Первичный вал 1 коробки установлен на двух подшипниках. Передний подшипник смонтирован в гнезде коленчатого вала двигателя, задний — в передней стенке картера коробки передач и закреплен гайкой, навернутой на резьбу вала.

Первичный вал КПП ГАЗ-53 с помощью шлицев соединен с ведомым диском сцепления. На заднем конце первичного вала имеются два зубчатых венца: один с косыми зубьями, находящийся в постоянном зацеплении с зубьями большого венца 15 блока шестерен промежуточного вала, и другой венец с прямыми зубьями, которые при включении прямой передачи входят в зацепление с муфтой.

На прямозубом венце первичного вала предусмотрена выемка, которая необходима для монтажа собранного первичного вала в картере коробки передач после установки в нем блока шестерен промежуточного вала.

От осевого перемещения вперед первичный вал стопорится крышкой, а от перемещения назад—упорным кольцом, вставленным в канавку шарикоподшипника.

Вторичный вал 9 установлен на двух подшипниках: на роликовом цилиндрическом, расположенном в гнезде первичного вала, и на шарикоподшипнике, размещенном в задней стенке картера.

Роликоподшипник состоит из свободных роликов (без сепаратора). В осевом направлении передние концы роликов фиксируются буртиком первичного вала, а задние— упорной плоской шайбой, свободно вставленной в гнездо подшипника и застопоренной разрезным пружинным кольцом, которое установлено в канавке.

На заднем конце вала за шарикоподшипником установлены и затянуты гайкой ведущая шестерня привода спидометра, фланец и шайба. Гайка кернится в паз вала. В средней части вал имеет эвольвентные шлицы, по внутренней шлифованной поверхности которых центрируется шестерня 7.

На гладкой шейке вторичного вала свободно поставлена шестерня II передачи, которая имеет два зубчатых венца: первый с косым зубом для постоянного зацепления с соответствующим венцом промежуточного вала и второй с прямым зубом для зацепления с шестерней при включении II передачи.

На переднем конце вторичного вала коробки передач ГАЗ-53 установлены и фиксируются стопорным кольцом: шлицованная ступица, стальная каленая втулка и шайба, упирающаяся в торец шейки, на которой вращается шестерня II передачи.

Втулка посажена на вал плотно и фиксируется от проворачивания стопорным штифтом, один конец которого запрессован во втулку, а второй утоплен в шлицевой паз вторичного вала. На втулку свободно установлена шестерня 5 III передачи.

Для смазки трущихся поверхностей шестерен II и III передач КПП ГАЗ-53 имеются канавки на торцах шестерен и радиальные отверстия, на наружной поверхности втулки и вала (для II передачи) нарезаны спиральные канавки.

Для предотвращения задиров отверстия шестерен снабжены бронзовыми втулками. Втулки растачиваются в сборе с шестернями. От осевого перемещения вторичный вал стопорится задней крышкой и упорным кольцом, установленным в канавке шарикоподшипника.

Промежуточный вал КПП ГАЗ-53 выполнен в виде блока четырех шестерен, вращается на роликовом и шариковом подшипниках. Шестерни 12, 13, 15 косозубые, находятся в постоянном зацеплении с шестернями 1 (первичного), 5, 6 вторичного валов.

Шестерня 10 (прямозубая) зацепляется с шестерней 7 при включении I передачи и с большой шестерней блока 11 при включении заднего хода.

Промежуточный вал фиксируется от перемещения крышкой и упорным кольцом шарикоподшипника, который закреплен на валу гайкой. Передний подшипник промежуточного вала закрыт заглушкой, запрессованной в картер заподлицо с передней стенкой. Для снятия внутреннего кольца этого подшипника на торце большого венца имеется выемка.

Передний конец оси блока шестерен заднего хода коробки передач ГАЗ-53 свободно вставлен в отверстие внутреннего прилива картера, а задний конец запрессован в его заднюю стенку.

Ось застопорена штампованной стопорной пластиной, закрепленной болтом, а также краем прилива на задней крышке промежуточного вала, закрывающим часть торца оси.

Резьбовое отверстие в оси может быть использовано для выпрессовки ее из картера. На оси свободно вращается двухвенцовый блок шестерен, имеющий сталеалюминиевую втулку. Между зубчатыми венцами имеется кольцевая канавка, в которую входит вилка включения заднего хода.

Для герметизации коробки передач ГАЗ-53 в ее задней крышке вторичного вала установлен сальник. Кроме того, на внутренней поверхности задней крышки нарезана маслосгонная канавка, которая, сопрягаясь с шейкой фланца вторичного вал а, отводит масло от сальника.

В верхней части крышки установлен сапун 8, предотвращающий образование внутри катера избыточного давления, которое вызывает вытекание масла из коробки передач. Аналогичная маслосгонная канавка имеется на внутренней поверхности крышки первичного вала.

С внутренней стороны этой крышки на фланце имеется масляный канал, по которому масло отводится из полости крышки к сточному отверстию в передней стенке картера и далее в картер.

Включение IV и III передач коробки осуществляется перемещением муфты до зацепления внутренних шлиц-муфты с блокирующими венцами соответственно первичного вала 1 и шестерни 5 III передачи. Включение II передачи осуществляется перемещением шестерни 7 I передачи и заднего хода до зацепления ее внутренних шлиц с блокирующим венцом шестерни 6 II передачи.

Включение I передачи достигается вводом в зацепление шестерни 7 I передачи с венцом 10 блока шестерен промежуточного вала, а включение заднего хода — введением блока шестерен заднего хода 11 в зацепление с прямозубым венцом промежуточного вала с зубчатым венцом шестерни вторичного вала 7.

Переключение передач производится с помощью рычага 4 качающегося типа, нижний конец которого входит в пазы переводных головок и вилки, установленных на штоках. Шаровая опора рычага расположена в сферической части штампованного колпака и поджимается к его сферической поверхности конической пружиной.

Колпак удерживается в крышке с помощью запрессованных в горловину двух цилиндрических штифтов, свободные концы которых входят в канавки шаровой опоры рычага и удерживают его от проворачивания вокруг оси.

Для переключения передач в верхней крышке КПП ГАЗ-53 смонтированы три штока, снабженных фиксаторами 3, обеспечивающими фиксированное положение вилок на всех передачах, и замковым устройством, предохраняющим коробку от одновременного включения двух передач. На верхней крышке над штоком заднего хода установлен выключатель 2 света заднего хода.

Читайте так же:  Лобзик электрический ремонт своими руками

Уход за коробкой передач заключается в подтяжке точек крепления к картеру сцепления и проверке уровня масла в картере, доливке его и смене в соответствии с картой смазки.

Сливают масло сразу после поездки, пока оно горячее. Если отработанное масло оказывается сильно загрязненным, коробку промывают. Уровень масла проверяют через маслоналивное отверстие картера коробки передач на автомобиле, стоящем на горизонтальной площадке.

Делают это через некоторое время после поездки, чтобы дать возможность маслу остыть и стечь со стенок, а пене осесть.

СНЯТИЕ КОРОБКИ ПЕРЕДАЧ АВТОМОБИЛЯ ГАЗ-53А

Для снятия коробки передач с автомобиля ГАЗ-53А нужно:

СНЯТИЕ КОРОБКИ ПЕРЕДАЧ С КОРОБКОЙ ОТБОРА МОЩНОСТИ С АВТОМОБИЛЯ ГАЗ-66-02

Снятие коробки передач с коробкой отбора мощности с автомобиля ГАЗ-66-02 необходимо выполнять в следующей последовательности:

РАЗБОРКА КОРОБКИ ПЕРЕДАЧ

Рис. 39. Демонтаж ведущего вала из коробки передач

1. Снятие центрального тормоза.

Рис. 40. Демонтаж промежуточного вала из коробки передач

2. Разборка ведущего вала.

  • Снять стопорное кольцо.
  • Вынуть упорную шайбу и ролики переднего подшипника ведомого вала. На части автомобилей стопорное кольцо и упорная шайба не установлены. Ролики переднего подшипника ведомого вала невзаимозаменяемы. Их сортируют на группы через 0,005 мм и ставят в узел комплектно только из одной группы, поэтому при износе одного или нескольких роликов требуется замена всего комплекта.
  • Раскернить и отвернуть гайку крепления шарикового подшипника и снять подшипник.

3. Разборка ведомого вала.

  • Снять с вала шестерню первой передачи в заднего хода.
  • Раскернить и отвернуть гайку крепления ступицы синхронизатора.
  • Снять ступицу и скользящую муфту синхронизатора (рис. 42).
  • Вынуть сухари и пружины синхронизатора.
  • Снять последовательно: блокирующее кольцо синхронизатора, шестерню третьей передачи, распорную втулку, упорную шайбу, шестерню второй передачи.

Рис. 41. Снятие подшипника промежуточного вала

4. Разборка верхней крышки.

  • Вынуть заглушку из отверстия под стопорный плунжер.
  • Вынуть из горловины крышки два штифта.
  • Снять коническую пружину.
  • Выбить стопоры из вилки переключения и переводной головки штока первой и второй передач.
  • Снять со штока переключения первой и второй передач вилку и переводную головку и вынуть шток.
  • Выбить стопор вилки переключения третьей и четвертой передач.
  • Снять со штока вилку переключения третьей и четвертой передач, вынуть шток и вынуть из него стопорный палец,
  • Выбить из вилки и переводной головки заднего хода стопорные штифты.
  • Снять со штока переключения заднего хода вилку и переводную головку в сборе и вынуть шток.
  • Вынуть из отверстий крышки стопорные пружины, плунжеры и шарики фиксаторов штоков.

Рис. 42. Снятие ступицы и скользящей муфты синхронизатора

5. Разборка переводной головки штока заднего хода.

  • Раскернить и отвернуть стопор пружины.
  • Вынуть пружину и предохранитель.

Повреждение подшипника ведомого вала

Нарушение балансировки карданного вала

Проверить балансировку карданного вала, состояние карданов и подшипника промежуточной опоры на автомобиле ГАЗ-53А

Разрушение подшипника ведущего вала

Слабая затяжка болтов крепления крышки подшипников

Затянуть болты крепления крышки

Неправильная сборка коробки передач и сцепления

Правильно собрать коробку передач и сцепление

Снятие коробки передач с автомобиля.

Для снятия коробки передач с автомобиля ГАЗ-53А нужно:

– поставить автомобиль на осмотровую канаву;

– снять резиновый коврик пола и резиновый уплотнительный колпак верхней крышки коробки передач;

– снять рычаг управления коробкой передач, для чего, нажимая на рычаг вниз, повернуть фиксирующий колпак верхней крышки против часовой стрелки;

– закрыть отверстие под рычаг деревянной заглушкой;

– отсоединить задний конец тяги ручного тормоза;

– отсоединить от верхней крышки коробки рычаг ручного тормоза в сборе;

– отсоединить тягу выключения сцепления;

– снять возвратную пружину и вилку выключения сцепления;

– отвернуть колпачковую масленку подшипника муфты выключения сцепления;

– снять вентиляционный лючок картера сцепления;

– отвернуть болты крепления карданного вала к фланцу ведомого вала коробки передач;

– отвернуть болты крепления промежуточной опоры карданного вала и, не отсоединяя карданный вал от фланца вала ведущей шестерни главной передачи, отвести его в сторону;

– снять барабан центрального тормоза (если коробку демонтируют без снятия приемных труб глушителя);

– отсоединить от коробки передач трос привода спидометра;

– закрепить цепь подъемного приспособления двумя болтами крепления верхней крышки коробки передач, отсоединить коробку передач от картера сцепления, при помощи приспособления подвинуть ее назад и опустить вниз.

Снятие коробки передач и коробки отбора мощности с автомобиля ГАЗ-66-02 необходимо выполнять в следующей последовательности:

2. Отвернуть болты крепления поперечины кабины (слева по ходу автомобиля) к раме.

3. Отсоединить от рычага тягу ручного управления дросселями.

4. Отсоединить от карбюратора тягу управления воздушной заслонкой.

5. Отсоединить трос управления тормоза от рычага привода жалюзи.

6. Отсоединить трос управления жалюзи от рамы.

7. Ослабить скобу крепления левого топливопровода топливного бака от поперечины кабины и освободить топливопровод.

8. Отсоединить провода пускового подогревателя от электродвигателя подогревателя, от электромагнитного клапана и запальной свечи подогревателя.

9. Отсоединить вертикальную тягу ручного тормоза от рычага.

10. Снять рукоятки рычагов раздаточной коробки.

11. Отсоединить трубки системы питания от крана переключения топливных баков.

12. Снять защитный щиток крана.

13. Отсоединить от полика запорный клапан гидровакуумного усилителя тормозов.

14. Ослабить скобу крепления левого топливопровода топливного бака от поперечины кабины и освободить топливопровод.

15. Снять крышку пульта управления пусковым подогревателем. Отъединить провод от кнопочного предохранителя пускового подогревателя.

16. Отсоединить клемму провода от выключателя массы.

17. Отсоединить резиновую трубку от сапуна гидровакуумного усилителя тормозов.

18. Отсоединить трубопровод от крана управления системой регулирования давления в шинах.

19. Снять рукоятку рычага коробки отбора мощности.

20. Снять защитный колпак рычага коробки передач и снять рычаг.

21. Отсоединить передний конец промежуточного карданного вала.

22. Снять полик вместе с поперечиной кабины.

23. Снять кронштейн крепления рычагов раздаточной коробки.

24. Снять пружину вилки сцепления.

25. Отвернуть масленку подшипника муфты выключения сцепления.

26. Снять вентиляционную крышку картера сцепления.

27. Вынуть вилку сцепления.

28. Снять коробку передач с коробкой отбора мощности.

Изображение - Ремонт коробки газ 53 своими руками proxy?url=http%3A%2F%2Fgaz66avto.ru%2Fattachments%2FImage%2Fkorob39Снятие центрального тормоза .

1. Снять верхнюю крышку в сборе.

2. Снять с ведомого вала подсобранную муфту с барабаном центрального тормоза.

4. Снять последовательно: маслоотражатель, прокладку маслоотражателя, центральный тормоз в сборе, отражатель диска центрального тормоза.

5. Снять рычаг с пальца рычага привода центрального тормоза. Вынуть из задней крышки штуцер и ведомую шестерню привода спидометра, затем вывернуть сапун.

6. Снять заднюю крышку и ведущую шестерню привода спидометра.

7. Снять крышку ведущего вала.

8. Повернуть ведущий вал так, чтобы полукруглая выемка на его прямозубом венце и на конусе находилась внизу, после этого вынуть из картера подсобранный ведущий вал (рис. 2)

9. Снять стопорное кольцо шарикового подшипника.

10. Снять прокладку и крышку люка коробки отбора мощности.

11. Снять заднюю крышку промежуточного вала и упорную пластину оси заднего хода.

Изображение - Ремонт коробки газ 53 своими руками proxy?url=http%3A%2F%2Fgaz66avto.ru%2Fattachments%2FImage%2Fs_342_210_11529966_00_images_stories_gaz66_trans_korob41

12. Снять шариковый подшипник промежуточного вала, предварительно выдвинув вал из картера (рис. 3 и 4).
Читайте так же:  Ремонт двигателя g200hk своими руками

13. Вынуть из картера промежуточный вал с внутренним кольцом в сборе. Снять с промежуточного вала внутреннее кольцо роликового подшипника.

14. Вынуть из картера наружное кольцо роликового подшипника промежуточного вала. При разборке и сборке коробки передач следует учесть, что наружное и внутреннее кольца этого подшипника невзаимозаменяемы. Поэтому при необходимости замены одного из колец нужно заменять весь подшипник.

15. Снять ось блока шестерен заднего хода.

16. Вынуть из картера блок шестерен заднего хода.

17. Вынуть заглушку переднего подшипника промежуточного вала.

18. Вынуть из картера грязеуловитель.

Разборка ведущего вала.

Снять стопорное кольцо, вынуть упорную шайбу и ролики переднего подшипника ведомого вала. На части автомобилей стопорное кольцо и упорная шайба не установлены. Ролики переднего подшипника ведомого вала невзаимозаменяемы. Их сортируют на группы через 0,005 мм и ставят в узел комплектно только из одной группы, поэтому при износе одного или нескольких роликов требуется замена всего комплекта.

Раскернить и отвернуть гайку крепления шарикового подшипника и снять подшипник.

Разборка ведомого вала.

Раскернить и отвернуть гайку крепления ступицы синхронизатора.

Снять ступицу и скользящую муфту синхронизатора (рис. 5).

Вынуть сухари и пружины синхронизатора.

Снять последовательно: блокирующее кольцо синхронизатора, шестерню третьей передачи, распорную втулку, упорную шайбу, шестерню второй передачи.

Изображение - Ремонт коробки газ 53 своими руками proxy?url=http%3A%2F%2Fgaz66avto.ru%2Fattachments%2FImage%2Fkorob10012

1. Вынуть заглушку из отверстия под, стопорный плунжер.

2. Вынуть из горловины крышки два штифта.

3. Снять коническую пружину.

4. Выбить стопоры из вилки переключения и переводной головки штока первой и второй передач.

5. Снять со штока переключения первой и второй передач вилку и переводную головку и вынуть шток.

6. Выбить стопор вилки переключения третьей и четвертой передач.

7. Снять со штока вилку переключения третьей и четвертой передач, вынуть шток и вынуть из него стопорный палец.

8. Выбить из вилки и переводной головки заднего хода стопорные штифты. Снять со штока переключения заднего хода вилку и переводную головку в сборе и вынуть шток.

9. Вынуть из отверстий крышки стопорные пружины, плунжеры и шарики фиксаторов штоков.

Разборка переводной головки штока заднего хода. Раскернить и отвернуть стопор пружины.

Вынуть пружину и предохранитель.

Детали разобранной коробки передач (за исключением подшипников) подержать в моющем растворе, а затем промыть. В деталях, имеющих масляные каналы, последние тщательно прочистить. После мойки детали тщательно осмотреть. детали с трещинами заменить. При наличии на механически обработанных поверхностях забоин, заусенцев и других неровностей зачистить эти неровности для обеспечения хорошего прилегания сопряженных деталей. При этом следует обратить особое внимание на состояние и геометрию посадочных поверхностей под подшипники в картере и на валах.

Тщательно проверить состояние зубьев шестерен коробки передач. На рабочей поверхности зуба, на площади не более 10% всей поверхности допускаются мелкие раковины (питтинг). Незначительные забоины, заусенцы на торцах зубьев зачистить. Сколы на рабочей поверхности не допускаются. Осмотреть состояние шлиц в шлицевых соединениях и канавок под вилки переключения. При наличии в канавках для вилок и на шлицах задиров, сильного износа, смятия или выкрашивания детали нужно заменить. Замене также подлежат детали, имеющие сорванную резьбу, а также выработку поверхности под сальник.

Подшипники промыть в чистом растворе и протереть тряпкой или продуть сжатым воздухом. Если подшипники пригодны для дальнейшей работы, то, высушив их, смазать смазкой, которая применяется для коробки передач, и хранить пока они не потребуются.

Браковочными признаками подшипников являются:

трещины, сколы, риски и выкрашивание металла на шариках (или роликах) и на дорожках качения, увеличенный радиальный зазор. Величины допустимого радиального зазора составляют:

– 0,05 мм для шариковых подшипников;

– 0,08 мм для роликового подшипника промежуточного вала.

Величину радиального зазора в шариковых подшипниках определяют следующим способом:

Подшипник устанавливают так, чтобы ось его была расположена горизонтально. Торцы одного из колец, например, наружного, закрепляют неподвижно.

После этого перемещают свободное внутреннее кольцо в радиальном направлении под действием нагрузки 10 кг. При этом в верхней части подшипника между шариком и поверхностью дорожки качения появится максимальный радиальный зазор. Для определения величины зазора внутреннее кольцо переместить под действием указанного усилия в обратном радиальном направлении и замерить величину перемещения индикатором.

Указанным способом можно определить радиальный зазор в роликовом подшипнике промежуточного вала.

У картера коробки передач отверстия под подшипники ведущего и ведомого валов, а также под подшипники промежуточного вала должны быть расточены с одной установки.

Расстояние от оси отверстий под подшипники ведущего и ведомого валов до оси отверстий под подшипники промежуточного вала должно быть в пределах 110,625 ± 0,07 мм.

Ось отверстий под подшипники промежуточного вала должна быть параллельна оси отверстий под подшипники ведущего и ведомого валов и лежать, с ней в одной плоскости, отклонение не должно превышать 0,04 мм на длине 250 мм.

Расстояние от оси отверстий под подшипники промежуточного вала до оси отверстий под ось блока шестерен заднего хода должно быть в пределах 71,25 ± 0,07 мм.

Ось отверстий под ось блока шестерен заднего хода должна быть параллельна оси отверстий под подшипники ведущего и ведомого валов и должна лежать с ними в одной плоскости. Отклонение не должно превышать 0,08 мм на длине 200 мм.

Передняя и задняя торцовые плоскости картера должны быть перпендикулярны оси отверстий под подшипники ведущего и ведомого валов. Отклонение не должно превышать 0,07 мм на радиусе 75 мм.

Внутренние торцы проушины под блок шестерен заднего хода должны быть перпендикулярны оси отверстий под ось блока шестерен заднего хода. Отклонение не должно превышать 0,1 мм на радиусе 21 мм.

Заусенцы и забоины на зубьях шестерен должны быть зачищены. После сборки синхронизатора (при замене конусных колец) необходимо обработать конусные поверхности колец так, чтобы зазор между торцами кольца и шестерни после притирки конусов был в пределах 0,8 — 1,25 мм. Площадь поверхности притирки должна быть не менее 70% поверхности конуса. Проверку производить по эталону.

Шестерни коробки передач следует подбирать так, чтобы боковой зазор между зубьями был в пределах 0,3 — 0,4 мм.

Шестерню 1-й передачи нужно подбирать к ведомому валу так, чтобы боковой зазор между шлицами был не более 0,18 мм.

Муфту, скользящую переключения 3-й и 4-й ‘передач необходимо подбирать со ступицей.

При этом должно быть обеспечено легкое перемещение деталей без ощутимого бокового зазора.

В крайних положениях скользящей муфты переключения 3-й и 4-й передач, соответствующих 3-й и 4-й передачам, допускается продольное перемещение муфты в пределах 0,2 мм.

Изображение - Ремонт коробки газ 53 своими руками 12342352113
Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Обо мнеОбратная связь
Оцените статью:
Оценка 4.8 проголосовавших: 6

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
