Компьютерная мышь — наверное, все знают что это такое. Это — манипулятор или координатное устройство ввода для управления курсором и отдачи различных команд компьютеру. Со временем у этого устройства появляются различные неисправности: повреждение многожильного провода, часто барахлит сенсор, бывает прокручивается колёсико (скролл) мышки, не работают кнопки мыши и т.д.

Давайте рассмотрим ремонт своими руками наиболее популярного компьютерного манипулятора — мышки!

Мышь технически является довольно простым устройством, поэтому достаточно легко поддаётся ремонту своими руками. Если Вы умеете хоть немного обращаться с паяльником, то это позволит Вам починить практически любую поломку мыши. Однако, даже если с паяльником Вы не дружите, некоторые типичные повреждения мышки Вы сможете исправить при наличии минимального набора инструментов:

Сейчас есть несколько видов компьютерных мышек, которые отличаются принципом работы (роликовые, оптические или лазерные), количеством кнопок (от 3 и выше), а также типом подключения (PS/2, USB или беспроводные (c USB-адаптером)). Однако самыми распространёнными являются именно оптические с подключением по USB или PS/2.

Такие мышки стоят сравнительно недорого (ненамного дороже роликовых, но значительно дешевле лазерных) и при этом имеют достаточно высокую точность, которой хватит для большинства пользователей.

Разбираем мышь обычно, при помощи небольшой крестообразной отвёртки. Для этого переворачиваем мышку вверх днищем, находим и выкручиваем один или несколько винтов, которые скрепляют её. Если винтов не видно, то они, чаще всего, прячутся под наклейками или подставками-ножками:

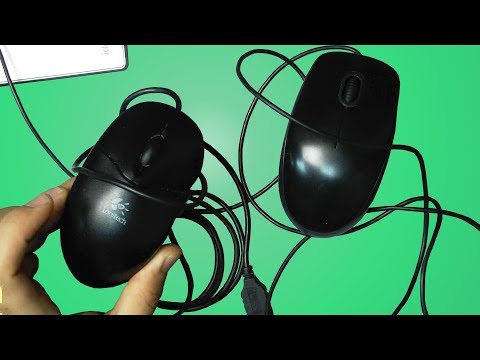

Видео (кликните для воспроизведения).

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2016%2F09%2Fkompyuternaya_mysh_2

Обычно винты держат мышку только в задней части. Передняя же часть (там, где кнопки), чаще всего, фиксируется за счёт специальных пазов. Чтобы извлечь верхнюю крышку из этих пазов, её нужно немного приподнять за освободившуюся заднюю часть и потихоньку тянуть на себя. Можно ещё немного надавить на неё спереди, но главное, чтобы не очень сильно, иначе сломаете! Пазы на верхней крышке мыши и штырьки, которые их удерживали:

Когда Вы снимите верхнюю крышку, под ней обнаружится небольшая печатная плата, которая, обычно, зафиксирована только на небольших пластмассовых штырьках (хотя, может быть и прикручена к корпусу). К этой плате будут припаяны провода (если мышь проводная), кнопки, механизм прокрутки, а также комплекс из светодиода подсветки и чувствительного оптического сенсора:

Чтобы полностью разобрать мышку нам нужно вытащить из неё печатную плату и отсоединить колёсико прокрутки (оно легко вытаскивается из пазов энкодера).

Наиболее часто при подключении к компьютеру мышь либо не работает совсем, либо дёргается или пропадает движение курсора, если у неё где-либо перетирается или обрывается один из проводков (если, конечно, мышь проводная).

В типичной оптической мышке обычно имеется от 4 до 6 проводков разного цвета. Цвета и количество проводков зависят от конкретного производителя, однако, существует и стандарт:

Цветовая схема распайки проводов мышки

Питание – красный (другие варианты: золотистый, оранжевый, синий, белый).

Приём данных – белый (другие варианты: синий, оранжевый, жёлтый, зелёный).

Передача данных – зелёный (другие варианты: золотисто-синий, жёлтый, красный, синий).

Земля – чёрный (другие варианты: золотисто-зелёный, зелёный, белый, синий).

Однозначно судить о правильной распайке Вы можете, взглянув на буквенную маркировку проводков в месте, где они припаяны к печатной плате (если, конечно, они не оторваны от платы). Обрыв и перетирание проводков чаще всего случается в местах перегиба провода на выходе из корпуса мышки. Косвенно проверить наличие обрыва можно, вытащив провод и попробовав его на изгиб в сомнительных местах (в месте обрыва гнуть будет легче). Однако, для того, чтобы судить наверняка, придётся снять изоляцию, аккуратно разрезав её лезвием.

Обнаружив место, где проводки перебиты, нужно восстановить их целостность путём пайки или скрутки. Я лично предпочитаю скрутку Приведу фото готовой скрутки, как она должна выглядеть:

После сращивания проводов заизолируйте их друг от друга изолентой или скотчем. Можете попробовать. Чтоб не спалить порт, подключать или отключать мышку нужно при выключенном компьютере! Чтобы исключить все сомнения с обрывом, попробуйте прозвонить все контакты штекера USB (или PS/2) при помощи мультиметра. После ремонта мышь должна заработать.

Часто случается также ситуация, когда мы не можем точно навести курсор на определённую точку. Он постоянно дрожит и перемещается сам собой. Такая ситуация явно указывает на засорение оптической группы мышки. Засорение чаще всего бывает внешним. В отсек, где свет диода отражается от стола, попадает пыль или волосы.

Чтобы избавиться от такого засорения не нужно даже разбирать мышку. Достаточно перевернуть её и продуть. В крайнем разе, воспользоваться небольшой кисточкой, чтобы удалить прилипший мусор.

Если же и после таких манипуляций курсор мышки дрожит, то, вероятнее всего, что либо сенсор засорился внутри, либо вовсе вышел из строя.

В любом случае можно попробовать разобрать мышку и почистить сенсор при помощи зубочистки с намотанной на неё ваткой пропитанной спиртом:

Оптический сенсор компьютерной мышки

Перед тем как чистить сенсор ваткой, можно также попробовать продуть его, чтобы выдуть мелкодисперсионную пыль, которая может прилипнуть после намокания. После этого аккуратно без нажима вводите зубочистку вращательными движениями в отверстие сенсора. Сделав пару проворотов и не прекращая вращать, вытаскиваем зубочистку, дожидаемся высыхания спирта и пробуем подключить мышь.

Если и после всех попыток очистки сенсор нормально не работает, то при наличии другой мышки, паяльника и прямых рук, можно выпаять нерабочую микросхему и заменить её датчиком от другой мышки.

Бывает так, что мышка работает нормально, но при попытке воспользоваться её колёсиком, страница, которую мы прокручиваем, начинает прыгать то вверх, то вниз, либо вообще не желает скроллиться. Увы, выход колеса мыши из строя – довольно частая поломка и именно она побудила меня к написанию данной статьи. Для начала нужно внимательно рассмотреть, насколько равномерно колесо крутится в пазе. Сам паз и ось колеса имеют шестиугольное сечение, но иногда одна или несколько сторон этого шестиугольника может деформироваться, в результате чего будет наблюдаться проскальзывание оси в проблемном месте.

Читайте так же:  Ремонт дизельного котла китурами своими руками

Если у Вас именно такая проблема, то она решается за счёт уплотнения края оси колеса скотчем или изолентой в небольших количествах. Если же с движением колёсика всё нормально, то поломка произошла внутри энкодера (датчика прокрутки). От длительного использования он мог разболтаться и его следует немного уплотнить:

Видео (кликните для воспроизведения).

Поджимаем фиксаторы механизма прокрутки мышки

Для этого возьмите небольшие плоскогубцы и по очереди прижмите ими четыре металлические скобы, которыми энкодер крепится к пластмассовым деталям механизма прокрутки. Здесь главное не переусердствовать и не сломать хрупкий пластик, но в то же время поджать посильнее. Пробуйте подключать мышь и проверять, уменьшился ли негативный эффект при прокрутке после каждого поджатия. Увы, в моём случае полностью избавиться от рывков не удалось. Да, частота и разброс в скачках страницы уменьшились, но сами скачки полностью не исчезли. Тогда я решил подойти к вопросу уплотнения радикально и истинно по-русски Вырезал из старой упаковки от батареек кусочек тонкого но плотного полиэтилена и воткнул внутрь механизма:

Вставленный внутрь механизма прокрутки мышки уплотнитель

Что самое интересное, данная манипуляция помогла! Мне осталось только обрезать лишнюю длину полоски и собрать мышь

Есть ещё несколько вариантов:

  • разобрать и почистить механизм;
  • заменить механизм с другой мышки (с другой неисправностью).

У любой кнопки есть свой ресурс нажатий. Обычно пропадает контакт у левой кнопки мышки. У мышки несколько кнопок: левая, правая и под колёсиком. Они все обычно одинаковы. Нерабочая кнопка практически никак не чинится, но её можно заменить из другой мышки.

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2016%2F09%2Fkompyuternaya_mysh_10

Вид снизу на припаянный микропереключатель кнопки мыши

Микропереключатель имеет три «ножки», первая из которых – свободная, а две остальные – контакты, которые и требуется паять. Иногда кнопка ещё работает, но срабатывает не при каждом нажатии. Такой симптом может сигнализировать о том, что от частого использования стерся край толкателя кнопки, который нажимает микропереключатель или плохой контакт внутри переключателя контактных пластин.

Разбираем мышь и внимательно изучаем проблемную кнопку и её толкатель. Если видим небольшую вмятинку, то проблема может быть именно в ней. Достаточно залить промятое место капелькой эпоксидной смолы или расплавленной пластмассы. Заодно, пока разобрали переключатель можно почистить контактную группу.

Последняя проблема, с которой Вы можете столкнуться – кнопка мыши делает двойной клик при нажатии на неё — так называемый дребезг контактов. Решить это дело можно перепайкой микропереключателя или… программно!

В любом случае перед тем как браться за паяльник проверьте правильность настроек мышки в Панели управления Windows:

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2016%2F09%2Fkompyuternaya_mysh_11

Стандартные свойства мыши, какими они должны быть

По стандарту полозок скорости двойного щелчка должен находиться по центру, а опция залипания кнопок мыши – отключена. Попробуйте выставить такие параметры и проверьте, решилась ли проблема. Если нет, ещё один радикальный программный способ «лечения» двойного клика – удаление драйвера мыши.

Мышки – одни из наиболее активно используемых устройств компьютера. Поэтому неудивительно, что они часто выходят из строя. Однако, благодаря простоте их устройства, починить мышку в большинстве случаев может каждый! Для этого необязательно уметь паять или разбираться в электронике.

Главное чётко диагностировать причину поломки. Здесь, как в медицине, правильный диагноз – путь к успешному ремонту. Надеюсь, наша статья позволит Вам определить, что именно сломалось в Вашей мышке, а значит, и починить поломку.

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2012%2F04%2FM830-150x150

Невозможно представить рабочий стол ремонт­ника без удобного недорогого цифрового мультиметра.

В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, его схема, а также наиболее часто встре­чающиеся неисправности и способы их устранения. Подробнее…

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2017%2F08%2Fprivod_1-150x150

Многие пользуются швейными машинками с электроприводами. Бывает выходят из строя электроприводы швейных машин как отечественного, так и импортного производства. Заменить электропривод дорого, а вот отремонтировать электродвигатель или педаль можно в частых случаях и самому своими руками, сэкономив при этом не малую сумму.

Почему выходит из строя строчный тран­зистор? Строчный транзистор выбивает по двум основным причинам:

  • Первая—тепловой пробой из-за измене­ния формы импульсов запуска строчного транзистора. Короткое замыкание в строчном трансформаторе (РВТ) тоже может стать причиной теплового пробоя.
  • Вторая—пробой по напряжению в основ­ном из-за блока питания и микротрещин.

Когда-то давным-давно я купил мышь Logitech Performance MX. Купил наобум, потому что понравилась внешне. И вроде в руку легла уютно. И такая она оказалась удачная, что много лет пользовался ей и горя не знал. Сколько точно — не скажу. Помню, что покупал в «Белом ветре», который закрылся осенью 2014-го. А я вроде бы закупался года за два до этого, сразу взяв и светящуюся клавиатуру K800, и игровую мышь G700 про запас.

Казалось, что Performance MX сносу нет. Но недели две назад стал замечать сдвоенные клики. То есть прямо как бритва Gillette: я делаю один клик, а мышь делает два.

Честно скажу, приуныл. Потому что полюбившейся клавиатуре K800 успел прикупить дублера на всякий случай, а точно такую же мышку взять как-то не сложилось. Другие же немного не такие и радуют меньше.

Что делать? Бежать в магазин за новой? Пожаловался о проблеме в соцсетях, и тут мне сообщили, что проблема моя массовая. И кроется она в переключателе, отвечающем за кнопку, где банально окисляются контакты. Если их зачистить, все будет работать, как новенькое. Потому что больше в Performance MX ничего не ломается.

В Сети есть подробная инструкция — как все починить ( https://community.pcgamingwiki.com/tags/ccs/mouse%2Bbutton/ ). Это несложная процедура, но она требует аккуратности и наличия специальных инструментов. Как минимум, тонкого хваткого пинцета и тонкой плоской отвертки. Сначала надо очень аккуратно снять тефлоновые площадки на нижней части мыши, под которыми скрываются винтики. Аккуратность очень важна, потому что площадки легко повредить, и после возвращения назад они не будут нормально скользить. На eBay, правда, можно купить запасные. Левые — рублей по 200, оригинал — за 1500.

Читайте так же:  Ремонт гостиной своими руками

Когда мышь разобрана, вы увидите два переключателя. Именно в них проблема. Самое печальное, что стоит этот переключатель 20 центов с пересылкой, а портит мышь за $100. Переключатель надо аккуратно открыть (смотрите инструкцию), зачистить контакты чем-нибудь острым (той же отверткой) и аккуратно вернуть на место тоненькое «коромысло». У меня на это ушло минут сорок.

И проблема исчезла! Двойной клик больше не проявлялся.

Правда, я, похоже, чуток перемудрил с «коромыслом», в результате чего клик на левой кнопке стал жестковатым. Пользоваться можно, но… не идеально. Поэтому я заказал на eBay новые переключатели и заодно набор наклеек. Когда приедет, буду перепаивать переключатель.

Но в целом проблема решаема довольно легко. И с учетом того, что в этой мыши больше вообще ничего не ломается, грошовый ремонт может продлить срок службы весьма и весьма существенно.

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=https%3A%2F%2Fwww.bestfree.ru%2Farticle%2Fdevice%2FMouseRepair_2

Ремонт мышки – процесс восстановления работоспособности наиболее популярного компьютерного манипулятора. Мышь технически является довольно простым устройством, поэтому достаточно легко поддаётся ремонту в домашних условиях.

Если Вы умеете обращаться с паяльником, то это позволит Вам починить практически любую поломку мыши. Однако, даже если с паяльником Вы не дружите, некоторые типичные повреждения мышки Вы сможете исправить при наличии минимального набора инструментов, вроде, отвёртки, плоскогубцев, ножниц и т.п.

В статье ниже мы рассмотрим самые распространённые поломки оптических мышек и способы их ремонта в домашних условиях.

Если у Вас сломалась компьютерная мышка, не спешите покупать новую. Вполне возможно, что Вы самостоятельно сможете починить поломку и устройство прослужит Вам ещё не один год.

К компьютеру можно подключить много различных устройств, однако, есть два, без которых работать с ним будет невозможно. Первое – это клавиатура, без которой ПК, чаще всего, даже не загрузится. Второе – мышка. Без неё компьютером, в принципе, можно управлять, но делать это с клавиатуры очень неудобно.

За всю историю развития компьютерной техники было изобретено и использовано огромное количество различных манипуляторов: трекпады, джойстики, тачпады и т.п. Однако, ничего проще и удобнее всем известной мышки пока не изобрели!

Мышка всем хороша, однако, со временем может, как и любая техника, ломаться. К счастью, стандартные мышки имеют довольно простую конструкцию и могут быть отремонтированы в домашних условиях даже людьми, далёкими от электроники! Если у Вас в последнее время стала барахлить мышка, надеюсь, наша статья поможет Вам её починить.

В наши дни существует несколько видов компьютерных мышек, которые отличаются принципом работы (роликовые, оптические или лазерные), количеством кнопок (от 3 и выше), а также типом подключения (PS/2, USB или беспроводные (c USB-адаптером)). Однако самыми распространёнными являются именно оптические с подключением по USB или PS/2.

Такие мышки стоят сравнительно недорого (ненамного дороже роликовых, но значительно дешевле лазерных) и при этом имеют достаточно высокую точность, которой хватит для большинства пользователей. Кстати, на фото выше как раз манипулятор такого типа. У него выявилась поломка колёсика прокрутки, что и натолкнуло меня на написание данной статьи 🙂

Однако, не будем забегать наперёд, а рассмотрим, какие поломки случаются у оптических мышек чаще всего:

Как видим, типичных поломок компьютерной мышки не так уж и много. Если правильно определить симптомы неполадок, то их можно довольно быстро локализовать и устранить. Поэтому, не будем долго разглагольствовать, а приступим к делу.

Для выполнения любого вида ремонта мышки, её, прежде всего, нужно разобрать. Делается это, обычно, при помощи небольшой крестообразной отвёртки. Для этого переворачиваем мышку вверх днищем, находим и выкручиваем один или несколько винтов, которые скрепляют её. Если винтов не видно, то они, чаще всего, прячутся под наклейками или подставками-ножками:

Обычно винты держат мышку только в задней части. Передняя же часть (там, где кнопки), чаще всего, фиксируется за счёт специальных пазов. Чтобы извлечь верхнюю крышку из этих пазов, её нужно немного приподнять за освободившуюся заднюю часть и потихоньку тянуть на себя. Можно ещё немного надавить на неё спереди, но главное, чтобы не очень сильно, иначе сломаете!

Когда Вы снимите верхнюю крышку, под ней обнаружится небольшая печатная плата, которая, обычно, зафиксирована только на небольших пластмассовых штырьках (хотя, может быть и прикручена к корпусу. К этой плате будут припаяны провода (если мышь проводная), кнопки, механизм прокрутки, а также комплекс из светодиода и чувствительного фотосенсора:

Чтобы полностью разобрать мышку нам нужно вытащить из неё печатную плату и отсоединить колёсико прокрутки (оно легко вытаскивается из пазов энкодера). Мы готовы к первичному осмотру и ремонту!

Наиболее часто при подключении к компьютеру мышь не работает совсем, если у неё где-либо перетирается или обрывается один из проводков (если, конечно, мышь проводная). В типичной оптической мышке обычно имеется от 4 до 6 проводков разного цвета. Цвета и количество проводков зависят от конкретного производителя, однако, существует и стандарт:

  1. Питание – красный (варианты: золотистый, оранжевый, синий, белый).
  2. Приём данных – белый (варианты: синий, оранжевый, жёлтый, зелёный).
  3. Передача данных – зелёный (варианты: золотисто-синий, жёлтый, красный, синий).
  4. Земля – чёрный (варианты: золотисто-зелёный, зелёный, белый, синий).

Однозначно судить о правильной распайке Вы можете, взглянув на буквенную маркировку проводков в месте, где они припаяны к печатной плате (если, конечно, они не оторваны от платы).

Обрыв и перетирание проводков чаще всего случается в местах перегиба провода на выходе из корпуса мышки. Косвенно проверить наличие обрыва можно, вытащив провод и попробовав его на изгиб в сомнительных местах (в месте обрыва гнуть будет легче). Однако, для того, чтобы судить наверняка, придётся снять изоляцию, аккуратно разрезав её лезвием.

Читайте так же:  Ремонт мясорубки бош своими руками

Обнаружив место, где проводки перебиты, нужно восстановить их целостность путём пайки или скрутки. Я лично предпочитаю скрутку 🙂 Как правильно сращивать многожильные провода можете прочесть здесь, а тут я просто приведу фото готовой скрутки, как она должна выглядеть:

После сращивания провода попробуйте подключить мышку к компьютеру – она должна заработать. Если же не заработала, то вариантов может быть два: либо кабель перебит ещё в одном месте, либо мышку пора выбросить 🙂

Чтобы исключить вариант с ещё одним обрывом попробуйте прозвонить все контакты штекера USB (или PS/2) при помощи мультитестера или иного приспособления (о способах прозвонки можно узнать, опять же, из статьи про обжимку витой пары).

Часто случается также ситуация, когда мы не можем точно навести курсор на определённую точку. Он постоянно дрожит и перемещается сам собой. Такая ситуация явно указывает на засорение оптической группы мышки.

Засорение чаще всего бывает внешним. В отсек, где свет диода отражается от стола, попадает пыль или волосы. Чтобы избавиться от такого засорения не нужно даже разбирать мышку. Достаточно перевернуть её и продуть. В крайнем разе, воспользоваться небольшой кисточкой, чтобы удалить прилипший мусор.

Если же и после таких манипуляций курсор мышки дрожит, то, вероятнее всего, что либо сенсор засорился внутри, либо вовсе вышел из строя. В любом случае можно попробовать разобрать мышку и почистить сенсор при помощи зубочистки с намотанной на неё ваткой пропитанной спиртом:

Перед тем как чистить сенсор ваткой, можно также попробовать продуть его, чтобы выдуть мелкодисперсионную пыль, которая может прилипнуть после намокания. После этого аккуратно без нажима вводите зубочистку вращательными движениями в отверстие сенсора. Сделав пару проворотов и не прекращая вращать, вытаскиваем зубочистку, дожидаемся высыхания спирта и пробуем подключить мышь.

Если и после всех попыток очистки сенсор нормально не работает, то при наличии другой мышки, паяльника и прямых рук, можно выпаять нерабочую микросхему и заменить её датчиком от другой мышки. Однако, это уже требует определённой сноровки, поэтому не все смогут провернуть такое.

Бывает так, что мышка работает нормально, но при попытке воспользоваться её колёсиком, страница, которую мы прокручиваем, начинает прыгать то вверх, то вниз, либо вообще не желает скроллиться. Увы, выход колеса мыши из строя – довольно частая поломка и именно она побудила меня к написанию данной статьи.

Для начала нужно внимательно рассмотреть, насколько равномерно колесо крутится в пазе. Сам паз и ось колеса имеют шестиугольное сечение, но иногда одна или несколько сторон этого шестиугольника может деформироваться, в результате чего будет наблюдаться проскальзывание оси в проблемном месте.

Если у Вас именно такая проблема, то она решается за счёт уплотнения края оси колеса скотчем или изолентой в небольших количествах. Если же с движением колёсика всё нормально, то поломка произошла внутри энкодера (датчика прокрутки). От длительного использования он мог разболтаться и его следует немного уплотнить:

Для этого возьмите небольшие плоскогубцы и по очереди прижмите ими четыре металлические скобы, которыми энкодер крепится к пластмассовым деталям механизма прокрутки. Здесь главное не переусердствовать и не сломать хрупкий пластик, но в то же время поджать посильнее. Пробуйте подключать мышь и проверять, уменьшился ли негативный эффект при прокрутке после каждого поджатия.

Увы, в моём случае полностью избавиться от рывков не удалось. Да, частота и разброс в скачках страницы уменьшились, но сами скачки полностью не исчезли. Тогда я решил подойти к вопросу уплотнения радикально и истинно по-русски 🙂 Вырезал из старой упаковки от батареек кусочек тонкого но плотного полиэтилена и воткнул внутрь механизма:

Что самое интересное, данная манипуляция помогла! Мне осталось только обрезать лишнюю длину полоски и собрать мышь 🙂

Последняя, и самая досадная, поломка – это нерабочая кнопка. Левая ли, правая или та, что под колёсиком не важно – они все обычно одинаковы. Важно то, что нерабочая кнопка практически никак не чинится. Можно только заменить её микропереключатель, выпаяв паяльником нерабочий и поставив на его место новый или позаимствованный из другой мышки.

Микропереключатель имеет три “ножки”, первая из которых – обычный фиксатор, а две остальные – контакты, которые и требуется паять. Фиксатор припаивать не нужно. Он служит только в качестве “защиты от дурака”, чтобы Вы по ошибке не вставили микропереключатель не той стороной.

Иногда кнопка ещё работает, но срабатывает не при каждом нажатии. Такой симптом может сигнализировать о том, что от частого использования стерся край толкателя кнопки, который нажимает микропереключатель.

Разбираем мышь и внимательно изучаем проблемную кнопку и её толкатель. Если видим небольшую вмятинку, то проблема может быть именно в ней. Достаточно залить промятое место капелькой эпоксидной смолы или расплавленной пластмассы.

Последняя проблема с которой Вы можете столкнуться – кнопка мыши делает двойной клик при нажатии на неё. Решить это дело можно перепайкой микропереключателя или. программно! В любом случае перед тем как браться за паяльник проверьте правильность настроек мышки в Панели управления Windows:

По стандарту полозок скорости двойного щелчка должен находиться по центру, а опция залипания кнопок мыши – отключена. Попробуйте выставить такие параметры и проверьте, решилась ли проблема. Если нет, ещё один радикальный программный способ “лечения” двойного клика – удаление драйвера мыши. Как правильно удалить драйвер написано здесь.

Мышки – одни из наиболее активно используемых устройств компьютера. Поэтому неудивительно, что они часто выходят из строя. Однако, благодаря простоте их устройства, починить мышку в большинстве случаев может каждый!

Для этого необязательно уметь паять или разбираться в электронике. Главное чётко диагностировать причину поломки. Здесь, как в медицине, правильный диагноз – путь к успешному ремонту.

Надеюсь, наша статья позволит Вам определить, что именно сломалось в Вашей мышке, а значит, и починить поломку. Успешного Вам ремонта!

Читайте так же:  Ремонт крепления монитора ноутбука своими руками

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Fsamodelka.info%2Fwp-content%2Fuploads%2F2013%2F04%2Fremont-komputernoy-mishki-svoimi-rukami-prew

Манипулятор мышь в жизни современного человека занимает значимую роль и выход его из строя в неподходящий момент может доставить хлопот если рядом нет магазина, либо запасного хвостатого. В этой статье мы рассмотрим основные поломки компьютерных мышек и способы их самостоятельного устранения. Все имеющиеся на данный момент мышки можно разделить на проводные и беспроводные. Делить на оптические и шариковые не будем, отметим лишь что в ряду оптических выделяют в разряд более точных лазерные мышки. Так же оптические манипуляторы бывают видимого спектра (излучают красный свет) и инфракрасного спектра, работоспособность излучателя последних можно определить например при помощи камеры мобильного телефона.

Для ремонта компьютерной мыши нам понадобятся:

  • отвертка
  • кусачки (бокорезы)
  • мультиметр
  • паяльник и припой
  • термоусадочная трубка или другие расходные материалы в зависимости от вида выявленной поломки

Мышь-это одно из устройств надежность которого выведена на высокий уровень (речь об устройствах производства известных брэндов, мне например нравится качество продукции A4-tech и Logitech, и абсолютно не нравится качество шнуров и кнопок Gembird). Тем не менее встречаются и слабые места у этого чуда техники. К характерным поломкам мышек можно отнести следующие:

  • надлом (обрыв) провода
  • выход из строя кнопки
  • поломка колесика прокрутки.

В 90% случаев поломка проводной мыши связана с перегибом провода у основания манипулятора. Это связано с тем, что именно в этом месте постоянно происходит изгиб провода при перемещении мыши по рабочей поверхности. Признаками этой поломки является прерывистая работа, либо работоспособность только при определенном «заломе» провода. Для компактных «ноутбучных» манипуляторов имеющих подпружиненную катушку посредине провода, так же характерны обрывы провода возле usb разъема. Ремонт обрыва провода прост: убедившись, что вы локализовали место обрыва, откусываем кусачками провод на пару сантиметров выше и ниже от поврежденного места. Далее, припаиваем оба хвоста, соблюдая цветовую гамму, провода. Не забываем при этом изолировать их при помощи термоусадочной трубки либо изоленты (на крайний случай обернув каждый провод в несколько слоев скотча).

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Fsamodelka.info%2Fwp-content%2Fgallery%2Fkomputer%2Fremont-komputernoy-mishki-svoimi-rukami-obriv-provoda-spayka

Напоследок вам предстоит зафиксировать провод в основании мыши для этого можно аккуратно разрезать оригинальный резиновый «ввод кабеля», вынуть из него старый, вставить новый кабель и залить немного клея, так же не помешает приклеить кабель к плате либо корпусу. В целях дальнейшей ремонтопригодности я применяю термоклей. Как это выглядит после ремонта смотрите на фото.

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Fsamodelka.info%2Fwp-content%2Fgallery%2Fkomputer%2Fremont-komputernoy-mishki-svoimi-rukami-obriv-provoda

Неправильная отработка нажатий на кнопки мыши может иметь несколько разных причин, выяснить причину можно практически «на слух и на ощупь». Самыми распространенными причинами проблем в работе кнопок являются:

В случае с неполадками колесика прокрутки можно выделить 2 основных причины их возникновения:

  • Проблемы вызванные работой валкодера. Внешне проявляются в неравномерной прокрутке которая сопровождается рывками страницы вверх вниз. Решается эта проблема аккуратным вскрытием валкодера и удалением пыли с контактов. Еще одним из вариантов является ослабление крепления корзины валкодера к его основанию. Как подтянуть крепление вы можете посмотреть в этом видео ролике
  • Проблемы вызванные механическим повреждением оси колеса. Если вы переусердствовали и сломали ось не отчаивайтесь есть несколько вариантов устранения этой поломки: можно найти саморез подходящего диаметра обточить его шляпку создав подобие 6-гранника (примеряя его к валкодеру что бы не было проворотов) и разогрев на огне ввинтить его вместо недостающей части оси. Второй вариант найти ключ 6-гранник точно подходящий в отверстие валкодера отпилить его по длине оси, аккуратно высверлить отверстие в колесике скрола и вставить вашу новую ось.

Много их еще ремонтировать мне не доводилось, но пару направлений поиска поломок можно озвучить:

Данная мышь разбирается очень легко. Весь корпус держится на одном единственном шурупе. В большинстве других мышек их два. Данная мышка беспроводная. Содержала в комплекте bluetooth адаптер подключения и батарейки. Работает устройство как и большинство компьютерных мышей от 1,5 вольт. Но стоит две батарейки, чтобы мощность была большей и срок работы был также больше. Открутил сначала шуруп и снял корпус. Осталась только плата с радиодеталями и батарейками.

Начал смотреть причины неработоспособности кнопки и колесика. Как оказалось, колесико не работало из-за того, что был оторван один проводок из всех трех. Но на всякий случай перепаял все провода, чтобы избежать повторной поломки мышки в данном направлении. Осталась еще одна проблема. Нужно было найти причину, по которой не работала кнопка ввода.

Сначала долго не мог догадаться. Но потом решил поменять механизмы кнопок местами. Как оказалось, просто перестала работать другая кнопка. Вся проблема была в механизме кнопки. К счастью была дома ещё одна ненужная компьютерная мышь. Из нее и взял кнопку. Впаял новую.

Все вроде стало хорошо. Но при пайке повредил дорожку подключения механизма кнопки. Пришлось начало и конец подключения соединить проводком небольшой длины. Соединил и все собрал.

Вставил батарейки, подключил адаптер к компьютеру – все заработало. Может и у вас такая-же причина не работы беспроводной компьютерной мыши, поэтому не спешите её выбрасывать, попробуйте хотя-бы разобрать и внимательно осмотреть. С вами был Max.

Понятное дело, что ремонтировать будем не клик, а кнопку мыши Logitech MX Revolution, а точнее микрик, который лежит под ней. Суть проблемы – стал глючить клик. Вместо одиночного клика при нажатии кнопка срабатывала как двойной, или залипала, как будто давно отжатая кнопка оставалась нажатой.

Мышка хорошая, очень удобная и достаточно дорогая, что бы её просто выкинуть и купить новую. Поэтому сначала были эксперименты с переустановкой SetPoint разных версий по итогам, которых стало окончательно ясно, что проблема сугубо механическая. Гугление так же подтвердило прискорбный факт слабости микриков в мышках Logitech. Хотя, стоит заметить, другой экземпляр предыдущей топовой мышки от Logitech у меня уже живет в режиме крайне агрессивного использования уже около 5 лет и проблем с микриком нет.

Читайте так же:  Hotpoint ariston arsf 125 ремонт своими руками

Для этого нужно открутить 4 болта на её брюхе, которые спрятаны под нашлепками. Постарайтесь ототдрать нашлепки аккуратно. Клеящийся слой упорно остается на брюхе. И не гните их, если потом останутся заломы на нашлепках, то выровнять их будет проблемно. После откручивания болтов верхняя крышка легко снимается, но соединяется с нижней частью шлейфом. Шлейф длинный ремонту микрика не мешает, но при желании его можно отсоеденить.

Модель D2FC-F-7N. Кстати гугление по этому номеру дало несколько очень интересных ссылок. Они будут в конце статьи. На вскидку найти эти микрики в сети в московских магазинах не получилось. На ебее они есть по цене от 3 долларов за пару. Также такие микрики использовались и вдругих мышах Logitech, соответственно если у вас где то валяется дохлая, то можно выпаять микрик из старой мышки и перепаять в новую.

Сделать это не сложно. Поддеваем тонкой отверткой или ножом крышку сначала с одного бока, потом с другого, снимаем крышку. Когда снимаем крышку из неё вываливается кнопка. Постарайтесь её не потерять. Обратно кнопка вставляется длинным концом в крышку.

Суть проблемы залипающей кнопки в том, что устает язычок вот у этой пластики. Пластинку нужно снять, язычок слегка отогнуть и пластинку вставить обратно.

Самое сложно во всем ремонте это как раз поставить пластинку обратно. Она мелкая, легко гнется, вставить её надо так, чтобы было напряжение, чтобы правый конец пластинки плотно прижимался к верхнему контакту справа.

На разборку мышки у меня ушло минут пять, на установку пластинки в первый раз с полчаса. Потом я ещё дважды разбирал мышь, чтобы клик был более внятным. Но в итоге мышь работает. В качестве бонуса клик стал более тихим.

В заключение несколько полезных ссылок, которые мне очень помогли.
Очень рекомендую перед началом ремонта посмотреть ссылки, особенно в плане отгибания язычка.
Подробные фотки разборки Logitech MX Revolution, ремонт микрика у другой мышки, ещё про микрик.

Если компьютерная мышь ломается , многие пользователи не знают , как жить дальше . Сеанс заканчивается и начинается поиск нового устройства или восстановление работоспособности поломанной вещи . При обладании элементарными знаниями в электротехнике и умением работать с паяльником , можно очень быстро выполнить ремонт беспроводной мыши . Рассмотрим пошаговый способ определения причин неисправности устройства и восстановление его ресурса .Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Flassimarket.ru%2Fwp-content%2Fuploads%2F2017%2F04%2F%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582-%25D0%25B1%25D0%25B5%25D1%2581%25D0%25BF%25D1%2580%25D0%25BE%25D0%25B2%25D0%25BE%25D0%25B4%25D0%25BD%25D0%25BE%25D0%25B9-%25D0%25BC%25D1%258B%25D1%2588%25D0%25B8-3-550x226

В большинстве случаях причина неисправности будет некритичной , потому что современные лазерные мыши изготавливаются из надежных электронных компонентов .

Потеря функциональности может произойти из — за :

  • повреждения USB разъема компьютера ;
  • некачественного контакта в силовой и управляющей части платы ;
  • поломки электронного элемента;
  • поломки микровыключателей.

Перед началом работы , с компьютера необходимо вытащить беспроводной модуль , установить переключатель мыши в позицию « off » и изъять элемент питания . Хорошо бы сразу проверить батарейку. Если с ней все в порядке, то приступаем к ремонту мыши.

Чтобы определить работоспособность USB компьютера достаточно к нему подключить флешку или клавиатуру . Если на экране монитора появится сигнал о синхронизации , значит , порт находится в рабочем состоянии . Для проверки состояния беспроводного блока с разъемом USB , нужно подсоединить к плюсовому и минусовому входу штекера аналогичные щупа тестера , который находится в режиме проверки диодов . Если на дисплеи мультиметра высветятся цифры от 500 — 700 Ом , значит модуль исправный . Конечно , этот способ только косвенно определяет состояние устройства и не гарантирует сто процентного подтверждения его исправности .

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Flassimarket.ru%2Fwp-content%2Fuploads%2F2017%2F04%2F%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582-%25D0%25B1%25D0%25B5%25D1%2581%25D0%25BF%25D1%2580%25D0%25BE%25D0%25B2%25D0%25BE%25D0%25B4%25D0%25BD%25D0%25BE%25D0%25B9-%25D0%25BC%25D1%258B%25D1%2588%25D0%25B8-523x400


Чтобы обследовать электронные компоненты мыши необходимо разобрать ее корпус . Для этого , достаточно выкрутить крепеж , который размещается либо под батарейкой , либо под наклейкой с параметрами девайса . Затем , при помощи отвертки с плоским наконечником разъединить защелки , размещенные под левой и правой клавишей мыши .

Визуально или при помощи прибора проверяются :
— клейма питания на наличие окисла и деформации ;
— надежность крепления и целостность соединительных проводов на клеймах и монтажной плате ;
— электронные детали на внешние повреждения .

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Flassimarket.ru%2Fwp-content%2Fuploads%2F2017%2F04%2F%25D0%25A0%25D0%25B5%25D0%25BC%25D0%25BE%25D0%25BD%25D1%2582-%25D0%25B1%25D0%25B5%25D1%2581%25D0%25BF%25D1%2580%25D0%25BE%25D0%25B2%25D0%25BE%25D0%25B4%25D0%25BD%25D0%25BE%25D0%25B9-%25D0%25BC%25D1%258B%25D1%2588%25D0%25B82-530x400


Все выявленные дефекты устраняются . Исправная мышь должна иметь сопротивление , измеренное на выходах питания тестером в режиме проверки диодов , от 400 до 600 Ом . Если показания равны единицы , значит в цепи присутствует обрыв , если ноль − короткое замыкание ( КЗ ).

При обрыве пошатайте все компоненты платы пинцетом . Возможно , в каком — то узле присутствует нарушение паяного соединения . При КЗ тестером проверьте простые элементы платы ( резисторы , конденсаторы диоды ). В режиме омметра определяется номинал резистора . В позиции проверки полупроводниковых приборов − диоды и конденсаторы . Светодиод можно легко проверить , если к его выходам (отключив его от платы) подсоединить питание 1 , 5 вольта через резистор и направить объектив телефона , который находится в режиме съемки . Если фотодиод исправен , тогда на экране вы увидите слабое свечение .

В большинстве случаях перечисленные мероприятия должны вам помочь отремонтировать мышь . В остальных − поломка будет скрываться в микроконтроллере .

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Flassimarket.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Fstars%2Frating_on

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Flassimarket.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Fstars%2Frating_onИзображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Flassimarket.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Fstars%2Frating_onИзображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Flassimarket.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Fstars%2Frating_on Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Flassimarket.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Fstars%2Frating_on(1 оценок, среднее: 5,00 из 5)

Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Flassimarket.ru%2Fwp-content%2Fplugins%2Fwp-postratings%2Fimages%2Floading

Загрузка.

http://lassimarket.ru/2017/04/13701/ http://lassimarket.ru/wp-content/uploads/2017/04/Ремонт-беспроводной-мыши-1024×783.jpg http://lassimarket.ru/wp-content/uploads/2017/04/Ремонт-беспроводной-мыши-150×150.jpg 2017-04-28T12:21:18+00:00 Антон Третьяк Устройства Если компьютерная мышь ломается, многие пользователи не знают, как жить дальше. Сеанс заканчивается и начинается поиск нового устройства или восстановление работоспособности поломанной вещи. При обладании элементарными знаниями в электротехнике и умением работать с паяльником, можно очень быстро выполнить ремонт беспроводной мыши. Рассмотрим пошаговый способ определения причин неисправности устройства и восстановление его ресурса. Источники. Антон Третьяк Антон Третьяк [email protected] Administrator Lassimarket.ru – обзоры, инструкции, лайфхаки Изображение - Ремонт компьютерной мыши своими руками logitech proxy?url=http%3A%2F%2Flassimarket.ru%2Fwp-content%2Fuploads%2F2016%2F10%2Fcropped-ww

Изображение - Ремонт компьютерной мыши своими руками logitech 12342352113
Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Обо мнеОбратная связь
Оцените статью:
Оценка 4.8 проголосовавших: 6

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
