Ноутбук asus z99l разборка и сборка ремонт своими руками

Самое подробное описание: ноутбук asus z99l разборка и сборка ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Пока ноутбук просто и надежно работает — хорошо, но когда он ломается, то тогда приходит полный… Цена системного блока и ноутбука почти одинакова, но обслуживать намного проще и дешевле системный блок, чем ноутбук. Замену комплектующих проще делать системному блоку, чем ноутбуку. Но раз у вас ноутбук и нужен вам именно он, а не компьютер, то в статье, ниже давайте рассмотрим: как правильно разобрать, отремонтировать и собрать ноутбук.

Неисправность: не включается кулер (вентилятор) ноутбука, в следствии этого — перегрев ноутбука и срабатывание системы самозащиты процессора.

Действие. Проверка кулера. Проверив его я понял, что он в нормальном – рабочем состоянии. Но в результате поиска неисправности я заметил следующее то, что кулер временно включался, при определенном положении ноутбука. Разобрав ноутбук видимых повреждений не обнаружено, сам кулер работает, в смазке не нуждался.

Результат. Как после выяснилось — сломался мост MCP-67, отвечающий за периферию и как результат не работает кулер. Нужно менять мост MCP-67, а стоит он не дёшево. Точнее говоря ремонт обойдется в покупку нового системного блока 🙂

Видео (кликните для воспроизведения).

Потом случайно в Интернете я нашел по ремонту видео по разборке ноутбука Asus X50N. Решил посмотреть и вот оно то, что я так долго искал!

Было выложено 3 видео по разборке, ремонту и сборке ноутбука Asus X50N. Просмотрев все три части видео, для себя я сделал много открытий, как же происходит ремонт ноутбуков, в большинстве случаев. Вы можете посмотреть эти видео ниже статьи.

  • Иногда нужно менять термопасту, поскольку её свойства по отведению тепла со временем ухудшаются. Если раз в год или хотя бы раз в пару лет ее менять, то и проблем с мостом могло бы и не быть MCP67. Причина того, что мост MCP67 на ноутбуке Asus X50N выходит из строя в том, что для нее не предусмотрено отдельного охлаждения. Охлаждается она металлическим корпусом и через термоленту часть тепла отводится к корпусу клавиатуры. Вот такой чудной радиатор охлаждения у ноутбука Asus X50N.
  • Поскольку приходилось полностью разбирать ноутбук решил до кучи поменять термопасту и на процессоре и других местах, где она была
  • Решетку охлаждения ноутбуков нужно регулярно чистить, да же чаще, чем системные блоки компьютеров.
  • Такие же проблемы и пути их устранения могут быть применены и к другим ноутбукам.

Разобрал ноутбук и повторил все, что увидел на видео, с небольшими изменениями. С той стороны, куда я бы прикладывать утюг под фольгу я положил пару слоев обычной офисной бумаги для того чтобы кроме моста не поплыли и другие элементы материнской платы ноутбука. Да, объясню еще для чего заворачивали, всю материнскую плату в фольгу. Чтобы припой дошел до нужной температуры и потом плата равномерно остыла и ее не повело.

После такого ремонта я собрал ноутбук. Результатом я остался доволен! Ноутбук работает уже больше года. Каких-то проблем других не появилось. Ноутбук стал работать быстрее, кулер меньше шуметь.

Просмотрев видео по ремонту ноутбука я взвесил все за и против и решил, буду пробовать ремонтировать свой ноутбук сам. Удачи в ремонте!

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2012%2F09%2Fsps_image001-150x150

Рассмотрев структурную схему блока питания типа AT, её можно разделить на несколько основных частей:
  • Высоковольтная (первичная) цепь;
  • Схема ШИМ управления;
  • Вторичная цепь (выходная или низковольтная) цепь.

Если рассмотреть структурную схему блока питания типа ATХ, то тут добавляется ещё один узел — это преобразователь для напряжения +5VSB (дежурка).

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2012%2F09%2Fcopy-150x150

У Вас перестал работать копировальный аппарат, принтер, МФУ или ксерокс? Он на дисплее выдаёт ошибку? По ниже приведённой таблице Вы можете определить неисправность аппарата. Некоторые простые неисправности можно устранить своими руками. Например, замятие или кончилась бумага в лотке, неплотно закрыта дверца или крышка, закончился тонер в катридже и т.п. Подробнее…

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2017%2F09%2Fprinter_HP_2-150x150

Производитель принтеров, МФУ HP дифференцирует ассортимент и цены на свою продукцию в разных странах по своему.

Почти для всех принтеров (МФУ) предлагаются картриджи с разными номерами в разных странах. По размерам и форме они могут быть одинаковыми и отличаться только прошивками чипов.

будет ли работать так – 50/50 Но все равно это будет бомба замедленного действия.

а насчет разбора, нет там болтов скрытых.
вытаскиваешь все приводы, памяти, клавиатуры.
Откручиваешь все болты снизу, потом сверху. Снимаешь матрицу, под ней еще есть болты и аккуратно разделяй корпус.
все.

будет ли работать так – 50/50 Но все равно это будет бомба замедленного действия.

а насчет разбора, нет там болтов скрытых.
вытаскиваешь все приводы, памяти, клавиатуры.
Откручиваешь все болты снизу, потом сверху. Снимаешь матрицу, под ней еще есть болты и аккуратно разделяй корпус.
все.

Вообще-то, когда я ремонтировал своего подопечного, то фотографии делал именно с расчетом потом их куда-нибудь выложить… но забил, даже потерял фотки на компе, поиск в 15 минут еле-еле помог их найти…

Побуждением же к написанию сего материала, стал пост моего друга Николая про то, как он ремонтировал свой ноутбук. Возни конечно у него было много, но считаю что мне «повезло» больше…

Аппарат фирмы ASUS, модель Z99H – покупался около трех лет назад… еще во время гарантийного периода сломалось крепление крышки с экраном с левой стороны, мне сказали что это их болезнь, и в принципе гарантийный случай… Я тогда был полностью завязан на этот ноут, и работой и учебой… отказаться от нужной мне вещи на несколько месяцев я не смог… Прошло много времени, за которое трещинка превратилась в страшный разлом.

Лопнул даже пластик самой крышки:

Экран болтался примерно градусов на 20-30, т.е. в удобном положении его порой было невозможно зафиксировать. Как-то летом настал тот день, когда я разобрал ноутбук… и что же я там увидел?!

Лево (желтая «гайка» когда-то была впаяна в корпус, а теперь они почти все были выломаны):

Вот для сравнения детали: целая правая и сломанная левая:

Вобщем поломка оказалась серьезнее, чем я думал… Ноутбук пролежал в разобранном состоянии несколько недель… За это время я успел придумать план ремонта, несколько раз заварить и сломать поломанный крепеж, потратить кучу времени и получить пару нагоняев от супруги за раскиданные по балкону запчасти от ноутбука…

Читайте так же:  Ремонт труб отопления в квартире своими руками

План был таков: заварить деталь, запаять поломанное основание крепления, рассверлить дырки крепления, и стянуть все нормальными болтами. Деталь варили дважды… сначала заварили трещину, но потом когда начали сверлить, то отломали вообще… метал очень жесткий, я угробил 4 хороших сверла. С поломанным креплением на основной (нижней) части корпуса я поступил так: выломанные желтые «гайки» я снова впаял в корпус паяльником и каким-то куском пластика…

Рассверлил дырки, купил болтики и гаечки. Стянул детали:

В крышке пришлось сделать дырки, но это было необходимо для того, чтобы все получилось максимально крепко. Т.к. на крышке уже пошли трещины, я сделал пластинки из метала…

Так как к концу ремонта я в ноль обленился, то и править больше ни чего не стал… Получилось вот так вот:

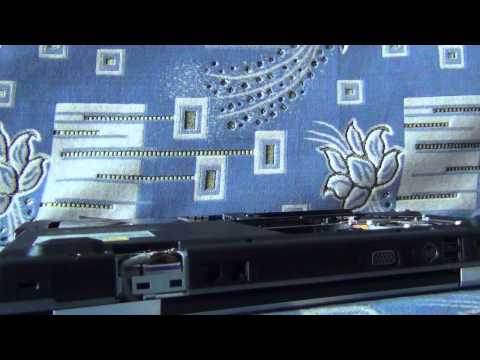

Видео (кликните для воспроизведения).

А вообще, к моменту начала ремонта, у ноутбука уже не работала батарея… сказалось, то, что две зимы в любые морозы он каждый день путешествовал в сумке сначала между домом-учебой-работой, а потом домом-работой. Стоило выдернуть шнур питания из розетки, и он тут же выключался… Исходя из этого, эстетическая составляющая меня совершенно не волновала – ноутбук уже давно дальше дома не выходит…

Вообще, считаю, что этот аппарат был успешной недорогой покупкой, полностью себя окупившей и оправдавшей.

Корпус в месте крепления этой крышки продолжает разрушаться, не смотря на гарантийную замену корпуса самой крышки, и на ослабление петель, чтобы крышка открывалась и закрывалась с меньшим усилием. Повезло так не мне одному, в интернете можно найти аналогичные случаи.

А во время прошлой поездки на соревнования видимо совсем разболтался и вывалился болт из крепления одной из петель. Одна сторона крышки стала свободно болтаться.

Сегодня занялся её ремонтом. Начал разбирать ноутбук. О том как его разобрать додумался сам, инструкция по разборке ноутбука Asus Z99H как-то не встречалась, а специально её не искал, т. к. ничего сложного в этом процессе для меня не оказалось.

В первую очередь снял всякие крышки на задней стороне, а так же аккумулятор, и жесткий диск, вывернув предварительно все видимые болты.

Когда разбирал систему охлаждения, снял вентилятор с радиатора, заглянул внутрь.

Теперь понятно, почему в последнее время ноутбук так сильно нагревался последнее время, аж в руках горячо держать. Все забито пылью.

Радиатор снял и промыл струей воды из под крана.

Вынув все оставшиеся болты с этой стороны, в том числе прятавшиеся под всякими крышками, нужно вынуть еще CD/DVD-привод.

Под ним прячутся ещё 2 болта

Теперь переворачиваем ноутбук, вынимаем клавиатуру. Вынимается она сначала с верхней стороны, там 4 защёлки, которые можно по очереди отодвинуть отвёрткой и постепенно вынимать клавиатуру. нижняя часть просто вставляется в прорези в корпусе. Вынимать надо аккуратно, от клавиатуры идёт ещё короткий шлейф к материнской плате, который тоже нужно отсоединить, прежде чем совсем убрать клавиатуру.

Под ней 5 последних винтиков. И отсоединив шлейф точпада, находящийся по центру, можно теперь снять верхнюю половину корпуса.

Здесь уже можно осмотреть как сделаны крепления и как их можно переделать. Сегодня это не получится, так что собираю все, обратно. Но сначала ещё взгляну на места крепления крышки ноутбука, вокруг которых тоже трещины.

Тоже всё разболтано, болты развинчены. Затягиваю их обратно, собираю ноутбук в обратном порядке. Теперь стало лучше, крышка держится, но ремонт её креплений ещё впереди, надо будет усилить эту хлипкую конструкцию. А после прочистки радиатора ноутбук так сильно перестал греться и шуметь вентилятором.

Пока ноутбук просто и надежно работает — хорошо, но когда он ломается, то тогда приходит полный… Цена системного блока и ноутбука почти одинакова, но обслуживать намного проще и дешевле системный блок, чем ноутбук. Замену комплектующих проще делать системному блоку, чем ноутбуку. Но раз у вас ноутбук и нужен вам именно он, а не компьютер, то в статье, ниже давайте рассмотрим: как правильно разобрать, отремонтировать и собрать ноутбук.

Неисправность: не включается кулер (вентилятор) ноутбука, в следствии этого — перегрев ноутбука и срабатывание системы самозащиты процессора.

Действие. Проверка кулера. Проверив его я понял, что он в нормальном – рабочем состоянии. Но в результате поиска неисправности я заметил следующее то, что кулер временно включался, при определенном положении ноутбука. Разобрав ноутбук видимых повреждений не обнаружено, сам кулер работает, в смазке не нуждался.

Результат. Как после выяснилось — сломался мост MCP-67, отвечающий за периферию и как результат не работает кулер. Нужно менять мост MCP-67, а стоит он не дёшево. Точнее говоря ремонт обойдется в покупку нового системного блока 🙂

Потом случайно в Интернете я нашел по ремонту видео по разборке ноутбука Asus X50N. Решил посмотреть и вот оно то, что я так долго искал!

Было выложено 3 видео по разборке, ремонту и сборке ноутбука Asus X50N. Просмотрев все три части видео, для себя я сделал много открытий, как же происходит ремонт ноутбуков, в большинстве случаев. Вы можете посмотреть эти видео ниже статьи.

  • Иногда нужно менять термопасту, поскольку её свойства по отведению тепла со временем ухудшаются. Если раз в год или хотя бы раз в пару лет ее менять, то и проблем с мостом могло бы и не быть MCP67. Причина того, что мост MCP67 на ноутбуке Asus X50N выходит из строя в том, что для нее не предусмотрено отдельного охлаждения. Охлаждается она металлическим корпусом и через термоленту часть тепла отводится к корпусу клавиатуры. Вот такой чудной радиатор охлаждения у ноутбука Asus X50N.
  • Поскольку приходилось полностью разбирать ноутбук решил до кучи поменять термопасту и на процессоре и других местах, где она была
  • Решетку охлаждения ноутбуков нужно регулярно чистить, да же чаще, чем системные блоки компьютеров.
  • Такие же проблемы и пути их устранения могут быть применены и к другим ноутбукам.

Разобрал ноутбук и повторил все, что увидел на видео, с небольшими изменениями. С той стороны, куда я бы прикладывать утюг под фольгу я положил пару слоев обычной офисной бумаги для того чтобы кроме моста не поплыли и другие элементы материнской платы ноутбука. Да, объясню еще для чего заворачивали, всю материнскую плату в фольгу. Чтобы припой дошел до нужной температуры и потом плата равномерно остыла и ее не повело.

После такого ремонта я собрал ноутбук. Результатом я остался доволен! Ноутбук работает уже больше года. Каких-то проблем других не появилось. Ноутбук стал работать быстрее, кулер меньше шуметь.

Читайте так же:  Ремонт октавии а5 своими руками

Просмотрев видео по ремонту ноутбука я взвесил все за и против и решил, буду пробовать ремонтировать свой ноутбук сам. Удачи в ремонте!

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2012%2F09%2Fsps_image001-150x150

Рассмотрев структурную схему блока питания типа AT, её можно разделить на несколько основных частей:
  • Высоковольтная (первичная) цепь;
  • Схема ШИМ управления;
  • Вторичная цепь (выходная или низковольтная) цепь.

Если рассмотреть структурную схему блока питания типа ATХ, то тут добавляется ещё один узел — это преобразователь для напряжения +5VSB (дежурка).

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2012%2F09%2Fcopy-150x150

У Вас перестал работать копировальный аппарат, принтер, МФУ или ксерокс? Он на дисплее выдаёт ошибку? По ниже приведённой таблице Вы можете определить неисправность аппарата. Некоторые простые неисправности можно устранить своими руками. Например, замятие или кончилась бумага в лотке, неплотно закрыта дверца или крышка, закончился тонер в катридже и т.п. Подробнее…

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.mastervintik.ru%2Fwp-content%2Fuploads%2F2017%2F09%2Fprinter_HP_2-150x150

Производитель принтеров, МФУ HP дифференцирует ассортимент и цены на свою продукцию в разных странах по своему.

Почти для всех принтеров (МФУ) предлагаются картриджи с разными номерами в разных странах. По размерам и форме они могут быть одинаковыми и отличаться только прошивками чипов.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Ffiles%2Fimg%2Fwarning

ВНИМАНИЕ. Все материалы представлены в ознакомительных целях. Автор статьи не несёт ответственности за дальнейшие действия читателей, повлекшие за собой потерю гарантии и нанесение вреда оборудованию.

Нам часто задают вопрос, можно ли самостоятельно разобрать ноутбук? Мы отвечаем, да можно, но при определенных условиях. Ведь многие не хотят нести свой ноутбук в сервис для того чтобы почистить вентиляцию, заменить привод DVD дисков, поставить жесткий диск с увеличенным объемом , добавить оперативной памяти, и это вполне логично. И если Вы владеете некоторыми техническими навыками и обладаете подходящим инструментом, Вы несомненно справитесь с такой операцией и сэкономите некоторую долю своего бюджета.

Сегодня мы рассмотрим, как разобрать ноутбук ASUS серии F3, и в дальнейшем по возможности продолжим публиковать статьи по разборке ноутбуков различных производителей. В этом корпусе ASUS собирает несколько моделей своих ноутбуков, поэтому все модели этой серии мы публиковать конечно же не будем. Посмотрев на фото Вы сможете определить Ваш ноутбук собран в этом корпусе или нет.

Как обычно разборка ноутбука начинается с обесточивания. Отсоединяем адаптер питания, если конечно он у Вас включен в сеть, затем вынимаем аккумуляторную батарею.

Если Вы производите полную разборку ноутбука, то откручиваем все винты указанные по стрелкам. Если Вам необходимо почистить вентиляцию, снять клавиатуру, привод DVD дисков, то об этом мы поговорим в конце статьи. Сейчас же мы разбираем ноутбук полностью.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F49adbe2d7d96dbd2252c3d2b2e599e41

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2Fe72dae7bf2b8c8b7a5b2016240ec23fdИзображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F7e3b9740ffd7369e75751e1607b5725dИзображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F2a94d1cee8f4f485f1e465d53292318a

Не забудьте удалить заглушки Express и SD карты. Винтов будет много, а самое главное Вам предстоит запомнить или записать где и какой длины были установлены винты, иначе при сборке можно повредить корпус ноутбука. Специальным инструментом, если его нет, можно использовать что-нибудь подходящее, например скальпель, аккуратно отсоединяем заглушки петель матрицы, держаться они на защелках.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F7932ac72fe7331f45b8f4274bdf36132

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F6591d48a10c30c5458e5189d8ca13a0aИзображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F33481fa63c3ac07ae5df22b5b50f809dИзображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F31d1b2cc7b729032b5dcaa679eb2fd7c

Откручиваем верхние винты крепления матрицы, отсоединяем разъемы, антенну Wi-Fi и откладываем крышку с матрицей в безопасное место, желательно глянцевой стороной вниз. После того как вы снимите матрицу, увидите ещё три винта, которые нужно будет отвернуть.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F8af66cbeddc51225026768dac692f8ba

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2Fb092e0d5b12b659abfe769b34aade75fИзображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2Ff4d9821ce32fe468559f88ea67bf943eИзображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2Fd27fb6360a3d79f123bcd900804a6afd

Далее мы снимем клавиатуру, поочередно отодвинув защелки (там их четыре), поднимаем клавиатуру и отсоединяем шлейф. Откладываем её в сторону. Затем откручиваем один винт находящийся под клавиатурой и отсоединяем ещё один шлейф.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F2feff9b1b8de389893770b51b7a9be0e

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F4e3612faec4959b06f752d18c6556c46Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F501c711efc6c205aecf5495a7af2e269Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F404a14b39f84d2fb7648f7c2f4cbfd95

Ну вот мы почти и добрались до самой важной части ноутбука, материнской платы. Но перед тем как извлечь её, нужно разъединить верхнюю и нижнюю части корпуса. Они крепятся на защелках, но разъединить их не составить особого труда. Сама плата в корпусе держится одним винтом, его надо открутить и отсоединить шлейфы идущие к плате от корпуса. Плату аккуратно приподнимаем за левый край и вынимаем из нижней части корпуса.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F812516cf451d58406aa9a324778515b9

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2Feda050bf153b1556fd38dafd83bbaea0Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F1cfac87fa83df655fa91d178648f9c85Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2Ff8470a8c175eda014d7545d94b4188ac

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F41fc3474fe0bd07d934e9a5e1b249fac

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F20dce0702725b75b10a77af9bf6d540fИзображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F4c855ffc99047b978a87d2b74811407a Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2Fcfae6b0790045b6ad365ffce61bef4ce

Вот в общем то и всё, разборка ноутбука ASUS F3S завершена. Сборка производится в обратной последовательности. Осталось уточнить, как почистить вентиляцию, заменить клавиатуру, и поменять DVD привод. Чтобы почистить вентиляцию ноутбука, это кстати нужно делать хотя бы раз в год, особенно если Вы пользуетесь ноутбуком в пыльных помещениях. Нужно снять крышку, открутить крепление радиатора и прочистить систему вентиляции. На фото Вы можете посмотреть как она забита пылью. При таких условиях работы, ноутбук будет перегреваться, что способствует его преждевременному выходу из строя.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F8f1a30e673a61f23f74d6ae28cb1a099

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F2b8287f301b5644cc9b22c356d452ae2Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2Fd867845e7c2f4f2be08df200f5b77797Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F20a51694c8f423bbca09b299dba19cec

Для замены DVD привода нужно сняв крышку, открутить два винта и вынуть привод, для замены клавиатуры также снять крышку, отвинтить два винта и проделать процедуру снятия клавиатуры, описанную выше. Поменять жесткий диск особого труда не составляет. Откручиваются два винта, сдвигается пластмассовая крышка в право, и вы можете приступать к замене своего HDD на диск большего объема.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2Fe498b3c61851bfc42c72efda6be24152

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2Fcbe09cee776188276275811d67ad312cИзображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F3fb42beaaafe2c11b42bc3288a8f8023Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fwww.remup.ru%2Fcache%2Fhsimage%2F120x80x100%2F7942ffaa230c93be397299c392c38e25

Сборку производим в обратной последовательности.

Как разобрать и открыть ноутбук ASUS

Рано или поздно каждый ноутбук нуждается во внутренней чистке от пыли. Если регулярно не повторять данную процедуру, то он может начать шуметь или медленно работать. А если сильно запустить, то и вообще выйти из строя.

Следуйте нашим рекомендациям и будьте предельно аккуратны. Вы всегда можете доверить эту работу профессионалам в ремонте ноутбуков Asus.

Переверните ноутбук и снимите аккумулятор. Для этого двигаем ползунки в разные стороны до упора и немного тянем на себя.

Что бы открыть ноутбук, отсоединяем панель клавиатуры корпуса ноутбука.

ВНИМАНИЕ! Будьте аккуратны, что бы не повредить шлейф, которым клавиатура крепиться к панели.

Далее нам понадобиться небольшая отвертка. Откручиваем последовательно шурупы на верхней крышке и возле дисковода, если такой имеется.

Достаём дисковод. Аккуратно продуваем его от пыли и откладываем в сторону.

Закрываем ноутбук и переворачиваем его. Откручиваем все шурупы на задней крышке ноутбука, которые расположены по всей поверхности задней панели. Открутив все шурупы, снимаем крышку.

Теперь откручиваем ещё шурупы, что бы снять жесткий диск.

Жесткий диск достаётся, если потянуть за ручку, к которой он крепится.

Откручиваем шурупы, которыми крепится материнская плата, и достаём её из ноутбука, аккуратно открутив все шурупы, расположенные на ней. Они обозначены оранжевым цветом.

Аккуратно отсоединяем штекер, который крепится к материнской плате, что бы обесточить его. Как он выглядит можно посмотреть на рисунке ниже.

Откручиваем систему охлаждения. На ней вы увидите цифры – это порядок , в котором нужно откручивать систему . Постепенно вынимаем охладитель из ноутбука .

ВНИМАНИЕ! Не откручивайте сразу шурупы системы охлаждения до конца. Только, что бы сначала она немного отошла, и далее постепенно до конца.

Читайте так же:  Ремонт колес автомобиля своими руками

Аккуратно чистим сухой салфеткой материнскую плату, систему охлаждения и вентилятор (особенно тщательно область, показанную на рисунке красной стрелкой).

Равномерно размазываем термопасту процессора и графического чипа.

ВНИМАНИЕ! Не переборщите с этим веществом. Оно должно ложиться на детали тонким слоем.

Можно складывать ноутбук назад.

ВНИМАНИЕ! Убедитесь, что тщательно протерли все детали и корпус. Собирайте ноутбук в той же последовательности и будьте аккуратны.

Вы можете задать вопрос мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.

Ваше сообщение отправлено.

Возможно вас также заинтересует

Закажите ремонт в нашем сервисном центре, и получите исправное устройство в тот же день, с гарантией до 1 года

В этом руководстве я объясню, как разобрать ноутбук Asus U56E.

В моем случае это модель ноутбука: Asus U56E-BAL7.

Убедитесь, что ноутбук выключен и зарядное отключено от ноутбука.

Разблокируйте и извлеките аккумулятор.

Удалите три винта, которые крепят крышку служебного отсека на дне ноутбука.

Поднимите и снимите крышку.

Под крышкой вы найдёте оба модуля оперативной памяти и жесткий диск.

Удалите два винта, которыми крепится жесткий диск.

Сдвиньте жесткий диск влево и отключите его от материнской платы.

Удалите один винт, фиксирующий оптический дисковод.

Вытащить диск влево и удалите его.

Удалите все отмеченные на фото винты снизу ноутбука.

Я использую гитарный медиатор для разделения верхней крышки с клавиатурой от нижней крышки корпуса.

Начните разделение с зоны расположения рук.

Поднимите верхнюю крышку, как показано на следующем рисунке.

Будьте осторожны, есть два кабеля, которые подключены к материнской плате.

Верхняя крышка монтируется под крышечкой шарнира дисплея.

Нажмите на крышку шарнира большим пальцем и потяните верхнюю часть корпуса в направлении желтой стрелки.

При установке верхней крышки на место, вам придется прижать корпус чтобы он зафиксировался под петлями и после этого прижимать в других местах.

Перед полным снятием верхней крышки с клавиатурой, вам придется отключить два кабеля.

Во-первых разблокируйте каждый шлейф, подняв фиксатор кабеля (зеленые стрелки).

Во-вторых потяните оба шлейфа из разъёмов (желтые стрелочки).

На следующем рисунке вы можете увидеть оба разъема в разблокированном состоянии под другим углом зрения.

Теперь вы можете полностью удалить верхнюю крышку корпуса.

Вот изображение нижней стороны верхней крышки.

При удалённой верхней крышки, можно получить доступ к батарейке CMOS.

Чтобы снять материнскую плату, необходимо сначала снять беспроводную карту.

Отсоедините оба антенных кабеля от платы беспроводной связи.

Открутите два винта, крепящих беспроводную карту и выньте её из гнезда.

Удалите три винта, которые крепят системную плату.

Отсоедините четыре кабеля.

Вот как отключить небольшие разъемы.

Просто отключите кабель от материнской платы.

Не тяните за провода! Отключите их применяя силу по краям на пластиковую часть кабелья.

Вот как отсоединить кабель дисплея.

Потяните вверх, черный язычок, прикреплённый к верхней части разъема.

Если у вас есть SD карта или крышечка от SD разъёма, установленная в устройство чтения карт, вам придется удалить её оттуда.

Начните снятие материнской платы от корпуса ноутбука как это показано на следующем рисунке.

Поднимите её вверх начиная с правой стороны и осторожно извлеките её.

На другой стороне материнской платы вы можете получить доступ к модулю охлаждения (радиатор с вентилятором).

Чтобы снять вентилятор, вы должны будете:

  1. Удалите три винта, которые крепят его к материнской плате;
  2. Отсоедините кабель
  3. Срезать чёрную липкую ленту.

После этого вы сможете отделить вентилятор от теплоотвода и полностью снять его.

В ноутбуке Asus U65E разъем питания припаян непосредственно к материнской плате.

В одной из предыдущих статей я объяснял как снять экран с Asus U56E.

Всё! Ноутбук разобран. Сборка происходит в обратном порядке, если у вас возникнут сложности вы всегда можете обратиться к специалистам.

Перевод: Попов Вадим

если можна, отправьте мне, пожалуйста, маркировку транзистора отмеченного на фото.

Корпус транзистора sot 23 (три усика:о)))

Я вижу только начало W2 – а остальное прогорело.

Вся информация на страницах сайта предназначена только для личного не коммерческого использования, учёбы, повышения квалификации и не включает призывы к каким либо действиям.

Частичное или полное использование материалов сайта разрешается только при условии добавления ссылки на непосредственный адрес материала на нашем сайте.

Ноутбук, о ноутбук… Вот конечно, кто-то скажет и с чего я так, о ноутбуках? Все просто до банальности пока ноутбук просто и надежно работает, но когда он ломается, то тогда приходит полный финиш. Думаете, я не прав? Ну, подумайте сами цена системного блока и ноутбука примерно одинакова, но обслуживать проще системный блок, чем ноутбук. Да и замену комплектующих проще делать системному блоку, чем ноутбуку. Ну да ноутбук мобильнее, но так ли важна вам мобильность? На этот вопрос каждый ответит себе сам. Но сегодня я хочу рассказать о ремонте ноутбука.

Поскольку мне одно время нужен компьютер, который бы мне помогал на работе и нужна была мобильная техника и для этих целей я приобрел ноутбук Asus X50N. Сказать о ноутбуке, до тех пор, пока он не сломался, мог только хорошие слова, и дать отзыв, как хорошее сочетание цена и качество.

Как-то рано утром позвонил клиент, у которого я был очень давно. Надо было срочно подъехать к нему. Адреса я не стал спрашивать, поскольку контакты клиентов я сохраняю, на всякий случай. И вот утром быстренько взглянул я на адрес и впопыхах нажал не на завершение работы, а на гибернацию. Уехал. Ближе к вечеру позвонили домочадцы и говорят мне о том, что ноутбук включается и через не которое время выключается. Что делать? Ну, я, конечно же, посоветовал проверить, а подключен ли блок питания. Но тут все оказалось нормально. Дал еще пару бесполезных советов. Но ноутбук все так, же не работал. Ну, что ж оставалось только самому приехать и посмотреть.

Приехав, осмотрев ноутбук и попробовав его включить, получил ту же картину. Но я заметил то, что кулер ноутбука не включается, а это как вы сами понимаете перегрев ноутбука и срабатывание системы самозащиты процессора.

Забираю домой ноутбук, решаю включить его. Чудо, кулер запустился и работает нормально, но тут меня ждал еще один сюрприз. Ребята сняли пароль, который стоял при запуске винды, ну это мелочи подумал я, поставить его не проблема. Но через несколько дней у моей второй половины в соц. сетях начали не понятно, откуда друзья, которых она не добавляла. Поменяли пароли. Оказалось, ребята не только пароль с входа в винду сняли, но и воспользовались тем, что на учетках стояло автосохранение паролей.

Читайте так же:  Дистиллятор ремонт своими руками

Вывод: пользуетесь ли вы одни ноутбуком или компьютером, ни когда не ставьте автосохранение паролей, на важные для вас сайты и почтовые ящики. Пароли должны быть просто набором разношорстных символов, к примеру вот такими: H4tq5z2Zl. Поскольку такие пароли труднее взломать. И хоть первое время будет тяжело его запомнить, но потом запомните.

Но я отвлекся от темы. Меньше, чем через неделю кулер перестал работать опять. Пришлось вернуться на старый ноутбук, который жутко медленно работал. Тут уже имея представление о том, что сломалось, я решил посмотреть действительно ли так дорого стоит этот мост MCP67 для ноутбука Asus X50N. Оказалось, да это примерно его цена. Но встал вопрос, зачем его менять ведь они что-то с ним сделали и он работал нормально почти неделю!

Я начал искать в инете, как отремонтировать ноутбук Asus X50N. Но, то ли не те поисковые запросы задавал, то ли еще что-то, но, ни чего путного не нашел.

Потом чисто случайно в инете что-то искал, опять же по ремонту и увидел видео по разборке ноутбука Asus X50N. Решил посмотреть и вот оно то, что я так долго искал. Ребята выложили 3 видео по разборке, ремонту и сборке ноутбука Asus X50N. Просмотрев все три части видео, для себя я сделал много открытий, как же происходит ремонт ноутбуков, в большинстве случаев. Вот ссылкина эти три видео по ремонту ноутбука Asus X50N.

  • Иногда нужно менять термопасту, поскольку её свойства по отведению тепла со временем ухудшаются. Если раз в год или хотя бы раз в пару лет ее менять, то и проблем с мостом могло бы и не быть MCP67. Причина того, что мост MCP67 на ноутбуке Asus X50N выходит из строя в том, что для нее не предусмотрено отдельного охлаждения. Охлаждается она металлическим корпусом и через термоленту часть тепла отводится к корпусу клавиатуры. Вот такой чудной радиатор охлаждения у ноутбука Asus X50N.
  • Поскольку приходилось полностью разбирать ноутбук решил до кучи поменять термопасту и на процессоре и других местах, где она была
  • Решетку охлаждения ноутбуков нужно регулярно чистить, да же чаще, чем системные блоки компьютеров.
  • Такие же проблемы и пути их устранения могут быть применены и к другим ноутбукам.

Просмотрев видео по ремонту ноутбука Asus X50N, я взвесил все за и против и решил, буду пробовать ремонтировать свой ноутбук сам. Разобрал ноутбук и повторил все, что увидел на видео, с небольшими изменениями. С той стороны, куда я бы прикладывать утюг под фольгу я положил пару слоев обычной офисной бумаги для того чтобы кроме моста не поплыли и другие элементы материнской платы ноутбука. Да, объясню еще для чего заворачивали, всю материнскую плату в фольгу. Чтобы припой дошел до нужной температуры и потом плата равномерно остыла и ее не повело.

После такого ремонта я собрал ноутбук. Результатом я остался доволен! Ноутбук работает уже второй месяц. Каких-то проблем других не появилось. Ноутбук стал работать быстрее, кулер меньше шуметь. Да и проверка еверестом показала, что температурный режим в норме.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FKak-razoborat-i-pochistit-noutbuk-samostoyatelno-650x364

Перегрев — одна из трёх самых распространённых «рядовых» проблем всех ноутбуков. Происходит он из-за того, что система охлаждения ноутбука со временем забивается пылью, препятствуя выходу горячего воздуха из корпуса.

Если ваш ноутбук спустя какое-то время после включения начинает сильно греться, шуметь, тормозить, или даже резко выключаться — всё это вестники того, что вам срочно нужно чистить ваш ноутбук от пыли и менять термопасту.

Можно обратиться в компьютерный сервис, а можно попробовать сделать профилактику самостоятельно.

Всё что для этого нужно — парочка простых, доступных инструментов, и некоторая доля аккуратности и внимательности. Ну и, какой-то алгоритм действий при разборке ноутбука, который я для Вас разъясню в этой статье на моём компьютерном блоге.

Перегрев начинает проявляться спустя 1-5 лет использования ноутбука, в зависимости от модели и условий использования. Но, рано или поздно, он наступит, так как со временем на вентиляторе ноутбука медленно, но верно копится слой космической пыли.

Попробую составить свой субъективный ТОП Самых греющихся моделей ноутбуков:

  1. HP, особенно модели Pavillion G6 , Dv6,G7
  2. ASUS
  3. ACER
  4. SONY
  5. LENOVO
  6. SAMSUNG
  7. DELL
  8. TOSHIBA

Будем считать, что вы уже диагностировали проблему с перегревом. То есть сделали температурный тест, и выяснили, что под нагрузкой температура процессора и видеокарты вашего ноутбука повышается до 90 и более градусов.

Но это всё была теория и диагностика. Сейчас же мы займёмся практикой и непосредственно ремонтом — разборкой и чисткой ноутбука от пыли своими руками.

Разборка ноутбука — не такая простая задача, как может показаться на первый взгляд человеку, который никогда не «вскрывал» свой ноут.

Если в большинстве системных блоков, для доступа к «внутренностям» нужно открутить 2 винтика и сдвинуть крышку, то в ноутбуках всё намного сложнее.

Существует множество производителей ноутбуков, и у каждого сотни разных моделей, и все они — разбираются по-разному. Где-то нужно лишь снять нижнюю крышку. Например, именно так обстоят дела при чистке ASUS X61S . А где-то, чтобы добраться до материнской платы и снять систему охлаждения для чистки и замены термопасты, нужно полностью разбирать корпус ноутбука, «до болтика».

Но общий алгоритм при разборке ноутбука, как правило, всегда одинаков. Если коротко — нужно открутить все винтики, отсоединить все шлейфы, разъёмы, и открыть все защёлки.

Подробно и пошагово — читайте далее!

Ниже я нарисовал устройство ноутбука с обозначениями всех деталей, что бы вам было легче сориентироваться при чтении этой статьи.

Далее я опишу порядок действий, который вам нужно произвести для разборки вашего ноутбука.

Первым делом — всегда отключайте аккумулятор. Разборка ноутбука под напряжением, может угробить ваш ноутбук случайно уроненным на материнскую плату болтиком. Поэтому первым делом его вытаскиваем.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FVytashhite-akkumulyator-474x400

На некоторых ноутбуках аккумулятор находится внутри корпуса, как например в этом случае . До его отключения будьте осторожны вдвойне, что бы ничего не закоротить.

Обращайте внимание на их длину и толщину. Если они одинаковые — можно не париться. Если некоторые попадаются длиннее/короче — запоминаем/зарисовываем где они были закручены.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F05%2FRazborka-noutbuka-HP-peregrev-533x400

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FOtklyuchite-vse-razyomy-300x183

Снимаем все маленькие крышки на днище ноутбука (оперативной памяти, жесткого диска), откручиваем все винтики, складываем их в следующую кучу. Отключаем все разъёмы, если таковые имеются.
Читайте так же:  Ремонт крыши в гараже своими руками

Таких крышечек у вас может и не быть, снизу корпус может быть цельным. Не пугайтесь — переходите к 5му шагу.

Для отключения Wi-Fi модуля сначала снимите с него 2 антеннки, потянув их перпендикулярно модулю. Запомните где какая была. Потом открутите крепящий его болтик и потяните модуль из слота.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FKak-otklyuchit-Wi-Fi-modul-650x325

Открутив жесткий диск, смотрим, каким образом он подключен. Вынуть его можно, либо сдвинув в сторону от разъёма, либо отключив гибкий проводок, потянув за него.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FKak-otklyuchit-zhestkij-disk-noutbuka-650x267

Оперативную память, как правило, снимать не обязательно. Но можно снять, и почистить ластиком её контакты.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FKak-vytashhit-operativnuyu-pamyat-v-noutbuke-650x296

На этом этапе чаще всего уже можно вынимать DVD-ROM, не спеша потянув за него.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FOtklyuchit-diskovod-u-noutbuka-645x400

Съёмную клавиатуру легко отличить — она как бы «блочная», т.е. не составляет с остальным корпусом одно целое.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FSyomnaya-klaviatura-na-noutbuke-650x288

Если вы убедились, что ваша клавиатура вшита в верхнюю часть корпуса ноутбука (Sony, ASUS 500 серии) — переходите к пункту 8.

Не забывайте, что от клавиатуры к материнской плате ноутбука идёт шлейф, так что после снятия не спешите её дёргать, а сначала приподнимите и отключите этот шлейф.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FOtklyuchenie-shlejfa-klaviatury-noutbuka-650x297

Чаще всего для снятия клавиатуры нужно аккуратно поддеть её медиатором или лопаточкой, и разомкнуть все защёлки по периметру.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FKak-snyat-klaviaturu-noutbuka-533x400

Бывает, что перед этим нужно сначала снять панельку над или под клавой.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FSnyat-panelku-nad-klaviaturoj-650x331

На некоторых ноутбуках вас может ждать ещё один неприятный сюрприз — клавиатура дополнительно держится на клею. В этом случае — аккуратно поддеваем её линейкой/лопаткой/отвёрткой, и, постепенно приподнимая, отклеиваем.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FCHto-delat-esli-klaviatura-noutbuka-na-kleyu-533x400

Существует несколько основных типов шлейфов. Все они отстёгиваются по-разному. Некоторые приподнимаются, некоторые поддеваются, некоторые тянутся.

Попробую систематизировать их в одной из следующих статей на compblog.ru.

Иногда на этом моменте вам нужно будет вытащить через корпус длинные проводки от wi-fi адаптера.

По мне — удобнее всего для этого использовать гитарный медиатор, желательно потолще — 0.8-1 мм.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FKak-vskryt-korpus-noutbuka-650x248

Также, иногда, выручает лопатка:

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FLopatka-dlya-razborki-noutbukov-650x366

Пройдя по периметру медиатором и отщёлкнув все защелки, аккуратно пытаемся приподнять крышку. Если не поддаётся — ещё раз проверяем, все ли винтики выкручены. Если всё равно не поддаётся — проверяем ещё раз.

Силы применять не нужно! А не открученный винтик часто оказывается незаметно утоплен в корпус, или спрятан под резиновой стоечкой на дне ноута.

Материнка может крепиться как к нижней части корпуса ноутбука(чаще всего), так и к верхней части (так делают Sony Vaio). Будьте внимательны и не торопитесь.

Смотрим, какие шлейфы идут к материнке, вытаскиваем их все.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FRazyomy-noutbuka-pri-razborke-650x366

Далее смотрим, какими винтами крепится материнская плата — откручиваем.

Иногда, что бы снять материнскую плату, приходится полностью откручивать и снимать верхнюю часть ноутбука с экраном.

Винтики на радиаторе обычно помечены цифрами — откручиваем и закручиваем в порядке этих цифр, что бы случайно не повредить чип перекосом.

Работаем здесь очень аккуратно — отвёртка может легко соскользнуть и сбить какой-нибудь элемент на материнской плате.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F05%2FSistema-ohlazhdeniya-noutbuka-566x400

Отвернув все болты, осторожно поддеваем систему охлаждения, если не идёт — можно чуть провернуть в её плоскости. Стараемся не порвать терморезинки, если они есть.

Собственно это и есть самый главный этап разборки ноутбука. Именно сейчас, собственно, и будет происходить «чистка ноутбука от пыли»

Обычно для разборки системы охлаждения нужно открутить несколько мелких винтиков на ней, и оторвать кусок ткани/скотча, «вывернув» вентилятор наружу.

Видим скопившуюся на решетке радиатора пыль — удаляем её кисточкой, продуваем. Поздравляю! Ноутбук почищен) Но это ещё не всё.

Удаляем старую термопасту с тех мест, где она была, на чипах на материнской плате, и на системе охлаждения. Удалить термопасту можно сухой салфеткой и ватными палочками. Если есть, можно смочить их в спиртике, заодно и внутрь принять

Часто, вместо термопасты можно увидеть термопрокладки. Очень желательно, если они останутся целыми — найти их в продаже достаточно сложно, только на заказ. Если эта резинка сильно порвалась — скорее всего она уже «нерабочая», придётся её искать и менять. Либо намазать слой термопасты. Но я не рекомендую так делать. Меняйте! Обычно термопрокладки ставят на элементы, не имеющие датчика температуры и защиты от перегрева, и ваш ноутбук может внезапно «умереть», при этом показывая нормальную температуру на процессоре и видеокарте.

Намазываем новую термопасту. Как мазать? Максимально тонким слоем. Термопаста нужна не для того, чтобы закрыть всю поверхность чипа, а для сглаживания неровностей поверхностей.

Изображение - Ноутбук asus z99l разборка и сборка ремонт своими руками proxy?url=http%3A%2F%2Fcompblog.ru%2Fwp-content%2Fuploads%2F2016%2F12%2FKak-nanosit-termopastu-v-noutbuke-650x349

О различных термопастах я напишу короткий обзор в одной из следующих статей на compblog.ru.

А в этом видео на моём канале на YouTube вы можете посмотреть, как нужно наносить термопасту на примере ноутбука Pavillion G6.

Собираем — так же, как разбирали, тщательно проверяя на каждом этапе, все ли коннекторы в своих разъёмах. По идее, не должно оставаться «лишних, пустых»(но они могут быть).

Желательно, что бы не осталось лишних болтиков, но если и останется — не страшно! Главное что бы были вкручены болты в районе петель — иначе ноут со временем развалится.

Термопасте необходимо какое-то время, чтобы равномерно растечься под давлением пластинки. Так что максимальная её эффективность достигается после пары дней использования ноутбука.

  • Собирайте винтики с каждого этапа разборки отдельными кучками — так вы не ошибётесь какой винтик откуда, и у вас не останется лишних.
  • Воспользуйтесь интернетом — почти на каждую, или похожую, модель ноутбука есть подробные фото и видео инструкции по разборке!
  • Не применяйте силы — если что-то «не идёт», 10 раз перепроверьте, всё ли вы выкрутили, отключили. В случае сомнений — лезьте в интернет.
  • Будьте внимательны и аккуратны, не торопитесь.

Итак, из этой статьи Вы узнали, как самостоятельно разобрать и почистить от пыли ваш ноутбук.

В первый раз, возможно, это будет сложновато, но во второй, уверяю, будет намного проще! Ведь нейронные связи в вашем мозге уже будут налажены.

Всем удачи! Остались вопросы — задавайте!
