Корректор фар ваз 2110 ремонт своими руками

Самое подробное описание: корректор фар ваз 2110 ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Модель ВАЗ 2110 нельзя назвать современной и передовой, в связи с чем здесь используется гидрокорректор вместо современного электрокорректора головной оптики. Сегодня мы поговорим о том, как выявить поломку и заменить гидрокорректор, а также можно ли вместо штатного устройства поставить электрический вариант.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fwww.luxvaz.ru%2Fuploads%2Fposts%2F2015-11%2F1447970392_razborka-snyatie-fary-8

Причины поломки гидрокорректора стандартные:

  • Температурные перепады, которые выводят из строя гидравлическую составляющую узла;
  • Использование резины для уплотнителей не самого высокого качества, из-за чего возникают утечки рабочей жидкости.

Если произошла утечка, замены агрегата вам уже не избежать.

Конструктивно гидрокорректор фар представляет собой набор следующих компонентов.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fwww.luxvaz.ru%2Fuploads%2Fposts%2F2015-11%2Fthumbs%2F1447970602_gidrokorrektor-far-avtomobilei-vaz

Ремонт гидрокорректора фар ВАЗ 2110

Многие при отказе регулировки фар сразу во всем винят гидрокорректор и спешат как можно быстрее его заменить. Но не торопитесь с выводами. Возможны и другие причины неисправности.

  1. Обратите внимание на наличие протечек рабочей жидкости. Если их нет, проверьте ход штока.

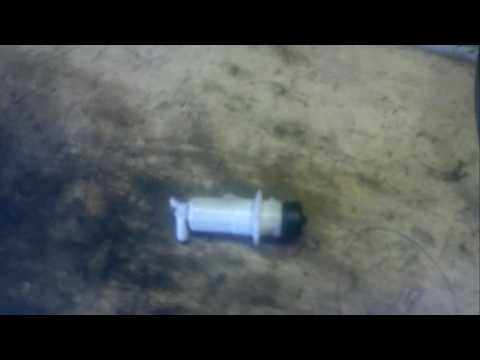

  2. Для проверки хода штока демонтируются исполнительные цилиндры. Нормальный показатель составляет в пределах от 6,5 до 7,5 миллиметров.
  3. Ремонтировать корректор гидравлического типа, предусмотренный заводом для ВАЗ 2110, невозможен, поскольку конструкция устройства не разборная.
  4. При возникновении неисправностей, замене подлежит весь узел, включая цилиндры и патрубки.
Видео (кликните для воспроизведения).

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fwww.luxvaz.ru%2Fuploads%2Fposts%2F2015-11%2F1447970709_zamena-gidrokorrektora-far-vaz-2110

Сперва рассмотрим ситуацию, при которой вышедший из строя гидрокорректор фар меняется на аналогичное устройство. Процедура замены не так сложна, как многим кажется. Следуйте инструкции, и у вас все получится .

Из названия становится понятно, что электрокорректор работает за счет электричества, то есть требует подключения к аккумуляторной батареи.

Долго искать причины подобных решений от владельцев отечественной «десятки» не приходится, поскольку электрокорректор отличается надежности, высокой эффективностью. Его поломка случается в разы реже по сравнению с гидрокорректором.

Сама процедура требует выполнения нескольких последовательных шагов.

  1. Отключите минусовой провод от аккумуляторной батареи.
  2. Демонтируйте цилиндр гидрокорректора из фары, как мы это описывали в предыдущем разделе.
  3. Обязательно в процессе замены установите новое уплотнительное кольцо.
  4. Отправившись в салон своего автомобиля, извлеките ручку управления главного цилиндра гидрокорректора. Она держится на гайке на 21 миллиметр.
  5. Плюсовой жгут проводки подключается к 20-му гнезду колодки Ш2 в монтажном блоке вашего авто.
  6. Минус электрокорректора крепится на кузовной шпильке. Их несколько и они расположены под приборной панелью.
  7. Жгут нового регулятора прокладывать можно вдоль используемых ранее трубок старого гидрокорректора.
  8. Колодки жгута подключаются к исполнительным механизмам.
  9. Возвращайте минусовой провод на аккумуляторную батарею и проверьте, как работает новое устройство.

Стоимость электрокорректора сегодня составляет около 1-1,5 тысячи рублей. В зависимости от выбранной модели, вы получите определенное количество положений для регулировки. Минимум их бывает два, но самые распространенные предусматривают 4, 12 и 15 положений.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.rem3

Регулировать световой пучок фар приходится довольно часто, особенно на универсалах, когда багажник автомобиля сильно загружен и свет направлен в глаза встречных водителей. Если в один момент Вы заметили, что упал отражатель и корректировка света не работает, то можно попробовать сделать ремонт фары 2110 своими руками.

Речь пойдет об оптике Киржач. Для начала снимаем фары, а затем разбираем (снимаем стекла, которые на герметике и 6 металлических скрепок.) Отрезаем герметик по периметру с помощью ножа:

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.rem1

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.rem2
Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.rem3На стекле срезаем выпуклый П-образный профиль, а на пластике фары “впуклый”. Снимаем отражатель из бумаги, для этого откручиваем 3 маленьких самореза с обратной стороны.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.rem4

Внутри фары в районе отверстия гидрокорректора видим пружинку, которую необходимо снять. Также 2 пластиковые розочки от 2 “крутушек”, которые держат отражатель. Снимаем отражатель, сжимая розочки.

Шарик на кончике защелкивается в пластмассу, а металлическая шпулька защелкивается во 2 канавку и не дает выкрутить регулировку дальше нее.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.rem5

Если при регулировке фар сильно перекрутить гидрокорректор, то легко сломать металлический ограничитель/защелку. Поэтому шарик выскочил из пластмассы и фара “упала”.

Весь ремонт фары будет заключаться в замене сломанной металлической детали на сантехническую прокладку

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.rem6

Такая резиновая прокладка не совсем правильное решение, потому что она не дает четкого понимания того, когда регулировка фары в дошла до крайнего положения и уперлась. Поэтому можно также с легкостью опять перекрутить и снова придется ремонтировать.
Правильнее доработать крепление, например, вставить между лепестками этой пластмассовой штуки шплинт из проволоки.

Сборка фары в обратной последовательности, отчищаем старый герметик и наносим новый, устанавливаем стекло.
Другой способ отремонтировать гидрокорректор:
Нарезаем резьбу м3 на регулировочных винтах. Далее вкручиваем их в фару и одеваем шайбы. Вытаскиваем пластиковые крепления. Одеваем планку с модулями ближнего и дальнего света. С верху одеваем еще одну шайбу, далее пружину, и еще одну шайбу, и закручиваем весь этот бутерброд. Желательно использовать контргайку и зафиксировать анаэробным герметиком.
Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.re1

Читайте так же:  Ремонт помпы змз 405 своими руками
Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.re2Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.re3

1. Особо ловкие руки могут попробовать защелкнуть шарик на конце “крутилки” в пластмассу не снимая стекло, действуя через отверстия с обратной стороны фары для смены лампочек.

2. Просверлить отверстие сверху фары напротив пластмассовой защелки. В отверстие вставляем отвертку и защелкиваем цангу на шарик регулятора. Не забываем заклеить просверленное отверстие.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.rem7

3. Потребуются по одной навесной петле от мебельных шкафов на каждый вырванный узел корректора. Петли представляют собой полоски из металла (5-6см в длину). На них есть несколько отверстий для крепления непосредственно к шкафу, а сверху продолговатый вырез с отверстием, на который он и цепляется. Нам нужно аккуратно завести наш навес в прорезь на регулировочном винте и сдвинуть его, чтобы прорезь оказалась в узкой части навеса. Поддерживая навес, чтобы он не сдвинулся выворачиваем с небольшим усилием винт до упора. Таким образом, мы зажимаем и фиксируем навес, который располагаем в горизонтальной плоскости. Теперь берём электродрель и сверлом на 3мм сверлим отверстие в металлическом основании фары, там где есть отверстие на навесе. Теперь остается лишь завернуть туда саморез, но не очень длинный, иначе он упрётся в отражатель дальнего света. Прорезь на навесе намного надёжней закрепит регулировочный винт и сломать её теперь не получится. Схема на фото.

Преимущество метода в том, что при поломке гидрокорректора не нужно пытаться его починить, а легче сделать ручную регулировку фар. Для одной фары нам понадобится:

  1. Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fxn--2111-43da1a8c.xn--p1ai%2Fcache%2Fmultithumb_thumbs%2Fc.165.110.16777215.0.%2520images.stories.10-repear.remont-regul-far-kirzhach.ruchКорпус старого рабочего корректора.
  2. Болт М8, длина 6-7-10см.
  3. Две гайки с немного обточенными гранями для фиксации болта в корпусе.
  4. Контргайка.

С обратной стороны корпуса корректора сверлим отверстие, чтобы болт нормально в нем двигался. Аккуратно сточенные гайки позволяют сидеть конструкции плотно. Для уверенности можно посадить гайки на эпоксидку. Хвост винта сделан гладким.

Другие проблемы с фарами ВАЗ 2110: дребезг света, либо выход из строя и ремонт гидрокорректора фар, который проще заменить на более надежный электромеханический.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Приходилось ли Вам ремонтировать корректировку фар ВАЗ?

Все переднеприводные автомобили ВАЗ, в том числе и 2110, оснащены устройством, позволяющим регулировать наклон отражателей фар в зависимости от положения кузова относительно горизонтали. Причем сделать это можно, не выходя из авто, с водительского места. Стоит повернуть соответствующую ручку на панели приборов и гидрокорректор фар опустит/поднимет световой пучок так, чтобы он оптимально освещал приближающийся участок дороги. К сожалению, такое гидравлическое устройство довольно часто выходит из строя. Это делает отражатели фар неуправляемыми со всеми вытекающими неудобствами. Приходится делать ремонт гидрокорректора фар, что в подавляющем большинстве случаев заключается в замене корректирующего устройства в сборе. Далее узнаете принцип работы гидравлического корректора и способ его замены.

Видео (кликните для воспроизведения).

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=https%3A%2F%2Fokuzove.ru%2Fwp-content%2Fuploads%2F2016%2F01%2Fgidrokorrekor-vaz-2110-1024x768

Гидрокорректор фар ВАЗ 2110

Как и все гидравлические механизмы, автомобильные гидрокорректоры работают благодаря изменению давления рабочей жидкости. Обеспечивается такая возможность следующими конструктивными элементами системы:

  • главным цилиндром, установленным под приборной панелью, давление в котором регулируется ручкой, вынесенной на панельную поверхность в салон;
  • рабочими цилиндрами, интегрированными в корпус блок-фар;
  • трубками, которые соединяют главное устройство с двумя рабочими.

Здесь еще стоит упомянуть рычаг, передающий усилие со штока рабочего цилиндра на отражатель. Однако эта деталь не входит в гидравлическую систему и замене при ремонте не подлежит.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=https%3A%2F%2Fokuzove.ru%2Fwp-content%2Fuploads%2F2016%2F01%2Fgidrokorrekor-vaz-2110-rychag-1024x768

Рычаг корректора внутри фары

Работает корректор по достаточно простому принципу. Водитель, переключая ручку, находящуюся на панели приборов, изменяет давление жидкости в главном цилиндре, что тут же передается по соединяющим трубкам на рабочие механизмы. В цилиндрах, стоящих в блок-фарах, это приводит к изменению длины штоков, жестко соединенных с поршнями. Шток толкает рычаг, тот предает усилие на отражатель, который в результате занимает соответствующее положение.

Все это происходит в случае, когда система замкнута и герметична. В случае разгерметизации гидрокорректор фар перестает функционировать.

Негативное влияние на целостность и работоспособность элементов системы гидрокорректора оказывают частые и значительные перепады внешних температур. Результатом резких температурных скачков может стать растрескивание резиновых уплотнительных элементов, установленных как на главном, так и на рабочих цилиндрах. Это, в свою очередь, приводит к подтеканию жидкости. В итоге давление падает, и система становится неработоспособной.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=https%3A%2F%2Fokuzove.ru%2Fwp-content%2Fuploads%2F2016%2F01%2Fgidrokorrekor-vaz-2110-2-1024x584

Поврежденный гидрокорректор фар ВАЗ 2110 (протекание жидкости)

Реже причинами выхода из рабочего состояния могут быть:

  • заклинивание поршня в рабочем цилиндре (в этом случае не поворачивается один из отражателей);
  • механическое повреждение соединяющих трубок.
Читайте так же:  Ремонт шланга пылесоса своими руками lg

По какой бы причине ни произошла поломка гидрокорректора, возможен только один эффективный вариант ремонта — замена устройства новым. Ремонт, к сожалению, здесь не предусмотрен.

Поменять гидрокорректор фар под силу каждому автолюбителю. Времени на рабочий процесс уходит не более получаса. Из инструмента для замены гидравлического корректора пригодится лишь вороток с головкой 21-го размера и прямая отвертка. Остальное делается руками:

  1. Снимаем ручку регулировки, находящуюся на панели приборов. Для этого за нее необходимо потянуть со средним усилием, слегка пошатывая.
  2. Имеющимся ключом отворачиваем гайку под ручкой (она притягивает к панели главный цилиндр).
  3. Нажимаем на прямоугольную кнопку на панели. Она находится несколько ниже регулировки гидрокорректора. В результате открывается дверца. Через образовавшийся проем снизу легко достаем свободный главный цилиндр.
  4. Открываем капот. Находим блок-фары с интегрированными рабочими цилиндрами. Чтобы их снять, открепляем фиксаторы. После этого каждый цилиндр проворачивается против часовой стрелки и вынимается.
  5. Приготовленной отверткой отворачиваем болты, которые крепят хомуты трубок.
  6. Освобожденные элементы гидрокорректора просовываем в салон в месте, где выходят соединительные трубки. Имеющийся здесь уплотнитель податлив, поэтому сильно не помешает.
  7. Установка нового корректора фар производится в обратном порядке.

Заметили, насколько все просто? Так что, если в вашем ВАЗ 2110 не хочет работать гидрокорректор, найдите полчаса и сделайте его замену. Согласитесь, возможность в любой момент подстроить направление светового пучка, не выходя из авто — это, вроде бы, и мелочь, однако приятная.

Многие автомобилисты, столкнувшись с неисправностями фары ваз 2110, ремонт фары пытаются произвести самостоятельно, так сказать — своими руками, либо улучшить работу фары, расширив ее возможности.
Однако отыскать высококачественную оптику не так просто. Чаще всего на рынок попадают дешевые фары из Китая либо Тайваня.
Особенно ксеноновые фары или лампы. Они не блещут качеством исполнения, а долговечность оставляет желать лучшего, по результатам тестов, они проигрывают стандартным классическим экземплярам.

Цена качественных осветителей немалая, однако, они служат в несколько раз дольше. Вы можете сделать ремонт либо доработку той оптики, которая уже имеется, если хотите сэкономить.
Это запросто можно выполнить самостоятельно, работа не требует особых знаний либо дополнительных навыков.Передние фары для ВАЗ 2110 различаются технологией и производителем.
Штатные марки фар:

  • Фары фирмы Bosch (содержат только отражатели, без фокусирующей линзы)
  • Фары фирмы Киржач (присутствуют фокусирующая линза и отражатель)

Наиболее распространенные неисправности передних фар:

  • Поломанный гидрокорректор, который практичнее заменить электрокорректором;
  • Дрожание светового пучка;
  • Сбитая регулировка пучка света.

Корректировать световой пучок случается довольно часто, особенно когда сильно загружен багажник автомобиля, свет бьет прямо в глаза водителей автомобилей, движущихся на встречу вам. Если отражатель опустился, а регулировка не работает — наша инструкция поможет вам починить гидрокорректор фар ваз 2110, ремонт займет совсем немного времени.

  • Откручиваем крепеж фар и снимаем их;
  • Разбираем фары: аккуратно снимаем стекла, затем металлические скрепки (6 штук);
  • При помощи ножа очищаем стекла от герметика;
  • Срезаем выпуклый профиль (в форме буквы П) на стекле;
  • Откручиваем саморезы (их 3) с оборотной стороны;
  • Вынимаем бумажный отражатель;
  • Рядом с отверстием гидрокорректора внутри корпуса осветителя располагается пружинка, которую надо снять;
  • Те же действия производим с двумя розочками из пластика от двух «вертушек», крепящих отражатель.

К сведению: Шарик гидрокорректора защелкивается в паз из пластмассы, а металлическая шпулька — во второй паз. Она стопорит регулировку, не давая ее выкрутить дальше ее самой.
Если при регулировке фар пережать гидрокорректор, то сломается металлическая защелка. Шарик выскочит из пластмассы и тогда фара «упадет»;

  • Ремонт будет заключаться в замене сломанной защелки на прокладку, которая не даст ясно почувствовать, что регулировка уперлась в крайнем положении;

Сломанная железная защелка гидрокорректора

Резиновая прокладка на замену сломанной защелки

  • В итоге велика вероятность, снова пережать корректор;
  • Правильное решение — улучшить крепление, вставив шплинт из твердой проволоки между лепестками пластмассовой штуки.

Для ваз 2110 ремонт гидрокорректора фар закончен. Собираем фары в последовательности обратной разборке.
Предварительно очищаем старый герметик, затем наносим новый.

  • На винтах регулировки нарезаем резьбу (метрическая 3);
  • Закручиваем их в сам осветитель, затем одеваем шайбы;
  • Вынимаем пластиковые крепления;
  • Надеваем планку с расположенными на ней модулями дальнего света и ближнего;
  • Сверху надеваем: шайбу, на шайбу-пружину, поверх пружины еще шайбу. Рекомендуется использование контргайки;
  • Закручиваем все;
  • Фиксируем конструкцию при помощи анаэробного герметика.

Можно защелкнуть шарик в пластмассу на конце «вертушки» не снимая стекло, через отверстия лампочек с задней стороны осветителя:

  • Просверливаем отверстие строго напротив защелки наверху фары;
  • Вставляем отвертку в отверстие;
  • Закрепляем цангу на шарик корректора;
  • Заклеиваем просверленное нами отверстие;
  • Прикрепляем по навесной петле от мебельного шкафа (петли 5-6сантиметров длинной, с отверстиями крепления и с вырезом сверху, на который она крепится) на каждый выломанный узел корректора;
  • Заводим навес в прорез винта регулировки;
  • Смещаем винт, чтобы прорез очутился в узком месте навеса;
  • Придерживая навес, выкручиваем винт до упора с усилием. Так фиксируется навес, который требуется расположить в горизонтальном положении;
  • Электродрелью, используя сверло 3-х миллиметровое сверло, делаем отверстие в основании осветителя там, где отверстие есть на навесе;
  • Закручиваем в отверстие укороченный саморез, чтобы не достал до отражателя дальнего света. Данная прорезь закрепляет винт регулировки надежно, сломать снова получится.
Читайте так же:  Ремонт санузла своими руками панельном доме

Многие владельцы ВАЗ 2110 обнаруживают, что при движении автомобиля наблюдается дрожание света. Такая поломка чаще проявляется в фарах фирмы Киржач, а в детали компании Bosch такая поломка возникает редко.
Причина одна: дребезжание отражателя.
Для устранения дрожания света проверяем:

  • Находится ли отражатель на месте в защелке;
  • Наличие тяги регулировочного болта;
  • Упор в посадочное углубление штока гидрокорректора;
  • Проверяем провисание нити (меняем местами лампочки дальнего света и ближнего);
  • Целостность трубки в гидрокорректоре (она может перетереться).

Наиболее удачные способы устранения дрожания:

  • Заменяем гидрокорректор на электрокорректор;
  • Наращиваем длину штока гидрокорректора, чтобы натянуть пружинку.

Этот метод позволяет избавится от дрожания света, посредством одевания колпачка на шток гидрокорректора.

Вместо колпачка применяют:

  • Пластиковый дюбель, длинной восемь миллиметров;
  • Колпачок, снятый с тормозного штуцера;
  • Иной пластиковый колпачок.
  • Вынимаем из осветителя сам гидрокорректор;
  • Плотно одеваем на шток корректора колпачок. Главное, чтобы колпачок не соскочил вовнутрь;
  • Устанавливаем корректор в посадочное гнездо

Иногда фара требует замены целиком.
Работа производится без особых проблем:

  • Отсоединяем минусовую клемму от аккумулятора;
  • Вынимаем облицовку радиатора;
  • Снимаем колодку вместе с проводами;
  • Надавливаем на защелку цилиндрика гидрокорректора, проворачиваем его в направлении хода часовой стрелки на 90 градусов до упора;
  • Достаем его из углубления, без отсоединения от шлангов;

Вынимаем колодку с проводами, достаем гидрокорректор

  • Отвинчиваем болты, крепящие фару (на фото показаны белыми стрелками), и выдвигаем назад саму фару;

Отвинчиваем болты, крепящие фару

  • Смещаем накладку примерно на четыре сантиметра к центру машины, чтобы ее крючок вышел из крепления с крылом;

Ослабляем винты, крепящие буфер

  • Надавливаем на половину накладки, чтобы вышел из крепления фланец, и достаем накладку;
  • Откручиваем гайку крепления осветителя снизу;
  • Отключаем колодку от лампы указателя поворота, вытягиваем осветитель на себя и вынимаем его;
  • Отворачиваем винты крепления для разборки осветителя;
  • Отделяем фару от указателя поворота;

Отделяем фару от указателя поворота

  • На корпусе этого указателя отцепляем два крючка от корпуса детали оптики;
  • Собираем в порядке обратном данному и устанавливаем фару в сборе.

Поздравляю! Замена фары своими руками завершена, если что-либо осталось для вас непонятным, рекомендую посмотреть видео по запросу ВАЗ 2110 фары ремонт.

Автолюбители часто производят тюнинг фар авто, улучшая внешний вид. Качественно выполненный тюнинг придает машине модный вид и красоту.
Если грамотно подобрать аксессуар, внешность десятки меняется основательно.Самый популярный среди автолюбителей — тюнинг передних фар в виде тонирования.
Его проводят разнообразными способами, практически не влияющими на яркость и качество освещение дороги.
Виды тонировки передних фар:

  • Окраска маски передних фар;
  • Окраска стекол;
  • Тонирование стекла пленкой.

Процесс такой тонировки лучше всего покажет видео.
Для тех, кто не хочет самостоятельно покрасить или тонировать фары, есть фары ProSport. Продаются они уже черными либо хромовыми.
Надо лишь установить их вместо штатных фар. Только они не могут похвастаться высоким качеством или ярким светом.

Добро пожаловать!
Гидрокорректор фар — очень нужна вещь в каждом автомобиле, но не каждом автомобиле он стоит, но всё же если брать автомобили десятого семейства то он там присутствует и очень выручает в таких ситуациях как сильная нагруженность задней части автомобиля, вить когда задняя часть у машины нагружена то соответственно она и опускается ниже, а фары то не меняют своего положения, то есть если они у вас светят в середину, то при сильной нагруженности задней части они у вас будут светить вверх, из-за чего вы создаёте неудобство встречным водителям когда будете проезжать мимо них, а если в вашем автомобиле будет установлен гидро-корректор фар, то вы уже посредством поворачивая рычажка спокойно можете направить фары либо же высоко вверх, либо же просто вниз и тем самым уже вам не придётся слепить встречных водителей когда задняя часть вашего автомобиля будет перегружена, но всё же данный корректор фар время от времени приходит в негодность и после чего уже регулировка фар не может осуществляться и требуется его замена, а о том как заменить данный корректор фар вы сегодня и узнаете из этой статьи по его замене.

Примечание!
Для того чтобы заменить гидро-корректор фар, вам нужно будет запастись: Удлинителем с накидной головкой, а ещё возможно вам понадобиться отвёртка!

Краткое содержание:

Где находится гидрокорректор фар?
Прежде чем начать объяснять, взгляните на самый первый рисунок который находиться вверху статьи, на данном рисунке изображён этот самый гидро-корректор фар, как вы видите он имеет длинную форму и поэтому он располагается одним концом в салоне автомобиля (Цифра 1), а другим своим концом он подсоединяется к обоим передним фарам (Цифра 2, показано на примере только одной фары).

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fvaz-russia.com%2Fwp-content%2Fuploads%2F2015%2F05%2FMestonahozhdenie-gidrokorrektora-far

Когда нужно менять гидрокорректор фар?
Его нужно менять в том случае, если из какой либо трубки, либо же из какого ни будь другого места гидро-корректора, начнёт вытекать жидкость, она может идти очень маленькой струёй, а может просто по чуть-чуть капать, поэтому просто осмотрите сами трубки этого самого корректора и если обнаружите на них следы подтёка, то весь гидро-корректор вам нужно будет заменить на новый.

Читайте так же:  Ремонт акпп ниссан тиида своими руками

Примечание!
Кстати, этот самый корректор идёт как одно целое и если хоть какая либо одна из трубок выйдет из строя, то есть деформируется, порвётся и т.д. То вам нужно будет менять уже весь корректор, потому что он идёт как уже было сказано ранее как одно целое и в случае выхода из строя какого либо элемента, данный корректор заменяется целиком и ремонту пригодности он не подлежит, только под замену!

Ещё гидро-корректор фар подлежит замене, если ход штока у исполнительных цилиндров перестал укладываться в норму, а именно от 6,5 и до 7,5 мм, о том как проверить ход штока этих цилиндров, мы вам объясним чуть позже.

Примечание!
Если окажется что ход штока не будет укладываться в норму, то данный корректор фар вам нужно будет заменить на новый!

А так же его ещё нужно менять, если он перестал регулировать фары, то есть вы его крутите а фары как стояли в одном положении так и стоят, обычно после поломки гидро-корректора фары ещё бывает либо задираются высоко вверх, либо же наоборот опускаются в самый низ и не подлежат дальнейшей регулировки, это и говорит то что корректор пришёл в негодность.

Примечание!
Так же корректор может выйти к примеру только на правой фаре, то есть левая будет регулироваться а правая нет, и наоборот он может выйти только на левой фаре а правая при этом будет пучок света регулировать, но всё же в этом случае вам придётся заменить полностью гидро-корректор на новый, потому что как уже было сказано чуть ранее отдельно он не меняется а меняется он только весь целиком!

Снятие:
1) В самом начале операции, откройте капот и переберитесь к обратной стороне обоих фар автомобиля, так вот на обоих сторонах к фарам будут подсоединены так называемые исполнительные цилиндры корректора фар (Один из таких цилиндров указан ниже на фото стрелкой), так вот вам нужно будет их отсоединить (По одному цилиндру на каждую фару), для этого возьмите за них рукой и просто аккуратно поверните против часовой стрелки и после того как услышите щелчок а сам исполнительный цилиндр провернётся, то после этого извлеките его из отверстия и переходите к отсоединению другого данного цилиндра.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fvaz-russia.com%2Fwp-content%2Fuploads%2F2015%2F05%2FIspolnitelnyiy-tsilindr-korrektora-far

Примечание!
Чуть ранее мы уже упоминали на счёт этих самых исполнительных цилиндров, так вот на них вы увидите штоки, к примеру возьмём один из исполнительных цилиндров (См. фото ниже) и укажем на этом цилиндре его шток красной стрелкой, так вот данный шток должен иметь ход от 6,5 и до 7,5 мм, для того чтобы этот ход узнать просто покрутите ручку гидро корректора фар (Показано на примере маленького фото) и замерьте этот самый ход штока!

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fvaz-russia.com%2Fwp-content%2Fuploads%2F2015%2F05%2FSHtok-ispolnitelnogo-tsilindra-korrektora-far

2) Далее переберитесь в салон автомобиля и снимите ручку с самого корректора фар, вернее ту ручку которая его регулирует, она находиться с левой стороны под рулёвым колесом автомобиля и снимается очень просто, для её снятия просто возьмитесь за неё рукой и аккуратно потяните на себя и когда она сойдёт из зацепления, то просто снимется.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fvaz-russia.com%2Fwp-content%2Fuploads%2F2015%2F05%2FRuchka-gidrokorrektora-far

3) После того как ручка будет снята, присмотритесь в это отвёрстие и вы увидите что там будет гайка и будет ещё торчать сам шток, так вот эта гайка крепит главный цилиндр корректора фар к панели приборов, поэтому если вы хотите снять корректор тогда с помощью удлинителя с накидной головкой, или же при помощи чего ни будь ещё, отверните полностью эту гайку (На фото на неё человек показывает пальцем).

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fvaz-russia.com%2Fwp-content%2Fuploads%2F2015%2F05%2FGayka-krepleniya-glavnogo-tsilindra-gidrokorrektora-far

4) Когда гайки будет вывернута, нажмите на кнопку которая находиться под самим гидро-корректором (На фото указана красной стрелкой), так вот после нажатия на эту кнопку нижняя панель с предохранителями которая указана синей стрелкой упадёт вниз и тем самым вы обеспечите себе полный доступ к главному цилиндру корректора фар.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fvaz-russia.com%2Fwp-content%2Fuploads%2F2015%2F05%2FKonpka-otkryivaniya-nizhnego-yashhika-s-predohranitelyami

5) Теперь просуньте руку через отверстие которое появилось в следствии нажатия на кнопку которая на фото выше указана красной стрелкой и через это отверстие разыщите главный цилиндр корректора фар, а после того как разыщите аккуратно извлеките сперва его шток который идёт с ним как одно целое из отверстия в панели, а потом и выньте сам главный цилиндр как показано на маленьком фото чуть ниже.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fvaz-russia.com%2Fwp-content%2Fuploads%2F2015%2F05%2FGlavnyiy-tsilindr-gidrokorrektora-far

6) После того как вы извлечёте главный цилиндр и он у вас будет в руках и при этом оба исполнительных цилиндра которые идут на каждую фару тоже будет сняты, тогда потяните за главный цилиндр на себя и тем самым попытайтесь вынуть его, если он где ни будь у вас зацепиться к примеру в подкапотном пространстве тогда выпутайте его от туда и в итоге тяните за главный цилиндр дальше и вы вынете данный корректор.

Читайте так же:  Ремонт дверцы печи своими руками

Примечание!
Возможно когда будете снимать данный корректор фар а так же устанавливать его, чтобы проложить трубки от этого корректора таким образом чтобы из было не видно, то может быть такое что вам будет мешать какой либо бачок и тем самым вам придётся его снять, а чтобы снять их просто посмотрите болты на которых они крепятся, а так же пометьте маркером все клеммы которые к бачкам подсоединяются чтобы их просто не перепутать при дальнейшей установки бачка, да ещё кой что, к бачкам скорее всего будут крепиться резиновые шланги их отсоединять не нужно, но всё же можно только в том случае если бачок у вас полностью пуст, так как после отсоединения какого либо шланга через это отверстие сразу же начнёт вытекать вся жидкость которая находиться в этом бачке! (Перед работай с электроникой, к примеру с проводами, обязательно скиньте клемму — с аккумуляторной батареи, чтобы не произошло не какого замыкания если влага попадёт внутрь какого либо провода, а о том как скинуть клемму, см. в статье под названием: «Замена аккумулятора на ВАЗ»)

Установка:
Установка нового гидро-корректора фар происходит в обратном порядке снятию.

Примечание!
При установки обязательно помните одно главное правило, а именно гидро-корректор фар устанавливается через салон автомобиля а не через подкапотное пространство, там в салоне если отогнуть весь стандартный шумоизоляционный материал то вы можете увидеть отверстие (Указано красной стрелкой), через которое нужно будет засунь оба исполнительных цилиндра (Один цилиндр указан синей стрелкой), а засовывать их нужно будет по одному и после того как они туда пролезут просто подойти к подкапотному пространству автомобиля и уже там их принять и подсоединить к каждой фаре!

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fvaz-russia.com%2Fwp-content%2Fuploads%2F2015%2F05%2FIspolnitelnyiy-tsilindr-i-shumoizolyatsionnyiy-material

Дополнительный видео-ролик:
Более подробная замена гидра-корректора фар показана на видео-ролике, который размещён чуть ниже:

Ценность и необходимость такого устройства, как корректор фар, давно ни у кого не вызывает сомнений. Хотя на отечественных машинах проблема ослепления встречных водителей не такая острая, как у обладателей ксеноновых фар, но тем, кого слепят, от этого не легче. Шутить с безопасностью не надо, поэтому корректор фар ВАЗ 2110 в данном вопросе может внести свой вклад в ее обеспечение.

Как известно, проверка и регулировка осветительных приборов легкового авто проводится на незагруженной машине. Именно такой подход к регулировке освещения приводит впоследствии к дополнительным проблемам. При изменении загрузки автомобиля вследствие размещения на заднем сиденье пассажиров или груза, меняется световой поток, фары начинают светить выше, ослепляя при этом встречных водителей.
Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fznanieavto.ru%2Fwp-content%2Fuploads%2F2014%2F03%2Fshtantyj-korrektor-vaz


Избежать такой ситуации помогает устройство, корректирующее распространение света в зависимости от загрузки авто. Для многих машин, в том числе ВАЗ моделей 2114, 2112, 2115, 2110, 2109 подобное устройство является штатным оснащением машины. Существуют разнообразные по назначению аналогичные системы, выполняющих подобные функции и различающихся как принципом действия, так и возможностями по регулировке угла наклона осветительных приборов, но сейчас коснемся вполне конкретного устройства.

В конструкции вазовских машин, для регулировки угла наклона осветительных приборов, используется гидрокорректор. Его работа основана на передаче усилия от ручки управления к фарам с помощью жидкости. Конструктивно подобный корректор включается в свой состав:

  • переключатель, позволяющий оперативно изменять для оптической оси угол ее наклона;
  • главный цилиндр, располагающийся на панели;
  • рабочий цилиндр, связанный с корпусом фар;
  • соединительных трубок, заполненных специальной незамерзающей жидкостью.

Изображение - Корректор фар ваз 2110 ремонт своими руками proxy?url=http%3A%2F%2Fznanieavto.ru%2Fwp-content%2Fuploads%2F2014%2F03%2Fglavnyj-cilindr-gidrokorrektora-far


Принцип работы подобного устройства достаточно прост. При повороте ручки переключателя это изменение воспринимает главный цилиндр, и на его выходе формируется усилие, поступающие через заполненные трубки на рабочие цилиндры. Они парные и установлены на каждую фару. Под действием поступившего усилия шток рабочих цилиндров начинает перемещаться, изменяя направление светового потока.

Корректор описанного типа, используемый на автомобилях ВАЗ моделей 2114, 2112, 2115, 2110, 2109 является неразборным и в случае повреждения заменяется полностью, вместе с цилиндрами и трубками. Наиболее частыми причинами отказов подобной системы, являются перетирание трубок и потеря заполняющей их жидкости.

Гидрокорректор, применяемый на автомобилях ВАЗ моделей 2114, 2112, 2115, 2110, 2109, достаточно прост по конструкции и использует гидравлический привод для управления положением осветительных приборов. Из-за потери жидкости, заполняющей соединительные трубки, возможно прекращение работы подобного устройства.

Изображение - Корректор фар ваз 2110 ремонт своими руками 12342352113
Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Обо мнеОбратная связь
Оцените статью:
Оценка 4.8 проголосовавших: 6

ОСТАВЬТЕ ОТВЕТ

Please enter your comment!
Please enter your name here
